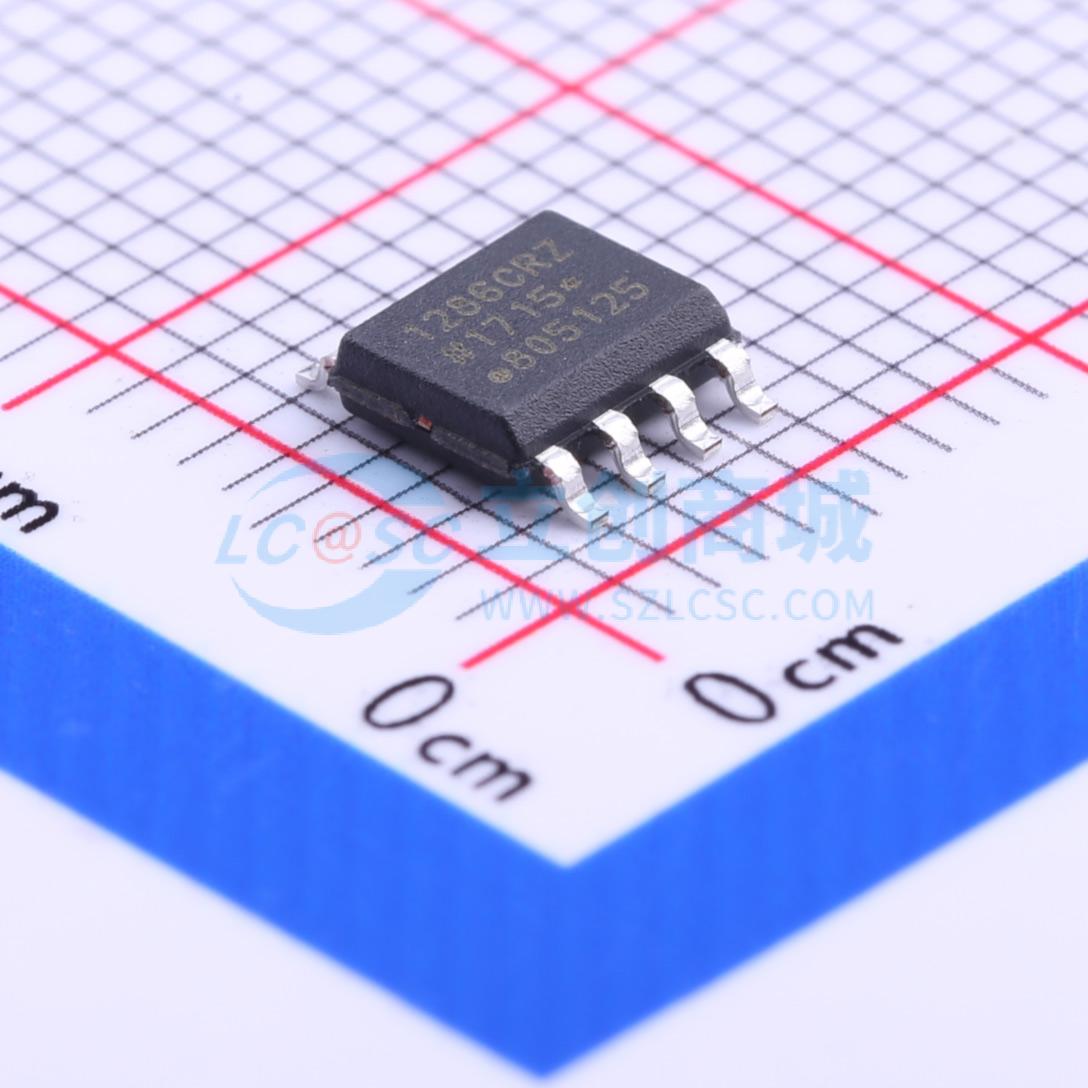

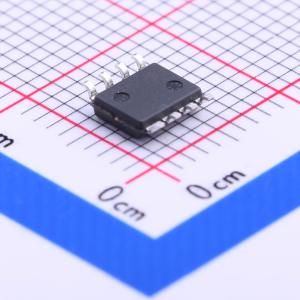

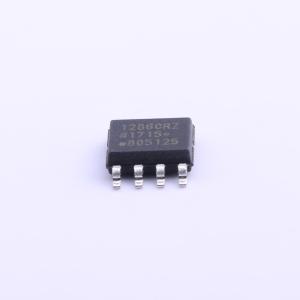

温馨提醒：图片仅供参考，商品以实物为准

ADUM1286CRZ

3 kV RMS双通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3kVrms、默认输出低电平、双通道数字隔离器（1/1通道方向性）
品牌名称: ADI(亚德诺)
商品型号: ADUM1286CRZ
商品编号: C208213
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.15克(g)

商品参数

商品概述

ADuM1280/ADuM1281/ADuM1285/ADuM1286(本数据手册中亦称为ADuM128x)均为双通道数字隔离器，采用ADI的iCoupler技术。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。

这些器件的传播延迟为 20 ns，C级脉冲宽度失真小于2 ns。C级还具有5 ns的严格通道间匹配。ADuM128x的双通道属于独立式隔离通道，提供两种配置选择、三种不同数据速率，最高可达100 Mbps。工业级型号可采用2.7 V至5.5 V电源电压工作，而汽车级型号可采用3.0 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。与其它光耦合器不同，ADuM128x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时的直流正确性。首次上电或尚未在输入端施加电源时，ADuM1280和ADuM1281默认输出高电平，ADuM1285和ADuM1286则默认输出低电平。

商品特性

数据速率最高可达100 Mbps (NRZ)
低传播延迟：20 ns (典型值)
低动态功耗
双向通信
3 V至5 V电平转换
工作温度最高可达：125°C
高共模瞬变抗扰度：>25 kV/μs
默认输出高电平：ADuM1280/ADuM1281
默认输出低电平：ADuM1285/ADuM1286
8引脚窄体SOIC封装，符合RoHS标准
安全和法规认证UL认证：依据UL 1577，1分钟3,000 V rms
CSA元件验收通知#5A
符合VDE认证DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12，VIORM = 560 V峰值
通过汽车应用认证

应用领域

通用多通道隔离
数据转换器隔离
工业现场总线隔离
混合动力汽车、电池监控器和电机驱动

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(98个/管，最小起订量 1 个)

个

起订量：1 个98个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	100Mbps

	属性	参数值
	默认输出	低电平
	隔离电压(Vrms)	3000
	CMTI(kV/us)	35kV/us
	工作温度	-40℃~+125℃
