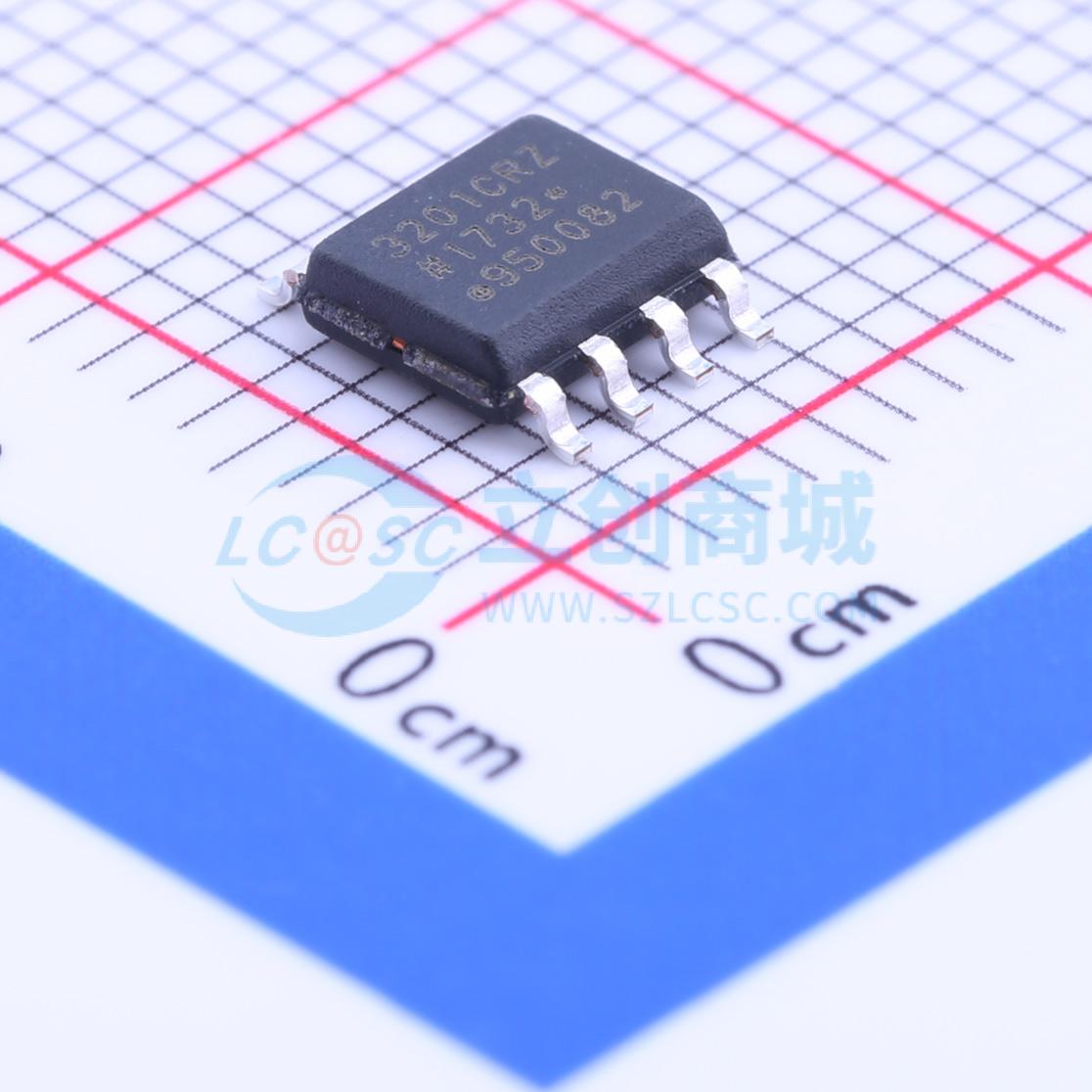

ADUM3201CRZ-RL7
双通道数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双通道数字隔离器，具有增强的系统级ESD可靠性
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADUM3201CRZ-RL7
- 商品编号
- C208518
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 25Mbps | |
| 默认输出 | - | |
| 隔离电压(Vrms) | 2500 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 35kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 3V~5.5V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 传播延迟(tpd) | 50ns |
商品概述
ADuM3200/ADuM3201是采用iCoupler技术的双通道数字隔离器。这些隔离器件将高速CMOS与单芯片变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。 iCoupler器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。简单的iCoupler数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。这些iCoupler产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下，iCoupler器件的功耗只有光耦合器的1/10至1/6。 ADuM3200/ADuM3201隔离器提供两个独立的隔离通道，支持多种通道配置和数据速率。它们的任一侧均可采用3.3 V至5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。ADuM3200W和ADuM3201W为汽车应用级产品，工作温度可达125°C。 与ADuM120x隔离器相比，ADuM3200/ADuM3201隔离器包含多项电路和布局改进，系统级IEC 61000 - 4 - x测试(ESD、突波和浪涌)显示其性能大大增强。对于ADuM120x或ADuM3200/ADuM3201产品，这些测试的精度主要取决于用户电路板或模块的设计与布局。
商品特性
- 增强的系统级ESD保护性能，符合IEC 61000 - 4 - x标准
- 工作温度最高可达：125°C
- 8引脚窄体SOIC封装，符合RoHS标准
应用领域
- 尺寸至关重要的多通道隔离
- SPI接口/数据转换器隔离
- RS - 232/RS - 422/RS - 485收发器隔离
- 数字现场总线隔离
- 混合动力汽车电池监控
