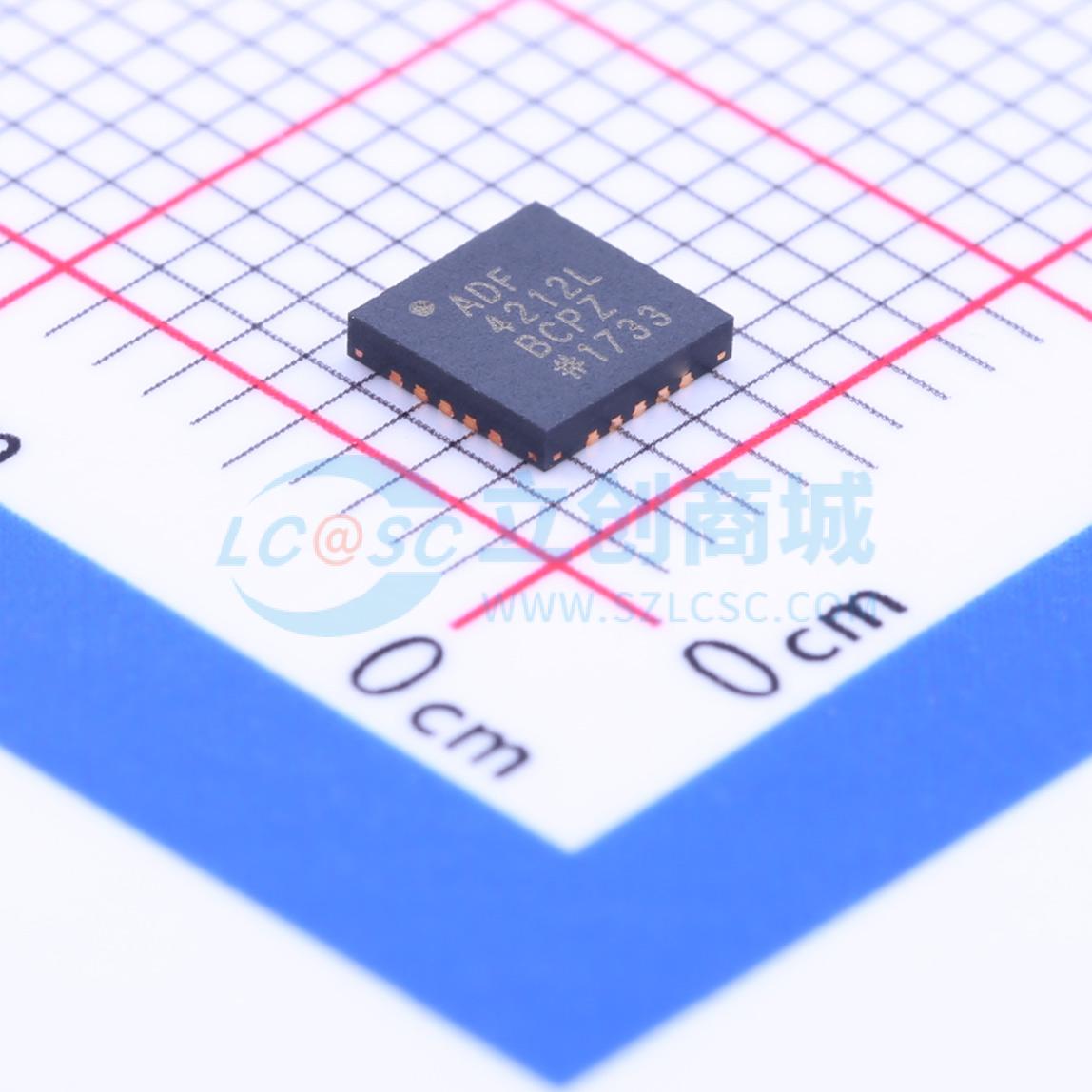

温馨提醒：图片仅供参考，商品以实物为准
ADF4212LBCPZ
双通道、低功耗PLL频率合成器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADF4212LBCPZ
- 商品编号
- C208519
- 商品封装
- LFCSP-20(4x4)
- 包装方式
- 托盘
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 最大输出频率 | 2.4GHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~3.3V | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADF4212L是一款双频合成器，可用于在无线接收器和发射器的上变频和下变频部分实现本地振荡器（LO）。它可以为射频（RF）和中频（IF）部分提供本地振荡器信号。该合成器由低噪声数字相位 - 频率检测器（PFD）、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器（P/P + 1）组成。6位的A计数器和12位的B计数器与双模预分频器（P/P + 1）配合，实现N分频器（N = BP + A）。此外，15位参考计数器（R计数器）允许在PFD输入处选择不同的REFIN频率。如果该合成器与外部环路滤波器和压控振荡器（VCO）配合使用，可实现一个完整的锁相环（PLL）。 所有片上寄存器通过一个与1.8 V兼容的简单三线接口进行控制。该器件的电源电压范围为2.7 V至3.3 V，在不使用时可进入掉电模式。
商品特性
- 总IDD电流：7.5 mA
- 射频/中频带宽：2.4 GHz/1.0 GHz
- 电源电压范围：2.7 V至3.3 V
- 独立的ΔVₚ允许扩展调谐电压
- 可编程双模预分频器（射频和中频）：8/9、16/17、32/33、64/65
- 可编程电荷泵电流
- 三线串行接口
- 模拟和数字锁定检测
- 快速锁定模式
- 掉电模式
- 20引脚TSSOP和20引脚LFCSP封装
应用领域
- 无线手持设备（GSM、PCS、DCS、DSC1800、CDMA、WCDMA）
- 无线电台基站（GSM、PCS、DCS、CDMA、WCDMA）
- 无线局域网
- 有线电视调谐器（CATV）
- 通信测试设备
