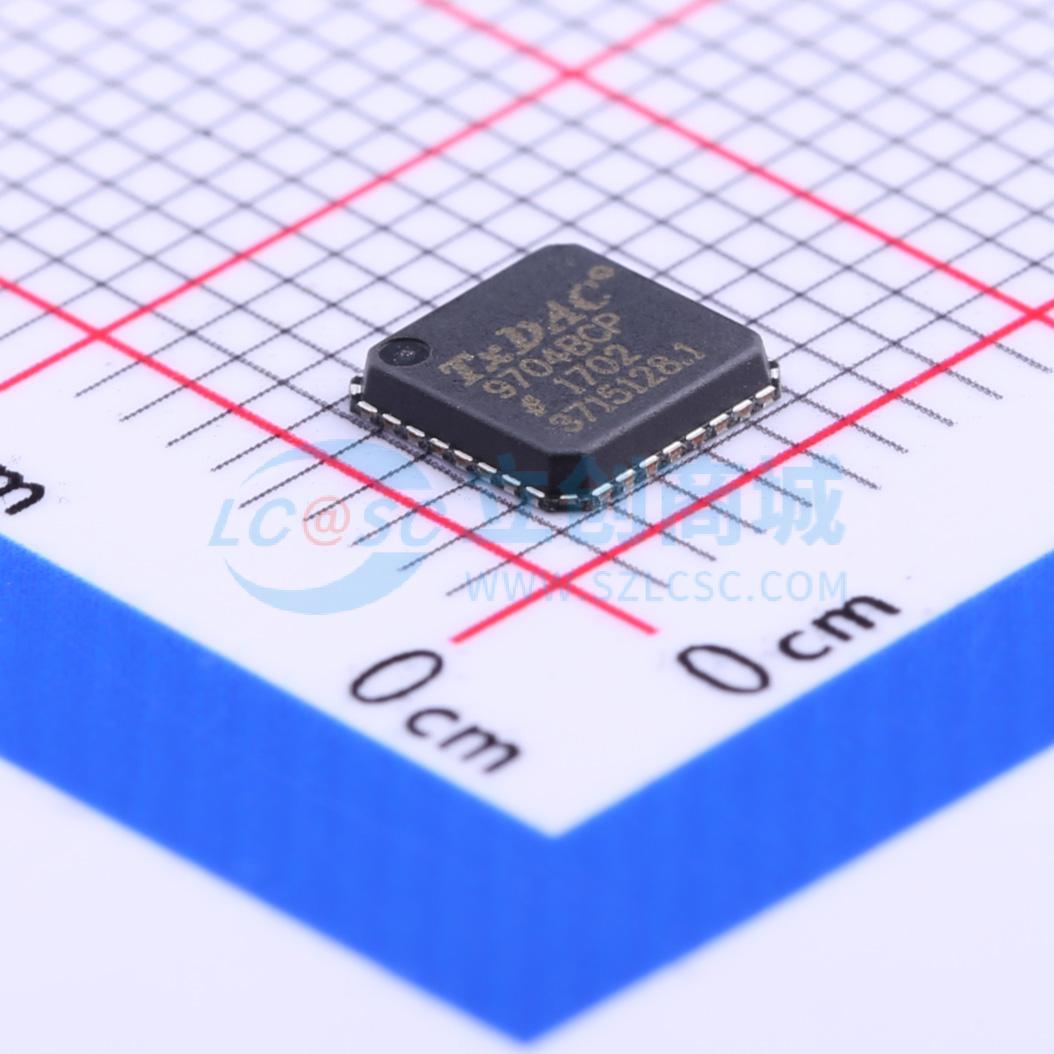

AD9704BCPZ

AD9704/AD9705/AD9706/AD9707是TxDAC系列高性能CMOS数模转换器（DAC）的第四代产品。这一系列引脚兼容的8/10/12/14位分辨率转换器针对低功耗运行进行了优化，同时保持了出色的动态性能。AD9704/AD9705/AD9706/AD9707系列与TxDAC转换器AD9748/AD9740/AD9742/AD9744系列引脚兼容，专门针对通信系统的发射信号路径进行了优化。所有器件采用相同的接口、LFCSP封装和引脚排列，可根据性能、分辨率和成本进行向上或向下的器件选型。AD9704/AD9705/AD9706/AD9707具有出色的交流和直流性能，支持高达175 MSPS的更新速率。 AD9704/AD9705/AD9706/AD9707灵活的电源工作范围为1.7 V至3.6 V，且功耗较低，非常适合便携式和低功耗应用。 通过降低满量程电流输出，AD9704/AD9705/AD9706/AD9707的功耗可降至15 mW，性能略有下降。此外，掉电模式可将待机功耗降至约2.2 mW。 AD9704/AD9705/AD9706/AD9707具有可选的串行外设接口（SPI），可提供更高级别的可编程性，以增强DAC的性能。可调输出共模特性允许轻松与需要0 V至1.2 V共模电压的其他组件接口。 集成了边沿触发输入锁存器和1.0 V温度补偿带隙基准，提供了完整的单片DAC解决方案。数字输入支持1.8 V和3.3 V CMOS逻辑系列。

• 175 MSPS更新速率
• 引脚兼容的TxDAC产品系列中的低功耗成员
• 低功耗：80 MSPS、1.8 V时为12 mW；175 MSPS、3.3 V时为50 mW
• 宽电源电压范围：1.7 V至3.6 V
• 至奈奎斯特频率的无杂散动态范围（SFDR）：AD9707在5 MHz输出时为84 dBc；AD9707在10 MHz输出时为83 dBc；AD9707在20 MHz输出时为75 dBc
• 可调满量程电流输出：1 mA至5 mA
• 片上1.0 V基准
• CMOS兼容数字接口
• 共模输出：可调范围为0 V至1.2 V
• 掉电模式：3.3 V时功耗小于2 mW（SPI可控）
• 自校准
• 紧凑的32引脚LFCSP封装，符合RoHS标准
