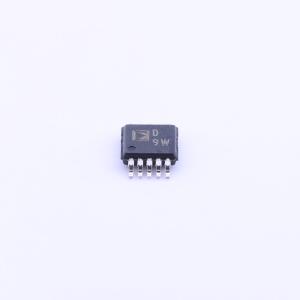

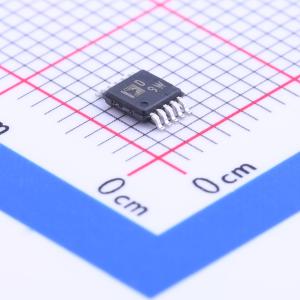

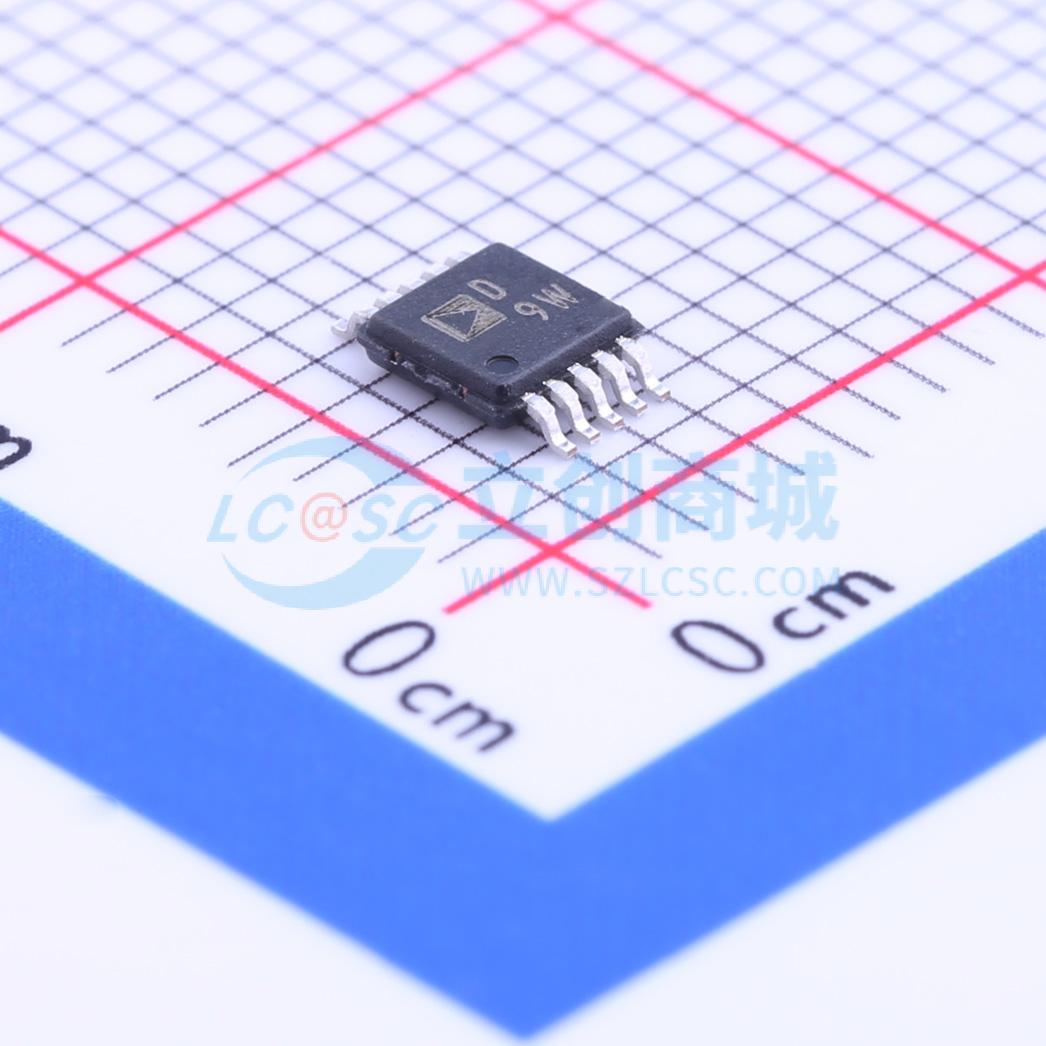

温馨提醒：图片仅供参考，商品以实物为准
AD5304ARMZ
2.5 V至5.5 V、500 uA、4通道、电压输出8位DAC，采用10引脚封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 2.5 V至5.5 V、500 μA、4通道、电压输出8位DAC，采用10引脚封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5304ARMZ
- 商品编号
- C208647
- 商品封装
- MSOP-10
- 包装方式
- 管装
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 8位 | |
| 通道数 | 4 | |
| 接口类型 | SPI | |
| 工作电压 | 2.5V~5.5V | |
| 稳定时间 | 6us | |
| 输出类型 | 电压-缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB；0.25LSB | |
| 工作温度 | -40℃~+105℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 30MHz | |
| 静态电流 | 600uA |
商品概述
AD5304/AD5314/AD5324是四路8位、10位和12位缓冲电压输出DAC，采用10引脚MSOP和10引脚LFCSP封装，可在2.5 V至5.5 V单电源下工作，3 V时功耗为500 μA。其片上输出放大器可实现轨到轨输出摆幅，压摆率为0.7 V/μs。采用三线串行接口，时钟速率最高可达30 MHz，兼容标准SPI、QSPI、MICROWIRE和DSP接口标准。 四个DAC的参考电压源自一个参考引脚。使用软件LDAC功能可同时更新所有DAC的输出。这些器件集成了上电复位电路，确保DAC输出上电至0 V，并保持该状态，直到向器件进行有效写入操作。器件具备掉电功能，可将器件的电流消耗降至200 nA（5 V时）和80 nA（3 V时）。 这些器件在正常工作时的低功耗特性使其非常适合便携式电池供电设备。5 V时功耗为3 mW，3 V时为1.5 mW，掉电模式下可降至1 μW。
商品特性
- AD5304：10引脚MSOP和10引脚LFCSP封装的4路缓冲8位DAC，A、W版本：±1 LSB INL，B版本：±0.625 LSB INL
- AD5314：10引脚MSOP和10引脚LFCSP封装的4路缓冲10位DAC，A、W版本：±4 LSB INL，B版本：±2.5 LSB INL
- AD5324：10引脚MSOP和10引脚LFCSP封装的4路缓冲12位DAC，A、W版本：±6 LSB INL，B版本：±10 LSB INL
- 低功耗运行：3 V时为500 μA，5 V时为600 μA
- 2.5 V至5.5 V电源供电
- 所有编码下设计保证单调性
- 掉电电流：3 V时为80 nA，5 V时为200 nA
- 双缓冲输入逻辑
- 输出范围：0 V至V_REF
- 上电复位至0 V
- 输出同时更新（LDAC功能）
- 低功耗、兼容SPI、QSPI、MICROWIRE和DSP的三线串行接口
- 片上轨到轨输出缓冲放大器
- 温度范围：-40℃至+105℃
- 符合汽车应用要求
应用领域
- 便携式电池供电仪器
- 数字增益和失调调整
- 可编程电压和电流源
- 可编程衰减器
- 工业过程控制
