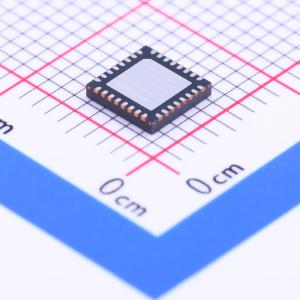

CC1310F32RHBR

CC1310 属于CC26xx 和CC13xx 系列器件中的经济高效型超低功耗2.4GHz 和低于1GHz的RF 器件。它具有极低的有源RF 和微控制器(MCU) 电流消耗，除了灵活的低功耗模式外，可确保卓越的电池使用寿命，适用于由小型纽扣电池供电的远距离操作以及能源采集型应用。 CC1310 是经济高效型、超低功耗无线MCU 中低于1GHz 系列的首款器件。CC1310 器件在支持多个物理层和RF 标准的平台中将灵活的超低功耗RF 收发器和强大的48MHz Cortex-M3 微控制器相结合。专用无线控制器(Cortex-M0) 处理ROM 或RAM 中存储的低层RF 协议命令，从而确保超低功耗和灵活度。CC1310 器件不会以牺牲RF 性能为代价来实现低功耗；CC1310 器件具有出色的灵敏度和稳定性（可选择性和阻断）性能。 CC1310 器件是一款高度集成、真正的单片解决方案，其整合了一套完整的RF 系统及一个片上DC-DC 转换器。 传感器可由专用的超低功耗自主MCU 以超低功耗方式进行处理，该MCU 可配置为处理模拟和数字传感器，因此主MCU (Cortex-M3) 能够最大限度地延长休眠时间。 CC1310 电源和时钟管理以及无线系统需要采用特定配置并由软件处理才能正确运行，这一切均已在TI-RTOS 中实现。TI 建议将此软件框架应用于针对器件的全部应用程序开发过程。完整的TI-RTOS 和器件驱动程序以源代码形式免费提供。

• 微控制器：强大的ARM Cortex-M3 处理器
• EEMBC CoreMark评分：142
• EEMBC ULPBench评分：158
• 时钟速率最高可达48MHz
• 32KB、64KB 和128KB 系统内可编程闪存
• 8KB 缓存静态随机存取存储器(SRAM)（或用作通用RAM）
• 20KB 超低泄漏SRAM
• 2 引脚cJTAG 和JTAG 调试
• 支持无线(OTA) 升级
• 超低功耗传感器控制器：可独立于系统其余部分自主运行
• 16 位架构
• 2KB 超低泄漏代码和数据SRAM
• 有效的代码尺寸架构，在ROM 中放置TI-RTOS、驱动程序、引导加载程序的部件
• 与RoHS 兼容的封装：7mm × 7mm RGZ VQFN48 封装（30 个通用输入/输出(GPIO)）
• 5mm × 5mm RHB VQFN32 封装（15 个GPIO）
• 4mm × 4mm RSM VQFN32 封装（10 个GPIO）
• 外设：所有数字外设引脚均可连接任意GPIO
• 四个通用定时器模块（8×16 位或4×32 位，均采用脉宽调制(PWM)）
• 12 位模数转换器(ADC)、200MSPS、8 通道模拟多路复用器
• 持续时间比较器
• 超低功耗时钟比较器
• 可编程电流源
• UART
• 2 个同步串行接口(SSI)（SPI、MICROWIRE 和TI）
• I2C、I2S
• 实时时钟(RTC)
• AES-128 安全模块
• 真随机数发生器(TRNG)
• 支持八个电容感测按钮
• 集成温度传感器
• 外部系统：片上内部DC-DC 转换器
• 无缝集成SimpleLink CC1190 范围扩展器
• 低功耗：宽电源电压范围：1.8 至3.8V
• RX：5.4mA
• TX（+10dBm 时）：13.4mA
• Coremark 运行时的48MHz 有源模式微控制器(MCU)：2.5mA (51µA/MHz)
• 有源模式MCU：48.5 CoreMark/mA
• 有源模式传感器控制器（24 MHz）：0.4mA + 8.2μA/MHz
• 传感器控制器，每秒唤醒一次来执行一次12 位ADC 采样：0.95μA
• 待机电流：0.7μA（实时时钟(RTC) 运行，RAM和CPU 保持）
• 关断电流：185nA（发生外部事件时唤醒）
• 射频(RF) 部分：出色的接收器灵敏度：远距离模式下为-124dBm；50kbps 时为-110dBm（低于1GHz）
• 出色的可选择性(±100kHz)：56dB
• 出色的阻断性能(±10MHz)：90dB
• 可编程输出功率：最高可达+9dBm
• 单端或差分RF 接口
• 适用于符合全球射频规范的系统
• ETSI EN 300 220 和EN 303 204（欧洲）
• FCC CFR47 第15 部分（美国）
• ARIB STD-T108（日本）
• 无线M 总线以及所选IEEE 802.15.4g PHY
• 工具和开发环境：功能全面的低成本开发套件
• 针对不同RF 配置的多种参考设计
• 数据包监听器PC 软件
• Sensor Controller Studio
• SmartRF Studio
• SmartRF Flash Programmer2
• IAR Embedded Workbench（用于ARM）
• Code Composer Studio
