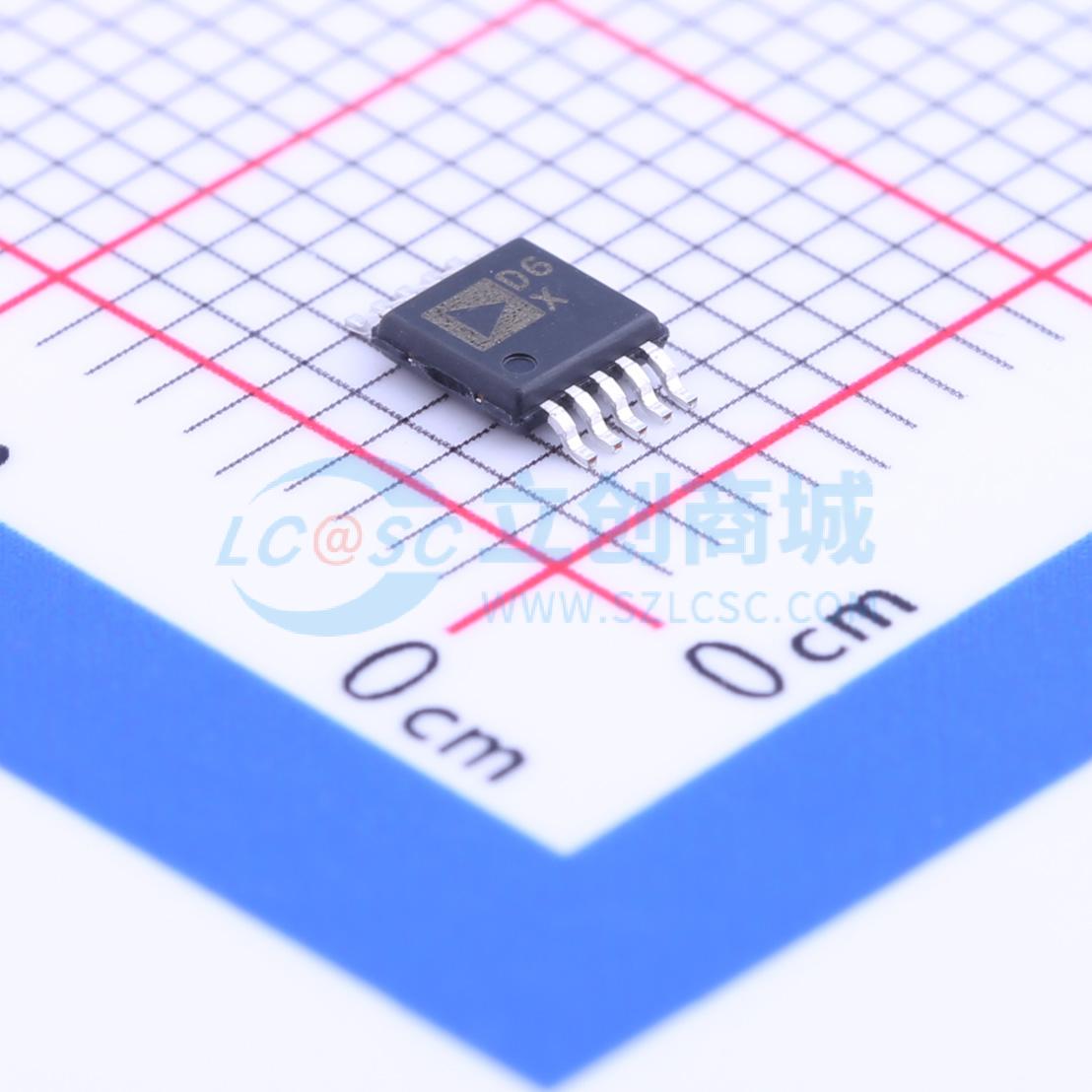

温馨提醒：图片仅供参考，商品以实物为准

AD5444YRMZ

12/14位高带宽串行接口乘法DAC

品牌名称: ADI(亚德诺)
商品型号: AD5444YRMZ
商品编号: C208311
商品封装: MSOP-10
包装方式: 管装
商品毛重: 0.14克(g)

商品参数

商品概述

AD5444/AD5446是CMOS 12位和14位电流输出数模转换器（DAC）。这些器件采用2.5 V至5.5 V单电源供电，适用于电池供电及其他应用。由于采用了CMOS亚微米制造工艺，这些器件具备出色的4象限乘法特性，带宽高达12 MHz。这些DAC采用双缓冲三线串行接口，与SPI、QSPI、MICROWIRE和大多数DSP接口标准兼容。上电时，内部移位寄存器和锁存器被填充为0，DAC输出为零刻度。施加的外部参考输入电压（V_REF）决定了满量程输出电流。尽管采用2.5 V至5.5 V单电源供电，但这些器件的参考输入可处理±10 V的输入信号。集成反馈电阻（R_FB）与外部电流 - 电压精密放大器配合使用时，可实现温度跟踪和满量程电压输出。AD5444/AD5446 DAC采用小型10引脚MSOP封装，引脚与AD5425/AD5426/AD5432/AD5443系列DAC兼容。

商品特性

12 MHz乘法带宽
12位时积分非线性（INL）为±0.5 LSB
引脚兼容的12/14位电流输出DAC
2.5 V至5.5 V电源供电
10引脚MSOP封装
±10 V参考输入
50 MHz串行接口
2.7 MSPS更新速率
扩展温度范围：-40℃至+125℃
4象限乘法
带欠压检测的上电复位
典型电流消耗0.4 μA
保证单调性

应用领域

便携式电池供电应用
波形发生器
模拟信号处理
仪器仪表应用
可编程放大器和衰减器
数字控制校准
可编程滤波器和振荡器
复合视频
超声
增益、失调和电压调整

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(50个/管，最小起订量 1000 个)

个

起订量：1000 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	1
	接口类型	SPI；QSPI；MICROWIRE
	工作电压	2.5V~5.5V

	属性	参数值
	稳定时间	110ns
	输出类型	-
	积分非线性	0.5LSB
	工作温度	-40℃~+125℃
