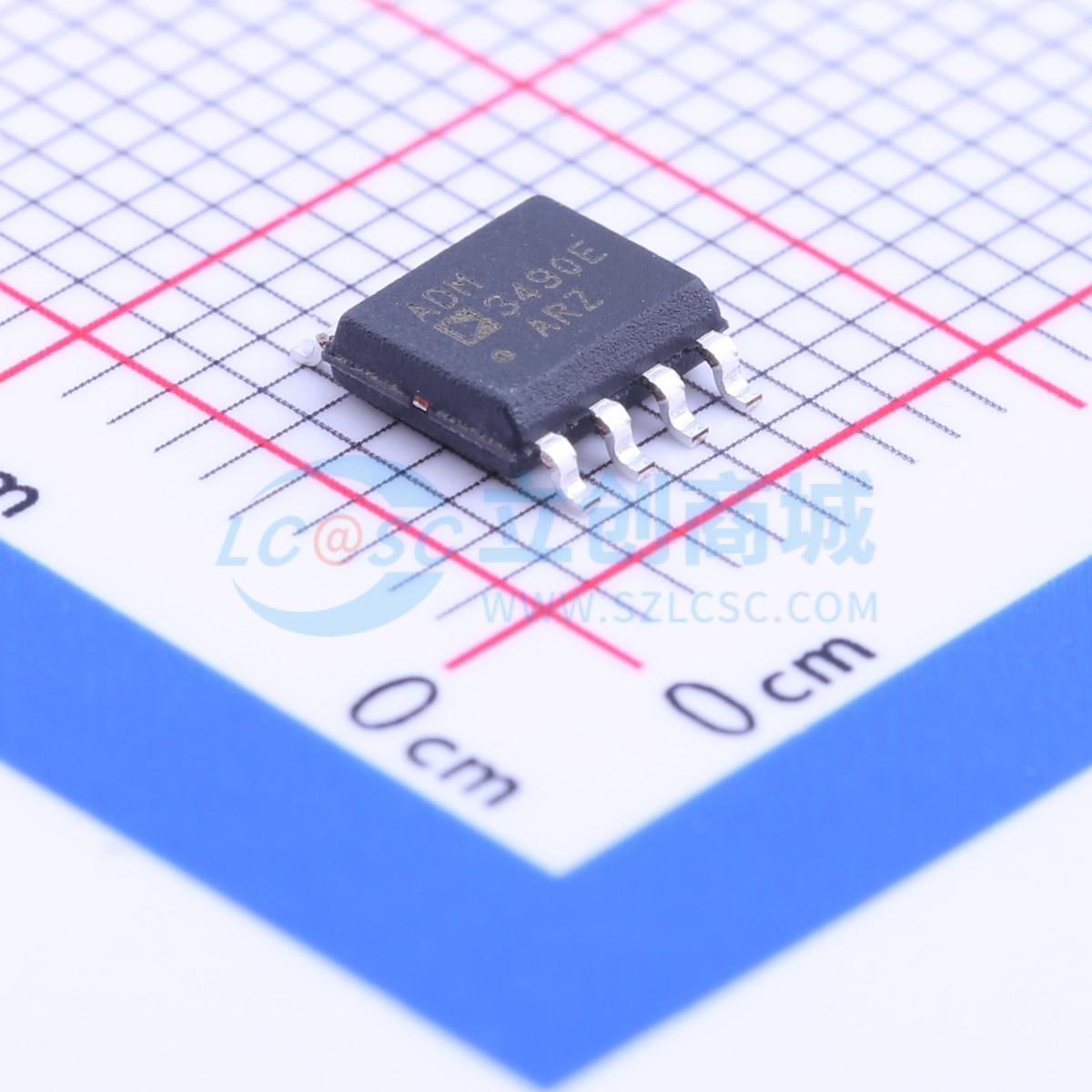

温馨提醒：图片仅供参考，商品以实物为准

ADM3490EARZ

3.3 V, ±15 kV ESD保护, 半双工和全双工, RS-485/RS-422收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3.3V低功率数据收发器，具有±15 kV ESD保护，适用于多点总线传输线上的全双工和半双工通信。它们专为平衡数据传输而设计，符合TIA/EIA标准RS-485和RS-422。半双工收发器共享差分线路，驱动器和接收器有单独的使能输入；全双工收发器有专用的差分线路驱动器输出和接收器输入。部分型号的驱动器输出具有压摆率限制，可减少EMI和数据错误。接收器具有故障保护功能，输入浮空时确保逻辑高电平输出。具有热关断电路，防止因总线争用或输出短路导致的过度功耗。器件在工业温度范围内完全规格化，提供8引脚和14引脚窄SOIC封装。
品牌名称: ADI(亚德诺)
商品型号: ADM3490EARZ
商品编号: C208328
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.15克(g)

商品参数

商品概述

ADM3483E/ADM3486E/ADM3488E/ADM3490E/ADM3491E是3.3V、低功耗数据收发器，具有±15kV ESD保护，适用于多点总线传输线路的全双工和半双工通信。它们专为平衡数据传输而设计，符合TIA/EIA标准RS-485和RS-422。ADM3483E/ADM3486E是共享差分线路且具有驱动器和接收器独立使能输入的半双工收发器。全双工ADM3488E/ADM3490E/ADM3491E收发器具有专用的差分线路驱动器输出和接收器输入。ADM3491E还具有驱动器和接收器独立使能输入。

这些器件具有12kΩ的接收器输入阻抗，允许总线上最多有32个收发器。由于在任何时候应仅启用一个驱动器，因此禁用或断电驱动器的输出将被三态化，以避免总线过载。

ADM3483E/ADM3486E/ADM3488E的驱动器输出具有 slew rate 限制，以减少由未正确端接总线引起的反射造成的EMI和数据错误。接收器具有故障保护功能，可确保当输入为浮空时输出逻辑高电平。通过热关断电路可防止由总线争用或输出短路引起的过大功耗。

这些器件在工业温度范围内完全规范，并有8引脚和14引脚窄SOIC封装。

应用领域

电源/能源计量
电信
对EMI敏感的系统
工业控制
局域网

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(98个/管，最小起订量 1 个)

个

起订量：1 个98个/管

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~3.6V
	数据速率	12Mbps

	属性	参数值
	节点数	32
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	1.9mA
	通讯模式	全双工
