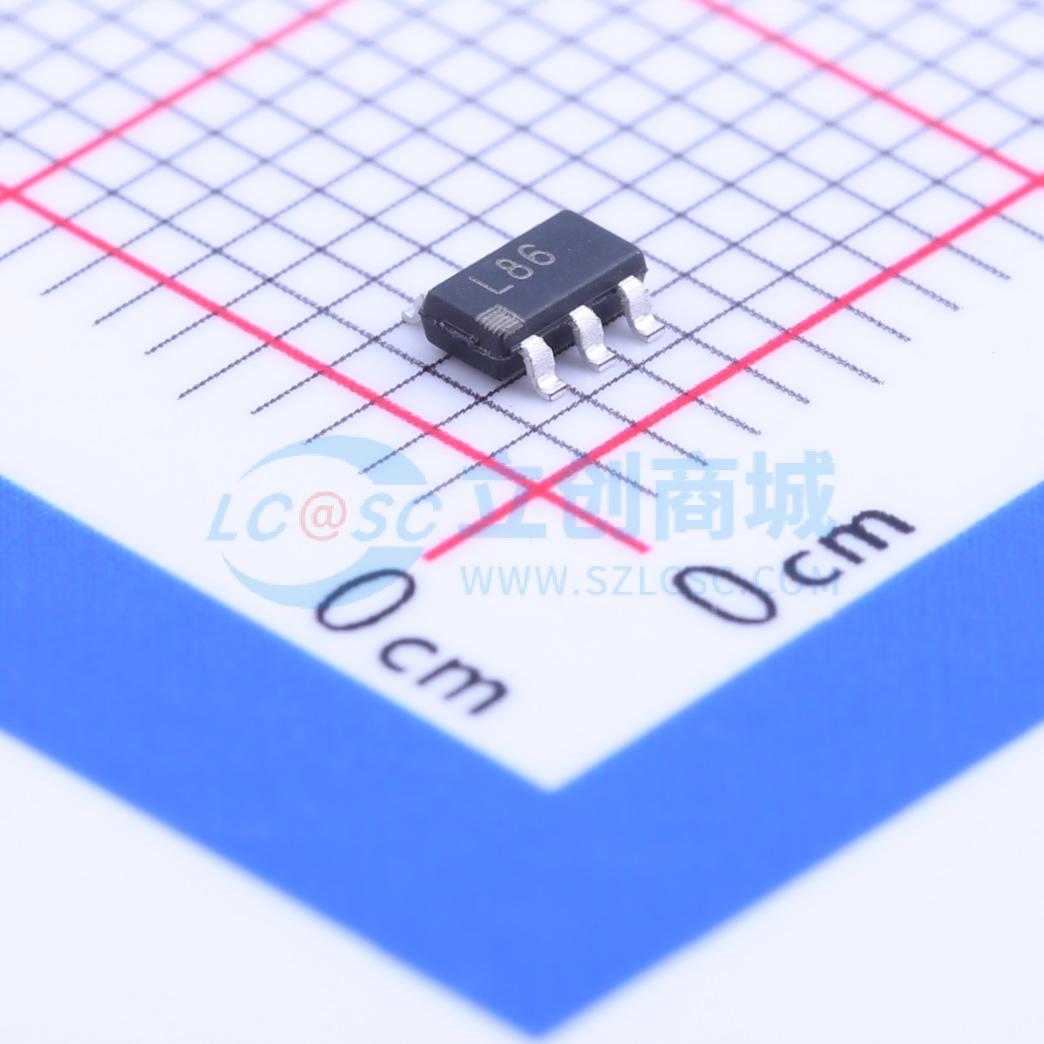

温馨提醒：图片仅供参考，商品以实物为准

ADP2301AUJZ-R2

1.2 A、20 V、1.4 MHZ异步降压开关调节器

品牌名称: ADI(亚德诺)
商品型号: ADP2301AUJZ-R2
商品编号: C208339
商品封装: TSOT-6
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

ADP2300/ADP2301均为紧凑型、恒定频率、电流模式、降压DC-DC调节器，集成功率MOSFET，采用3.0 V至20 V输入电压工作，适合各种应用。这些器件内置精密、低压基准电压源，非常适合产生最低为0.8 V、±2%精度的调节输出电压，可提供最高1.2 A的负载电流。提供两种频率选项：ADP2300工作频率为700 kHz，ADP2301工作频率为1.4 MHz。这些选项允许用户在功效与整体解决方案尺寸之间权衡取舍，做出适当选择。电流模式控制可提供快速、稳定的线路和负载瞬态响应。ADP2300/ADP2301器件均内置软启动功能，可防止上电时产生浪涌电流。其它重要安全特性包括短路保护、热关断(TSD)和输入欠压闭锁(UVLO)。ADP2300/ADP2301具有精密使能引脚阈值电压，因此很容易控制这些器件与其它输入/输出电源的时序；利用电阻分压器，也可以将该器件用作可编程欠压闭锁输入。 ADP2300/ADP2301采用6引脚TSOT封装，额定工作温度为 -40°C至 +125°C的结温范围。

商品特性

最大负载电流：1.2 A
输出精度：±2% (整个温度范围内)
宽输入电压范围：3.0 V至20 V
700 kHz (ADP2300)或1.4 MHz (ADP2301)开关频率选项
高效率：最高可达97%
电流模式控制结构
输出电压范围：0.8 V至0.85×V_IN
PFM/PWM模式自动切换
具有迟滞特性的精密使能引脚
集成高端MOSFET
集成自举二极管
内部补偿和软启动
外部元件最少化
欠压闭锁(UVLO)
过流保护(OCP)和热关断(TSD)
可提供超小型、6引脚TSOT封装
支持ADIsimPower设计工具

应用领域

数字负载应用的LDO替代产品
中间供电轨转换
通信和网络
工业和仪器仪表
医疗保健
消费电子

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(66个/圆盘，最小起订量 1000 个)

个

起订量：1000 个66个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~20V
	输出电压	-
	输出电流	1.2A
	开关频率	1.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
