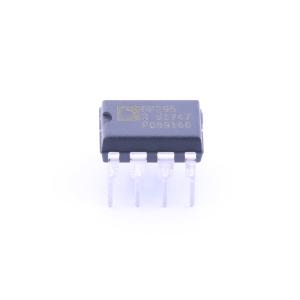

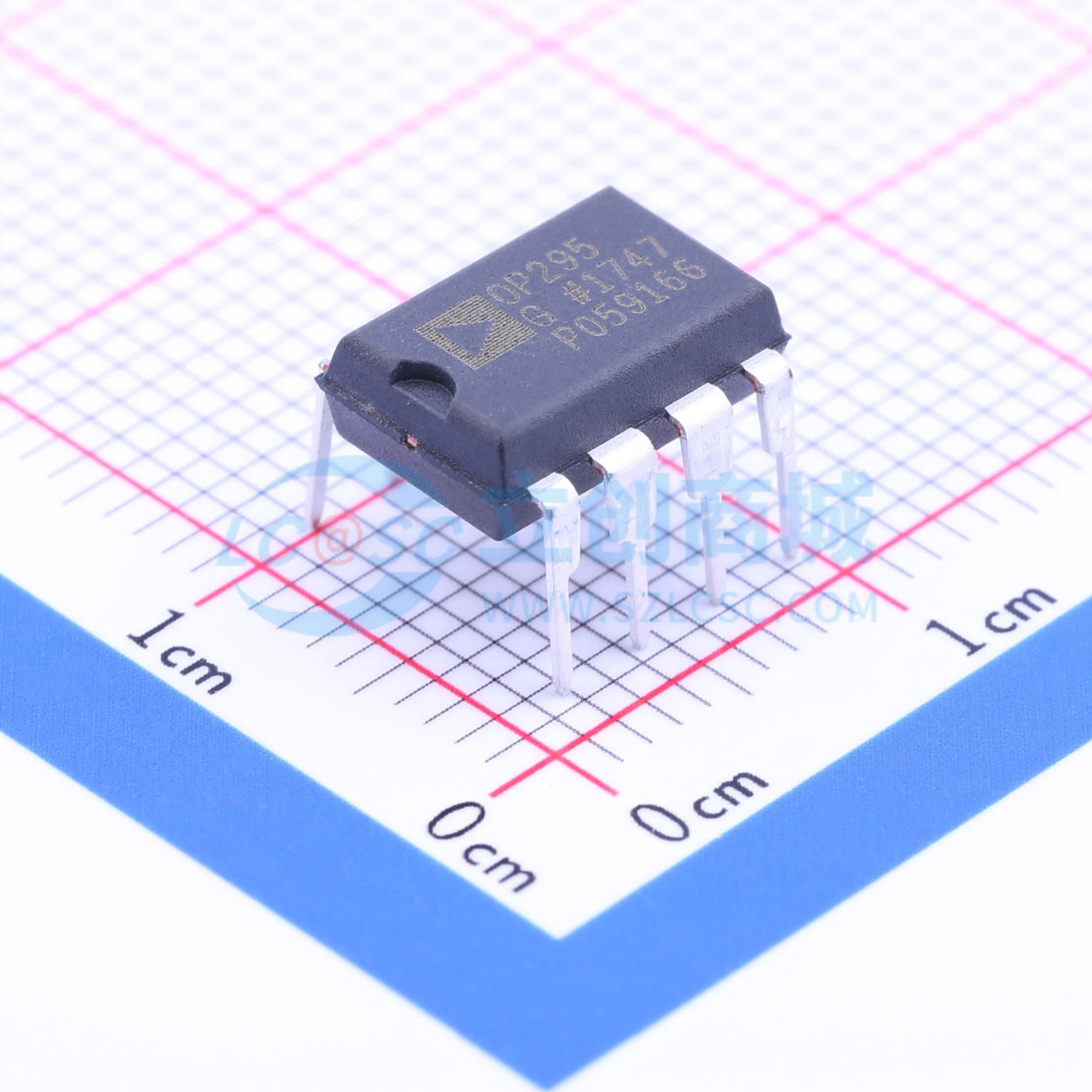

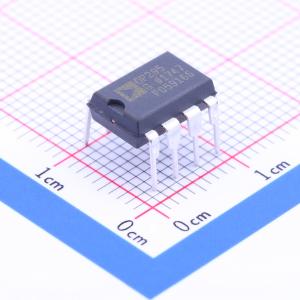

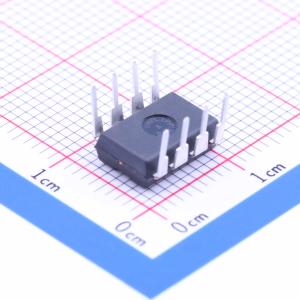

OP295GPZ
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 75kHz | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 30V/ms | |
| 输入偏置电流(Ib) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 3nA | |
| 噪声密度(eN) | 51nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 150uA | |
| 输出电流 | 18mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~36V | |
| 双电源(Vee~Vcc) | -15V~-1.5V；1.5V~15V |
商品概述
轨到轨输出摆幅与直流精度相结合，是OP495四路和OP295双路CBCMOS运算放大器的关键特性。通过采用双极型前端，实现了比CMOS设计更低的噪声和更高的精度。输入和输出范围均包含负电源，为用户提供零输入/零输出能力。对于使用锂电池等3.3V系统的用户，OP295/OP495可在3V电源下工作。 在5V电源下工作时，最大失调电压规定为300μV，开环增益最小为1000V/mV。这使得即使在单电源设计中，也能实现可用于构建高精度系统的性能。 轨到轨摆幅能力以及向负载提供15mA电流的能力，使OP295/OP495成为功率晶体管和H桥的理想驱动器。这使得设计能够实现更高的效率，并在不使用分立元件的情况下，比以往向负载传输更多的功率。 对于需要驱动感性负载的应用，如变压器，也可以提高效率。与CMOS轨到轨放大器相比，该设计的另一个优点是在驱动容性负载时具有稳定性。这对于驱动同轴电缆或大型FET晶体管很有用。OP295/OP495在负载超过300pF时仍能保持稳定。 OP295和OP495规定的工作温度范围为扩展工业温度范围（-40°C至+125°C）。OP295提供8引脚PDIP和8引脚SOIC_N表面贴装封装。OP495提供14引脚PDIP和16引脚SOIC_W表面贴装封装。
商品特性
- 轨到轨输出摆幅
- 单电源工作：3V至36V
- 低失调电压：300μV
- 增益带宽积：75kHz
- 高开环增益：1000V/mV
- 单位增益稳定
- 每个放大器的低电源电流：最大150μA
应用领域
- 电池供电的仪器仪表
- 伺服放大器
- 执行器驱动器
- 传感器调理器
- 电源控制
