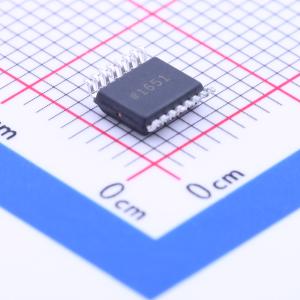

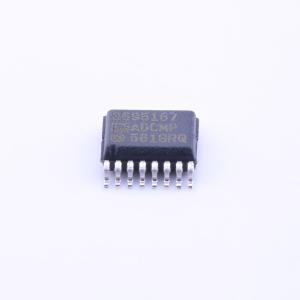

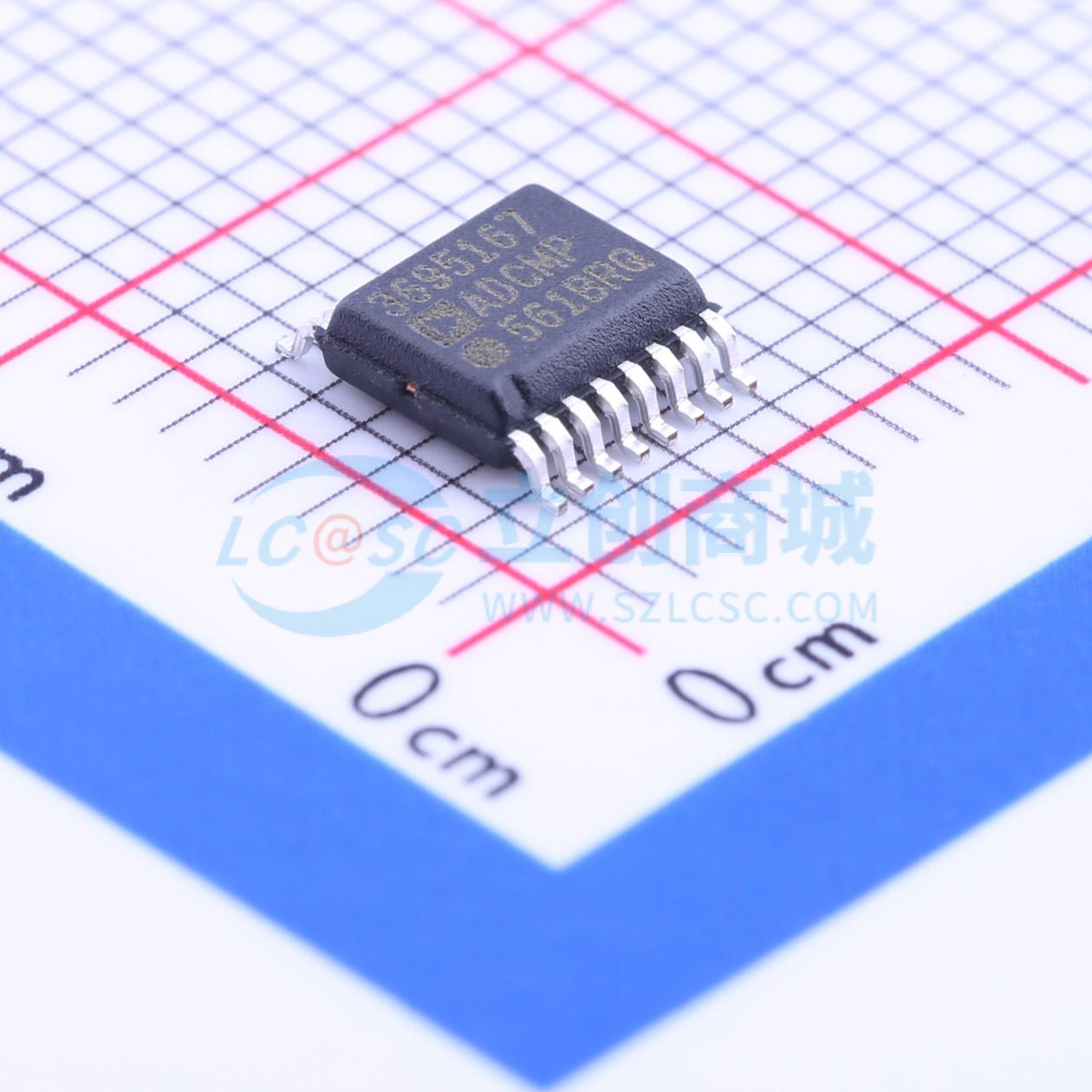

温馨提醒：图片仅供参考，商品以实物为准

ADCMP561BRQZ

双路高速PECL比较器，采用16引脚QSOP封装

品牌名称: ADI(亚德诺)
商品型号: ADCMP561BRQZ
商品编号: C208355
商品封装: QSOP-16-150mil
包装方式: 管装
商品毛重: 0.18克(g)

商品参数

商品概述

ADCMP561/ADCMP562是采用专有XFCB工艺制造的高速比较器。这些器件的传播延迟为700 ps，过驱动离散小于75 ps。离散是衡量不同过驱动条件下传播延迟差异的指标，是比较器的一个特别重要的特性。ADCMP562上有一个独立的可编程迟滞引脚。差分输入级可在-2.0 V至+3.0 V的共模范围内对各种信号实现一致的传播延迟。输出为互补数字信号，与PECL 10 K和10 KH逻辑系列完全兼容。输出提供足够的驱动电流，可直接驱动端接至VDD - 2 V、阻抗为50 Ω的传输线。器件包含一个锁存输入，支持跟踪、跟踪保持或采样保持工作模式。锁存输入引脚包含内部上拉电阻，在引脚悬空时将锁存器设置为跟踪模式。 ADCMP561/ADCMP562的工作温度范围为工业温度范围（-40°C至+85°C）。

商品特性

差分PECL兼容输出
输入到输出的传播延迟为700 ps
传播延迟离散为75 ps
输入共模范围：-2.0 V至+3.0 V
强大的输入保护
差分锁存控制
内部锁存上拉电阻
电源抑制比大于85 dB
最小脉冲宽度为700 ps
等效输入上升时间带宽为1.5 GHz
典型输出上升/下降时间为500 ps
ESD保护：HBM > 4 kV，MM > 200 V
可编程迟滞

应用领域

自动测试设备
高速仪器仪表
示波器和逻辑分析仪前端
窗口比较器
高速线路接收器
阈值检测
峰值检测
高速触发器
患者诊断
磁盘驱动器读通道检测
手持式测试仪器
过零检测器
线路接收器和信号恢复
时钟驱动器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(98个/管，最小起订量 1078 个)

个

起订量：1078 个98个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	2mV
	输入偏置电流(Ib)	3uA
	传播延迟(tpd)	700ps
	滞后电压(Vhys)	20mV

	属性	参数值
	共模抑制比(CMRR)	-
	输出类型	-
	输出模式	PECL
	静态电流(Iq)	13mA
	工作温度	-40℃~+85℃
