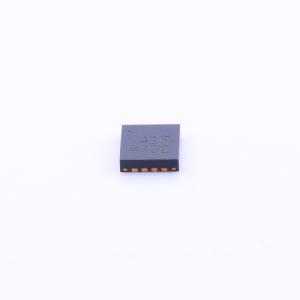

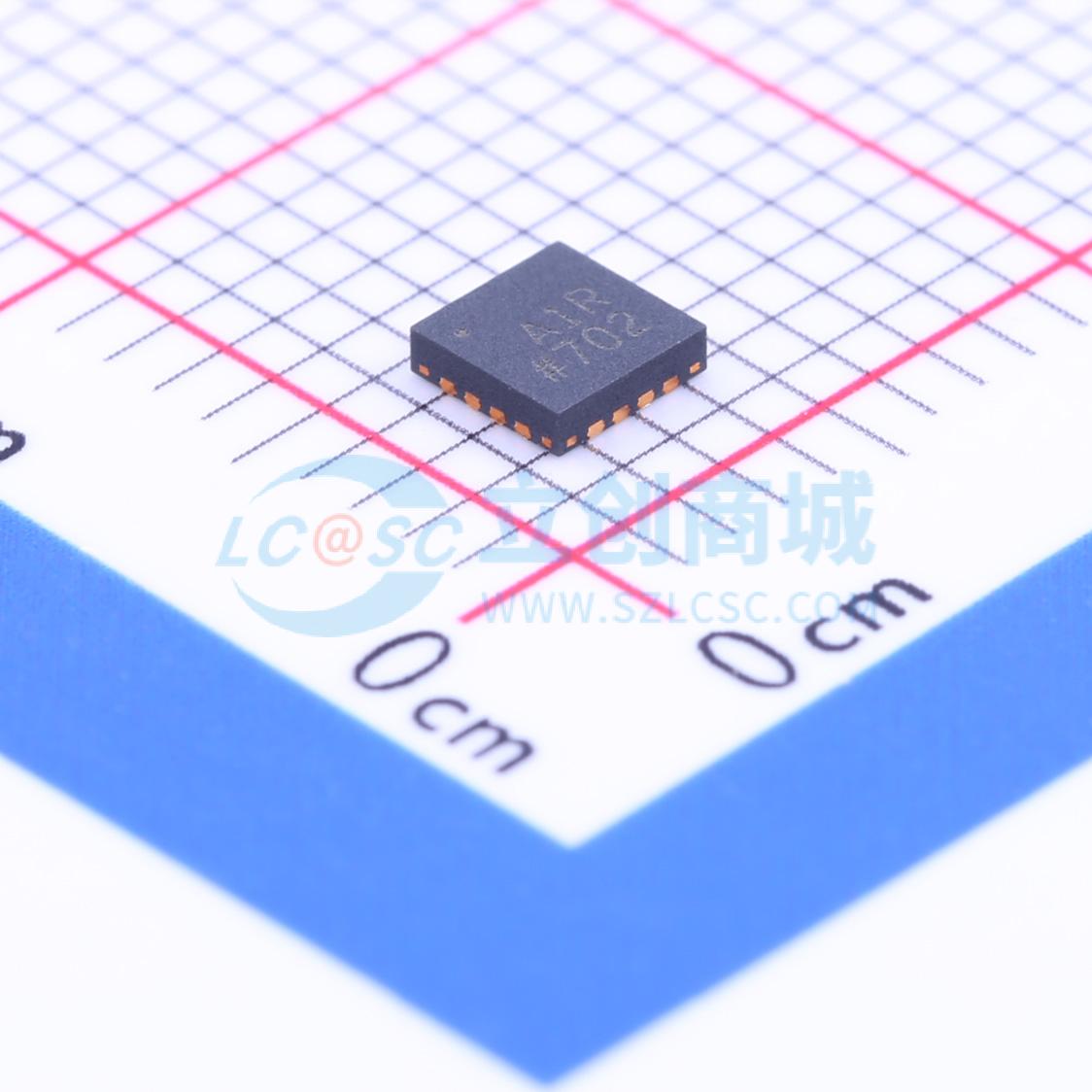

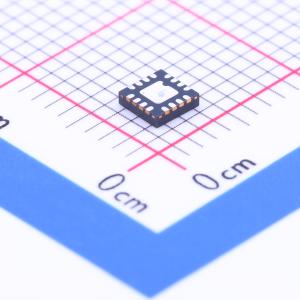

SSM2306CPZ-REEL7
2 W, 无滤波器、D类立体声音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ADI(亚德诺)
- 商品型号
- SSM2306CPZ-REEL7
- 商品编号
- C208342
- 商品封装
- LFCSP-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.171克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 2.4Wx2@4Ω | |
| 工作电压 | 2.5V~5V |
商品概述
SSM2306是一款完全集成的高效D类立体声音频放大器，专为提升便携式应用的性能而设计。其应用电路所需的外部元件极少，可在2.5 V至5.0 V的单电源下工作。在5.0 V电源驱动4 Ω负载时，该放大器能够提供2 W的连续输出功率，且总谐波失真加噪声（THD+N）小于10%。 SSM2306具有超低静态电流、高效率和低噪声调制方案等特性。在5.0 V电源下，向8 Ω负载输出1.4 W功率时，其效率大于87%，信噪比（SNR）优于96 dB。与其他D类架构相比，脉冲密度调制（PDM）可降低电磁干扰（EMI）辐射。 SSM2306具备微功耗关断模式，典型关断电流为20 nA。将SD引脚置为逻辑低电平即可启用关断模式。 该器件的架构使其能够实现极低的噗声和咔嗒声，从而最大限度减少开启和关闭过程中输出端的电压毛刺，进而降低启动和关闭时的可听噪声。SSM2306的全差分输入能够出色地抑制输入端的共模噪声。若直流输入共模电压约为VDD/2，则可省去输入耦合电容。 SSM2306还能出色地抑制电源噪声，包括GSM传输突发和射频整流产生的噪声。 SSM2306预设增益为18 dB，可通过外部电阻降低增益。 SSM2306的工作温度范围为商用温度范围（-40℃至+85℃），内置热关断和输出短路保护功能。该器件采用16引脚、3 mmx3 mm的引脚框架芯片级封装（LFCSP）。
商品特性
- 无滤波器D类放大器，内置输出级
- 5.0 V电源下，4 Ω负载输出2 W，8 Ω负载输出1.4 W
- 带负载电阻时超低静态电流
- 5.0 V电源、8 Ω扬声器、1.4 W输出时效率大于87%
- 信噪比（SNR）优于96 dB
- 采用16引脚、3 mmx3 mm LFCSP封装
- 2.5 V至5.0 V单电源工作
- 20 nA超低关断电流
- 短路和热保护
- 噗声和咔嗒声抑制
- 内置电阻减少电路板元件数量
- 默认固定18 dB增益，用户可调节
应用领域
- 手机
- MP3播放器
- 便携式游戏机
- 便携式电子设备
- 教育玩具
- 笔记本电脑
