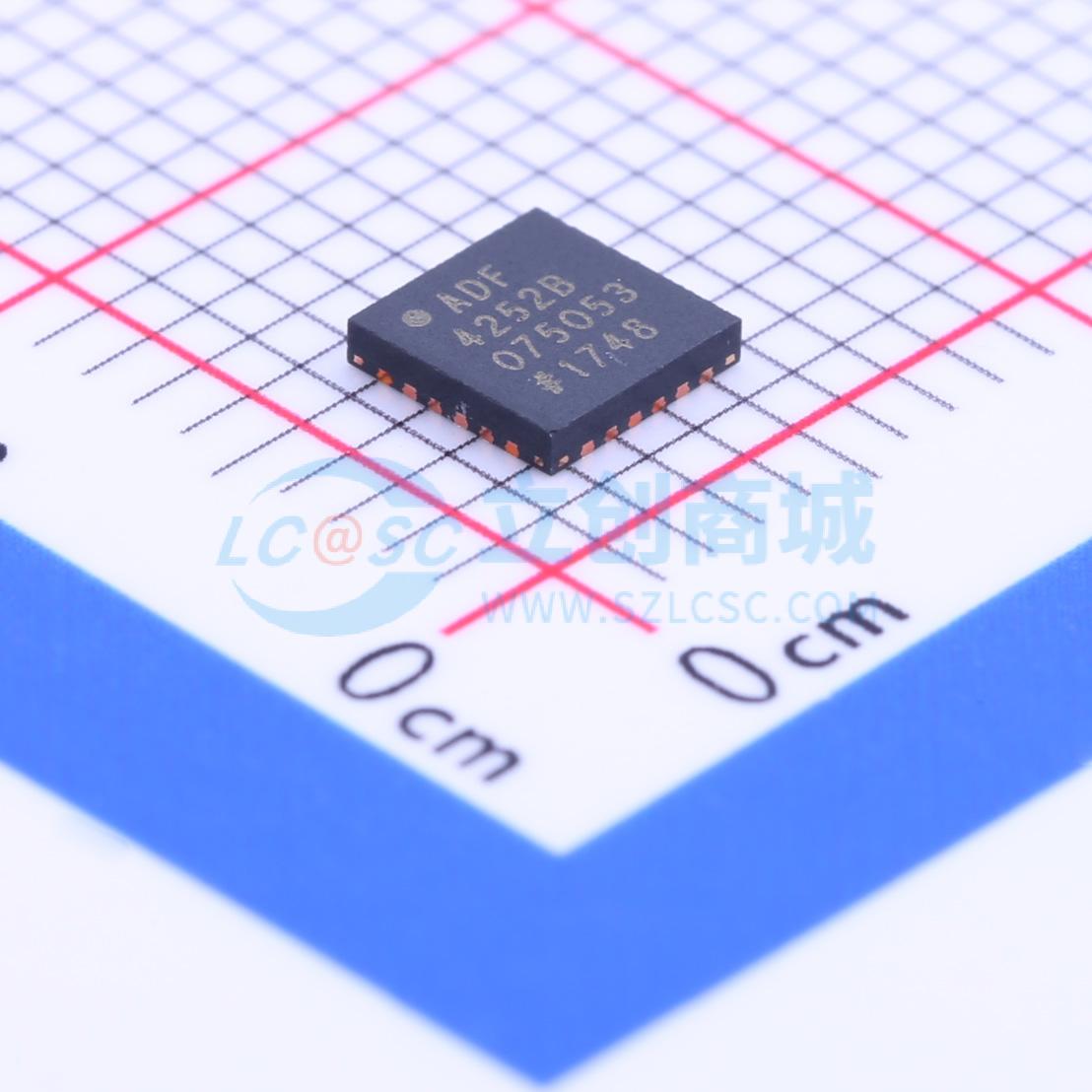

ADF4252BCPZ

ADF4252是一款双分数N/整数N频率合成器，可用于在无线接收器和发射器的上变频和下变频部分实现本地振荡器（LO）。射频（RF）和中频（IF）合成器均由低噪声数字相位-频率检测器（PFD）、精密电荷泵和可编程参考分频器组成。射频合成器具有基于Σ-Δ的分数内插器，支持可编程分数N分频。中频合成器具有可编程整数N计数器。若该合成器与外部环路滤波器和压控振荡器（VCO）配合使用，可实现完整的锁相环（PLL）。 所有片上寄存器均通过简单的三线接口进行控制。该器件的电源电压范围为2.7 V至3.3 V，在不使用时可进入掉电模式。

• 3.0 GHz分数N/1.2 GHz整数N
• 2.7 V至3.3 V电源电压
• 独立∀P允许扩展调谐电压至5 V
• 可编程双模预分频器 射频：4/5、8/9；中频：8/9、16/17、32/33、64/65
• 可编程电荷泵电流
• 三线串行接口
• 数字锁定检测
• 掉电模式
• 分数N合成器可编程模数
• 权衡噪声与杂散性能

• 移动无线电基站（GSM、PCS、DCS、CDMA、WCDMA）
• 无线手持设备（GSM、PCS、DCS、CDMA、WCDMA）
• 无线局域网
• 通信测试设备
• 有线电视设备
