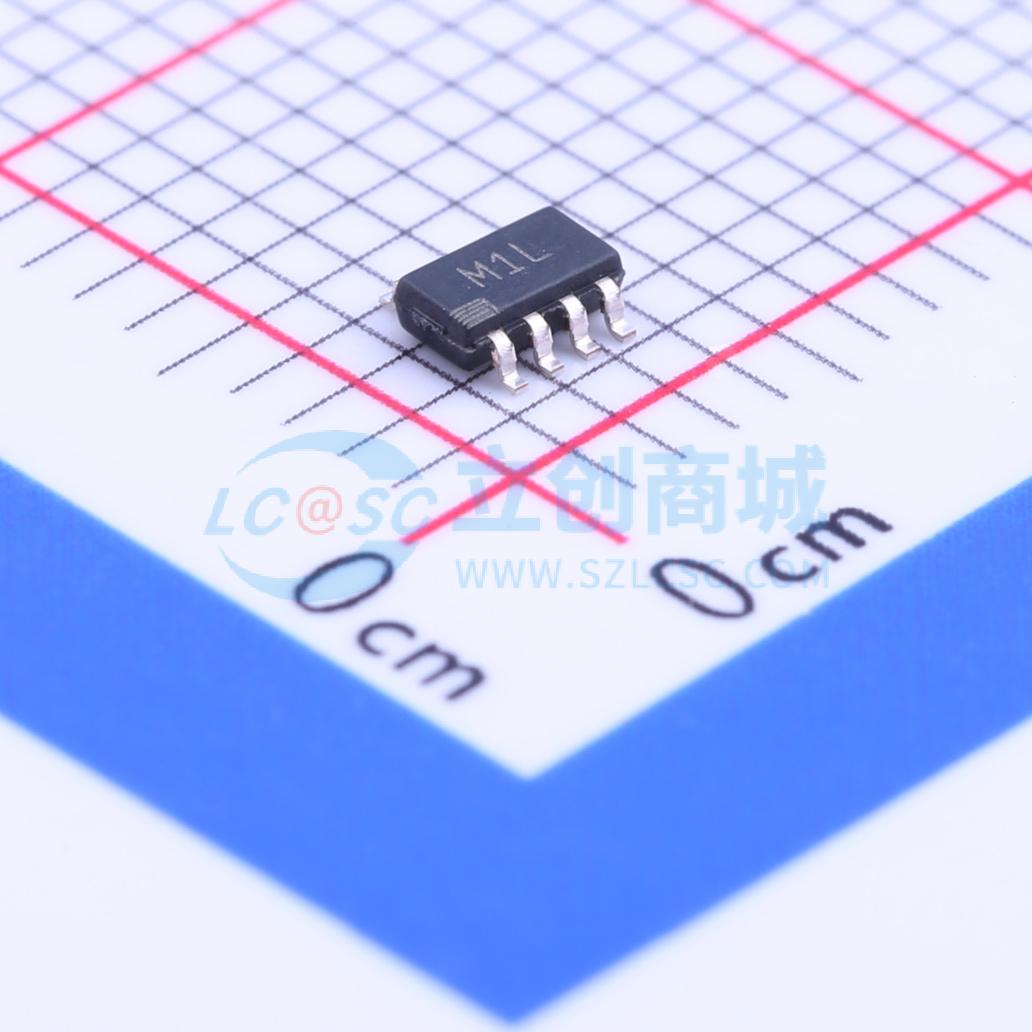

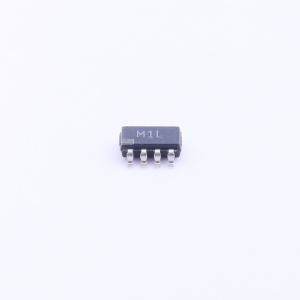

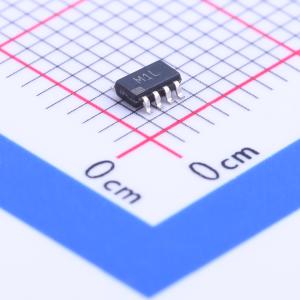

ADM1171-2AUJZ-RL7

2.7 V至16 V热插拔控制器，具有电流检测输出

品牌名称: ADI(亚德诺)
商品型号: ADM1171-2AUJZ-RL7
商品编号: C208331
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.6克(g)

商品概述

ADM1171是一款热插拔控制器，可安全地实现印刷电路板在带电背板上的插拔操作。这通过一个带有电流控制环路的外部N沟道功率MOSFET来实现，该环路通过一个检测电阻监测负载电流。内部电荷泵用于增强N沟道FET的栅极驱动。当检测到过流情况时，FET的栅极电压会降低，以限制通过检测电阻的电流。在过流情况下，TIMER电容决定了FET在限流模式下的工作时间，直至其关闭。ON (ON-CLR)引脚是器件的使能输入，可用于监测输入电源电压。ADM1171的工作电源电压范围为2.7 V至16.5 V。

ADM1171具备软启动功能，为用户提供一个可通过电容编程的斜坡参考信号给内部电流检测比较器。这使得启动时的电流限制能够按照CSS设定的速率线性增加，有助于减少和限制大的浪涌电流。

ADM1171还设有电流检测输出(CSOUT)引脚。CSOUT引脚上的电压代表检测电阻两端的电压降，且经过20倍放大。

该器件有两种可选型号：ADM1171 - 1在过流故障时具有自动重试功能，ADM1171 - 2在过流故障时具有锁断功能。切换ON (ON-CLR)引脚可复位锁断故障。ADM1171采用8引脚TSOT封装。

商品特性

控制2.7 V至16.5 V的电源轨
允许受保护的电路板在带电背板上插拔
外部检测电阻配合断路器提供可调的模拟电流限制
快速响应限制峰值故障电流
为外部N沟道FET开关提供电荷泵栅极驱动
电流检测输出
软启动浪涌电流控制
过流故障时自动重试或锁断
欠压锁定
8引脚TSOT封装

应用领域

热插拔板插入：线卡、RAID系统
工业高端开关/断路器
电子断路器

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	浪涌保护器
	通道数	1
	工作电压	2.7V~16.5V

	属性	参数值
	安装方式	-
	工作温度	-40℃~+85℃
