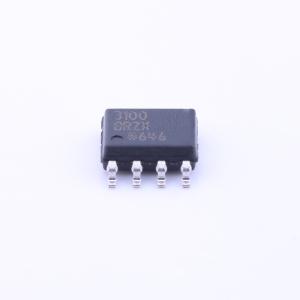

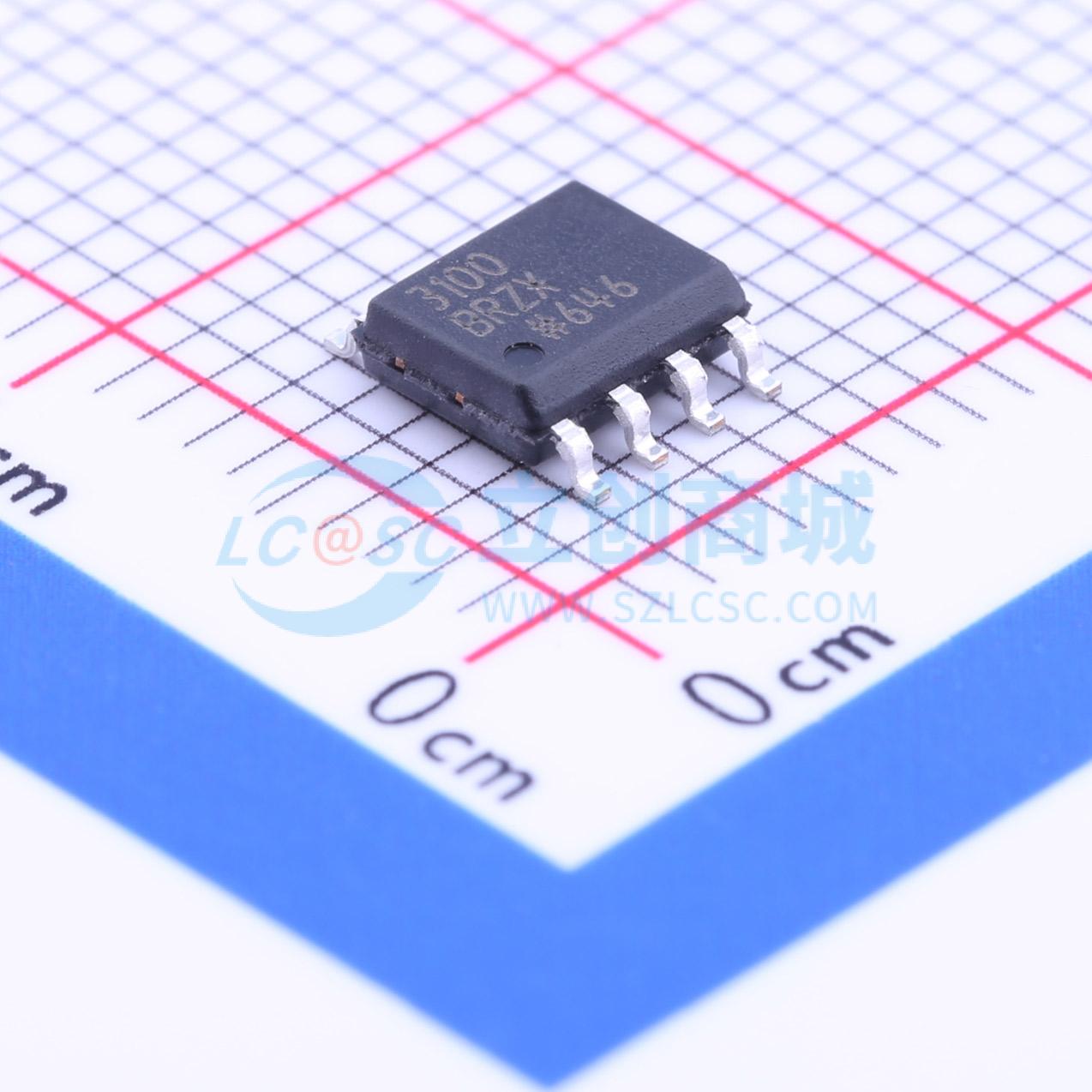

ADUM3100BRZ

ADuM3100是一款基于iCoupler技术的数字隔离器。该隔离组件结合了高速CMOS和单片变压器技术，具备优于其他替代方案（如光耦合器器件）的出色性能特点。 ADuM3100的引脚与现有高速光耦合器兼容，支持高达25 Mbps和100 Mbps的数据速率。 ADuM3100的工作电压范围为3.0 V至5.5 V，传播延迟小于18 ns，边沿不对称性小于2 ns，最高工作温度可达105℃。它功耗极低，静态电流（两侧之和）小于2.0 mA，每Mbps数据速率的动态电流小于160 μA。与其他光耦合器替代方案不同，ADuM3100通过专利刷新功能提供直流正确性，可持续更新输出信号。 ADuM3100有两个等级。ADuM3100AR和ADuM3100BR的最高工作温度可达105℃，分别支持高达25 Mbps和100 Mbps的数据速率。 与ADuM1100数字隔离器相比，ADuM3100在电路和布局上进行了多处更改，以提高系统级IEC 61000 - 4 - x测试（ESD/脉冲群/浪涌）的性能。

• 符合IEC 61000 - 4 - x标准的增强型系统级ESD性能
• 高数据速率：直流至100 Mbps（NRZ）
• 支持3.3 V和5.0 V工作/电平转换
• 最高工作温度105℃
• 低功耗运行：5 V工作时，1 Mbps下最大电流2.0 mA，25 Mbps下最大电流5.6 mA，100 Mbps下最大电流18 mA；3.3 V工作时，1 Mbps下最大电流1.1 mA，25 Mbps下最大电流4.2 mA，50 Mbps下最大电流8.3 mA
• 符合RoHS标准的8引脚SOIC封装
• 高共模瞬态抗扰度：>25 kV/μs
• 安全和法规认证：UL认证：根据UL 1577标准，1分钟2500 V rms；CSA组件验收通知5A；VDE合格证书DIN V VDE V 0884 - 10（VDE V 0884 - 10）：2006 - 12，VIORM = 560 V峰值

• 数字现场总线隔离
• 光隔离器替代
• 计算机外设接口
• 微处理器系统接口
• 通用仪器仪表和数据采集
