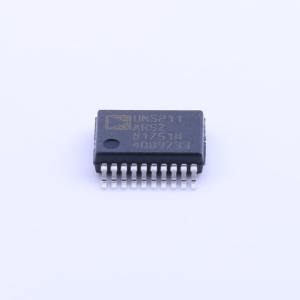

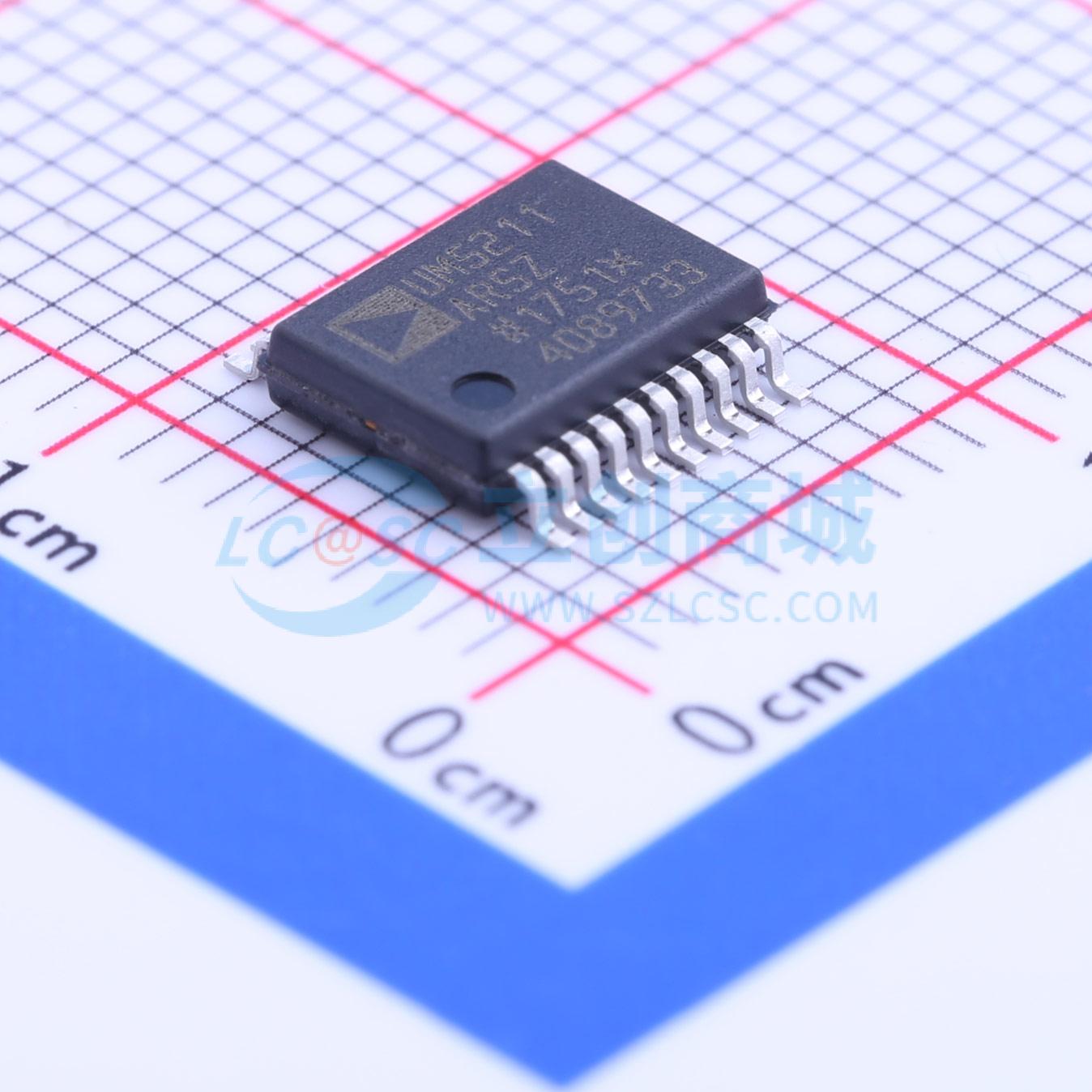

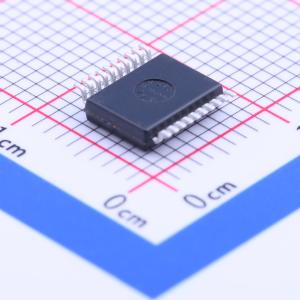

ADUM5211ARSZ

集成DC/DC转换器的双通道隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 集成DC/DC转换器的双通道隔离器（1/1通道方向性）
品牌名称: ADI(亚德诺)
商品型号: ADUM5211ARSZ
商品编号: C208326
商品封装: SSOP-20-208mil
包装方式: 管装
商品毛重: 0.244克(g)

商品参数

商品概述

ADuM5210/ADuM5211/ADuM5212均为双通道数字隔离器，集成isoPower隔离式DC/DC转换器。采用iCoupler技术，能够提供可在3.15 V和5.25 V之间调节的稳压隔离电源。输入电源电压可以略低于所需输出，也可以远高于所需输出。在低功耗隔离设计中，ADuM5210/ADuM5211/ADuM5212无需使用单独的隔离式DC/DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC/DC转换器的磁性元件。因此，可提供小尺寸、完全隔离的解决方案。 isoPower利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。

商品特性

集成isoPower的隔离式DC/DC转换器
3.15 V至5.25 V稳压输出
最高150 mW输出功率
两个DC至100 Mbps (NRZ)信号隔离通道
软启动电源
20引脚SSOP封装，爬电距离为5.3 mm
支持最高15 MHz的SPI
工作温度最高可达：105°C
高共模瞬变抗扰度：>25 kV/μs
安全和法规认证UL认证(申请中)依据UL 1577，1分钟2,500 V rms
CSA元件验收通知#5A(申请中)
符合VDE标准证书(申请中)DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 VIORM = 560 V峰值

应用领域

RS-232收发器
电源启动偏置和栅极驱动
隔离传感器接口
工业PLC

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(66个/管，最小起订量 1 个)

个

起订量：1 个66个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数字隔离器(带电源)
	正向通道数	1
	反向通道数	1
	最大数据速率	100Mbps
	默认输出	低电平

	属性	参数值
	集成电源工作电压	3.3V；5V
	集成电源输出电压	3.15V~5.25V
	隔离电压(Vrms)	2500
	CMTI(kV/us)	25kV/us
	工作温度	-40℃~+105℃
