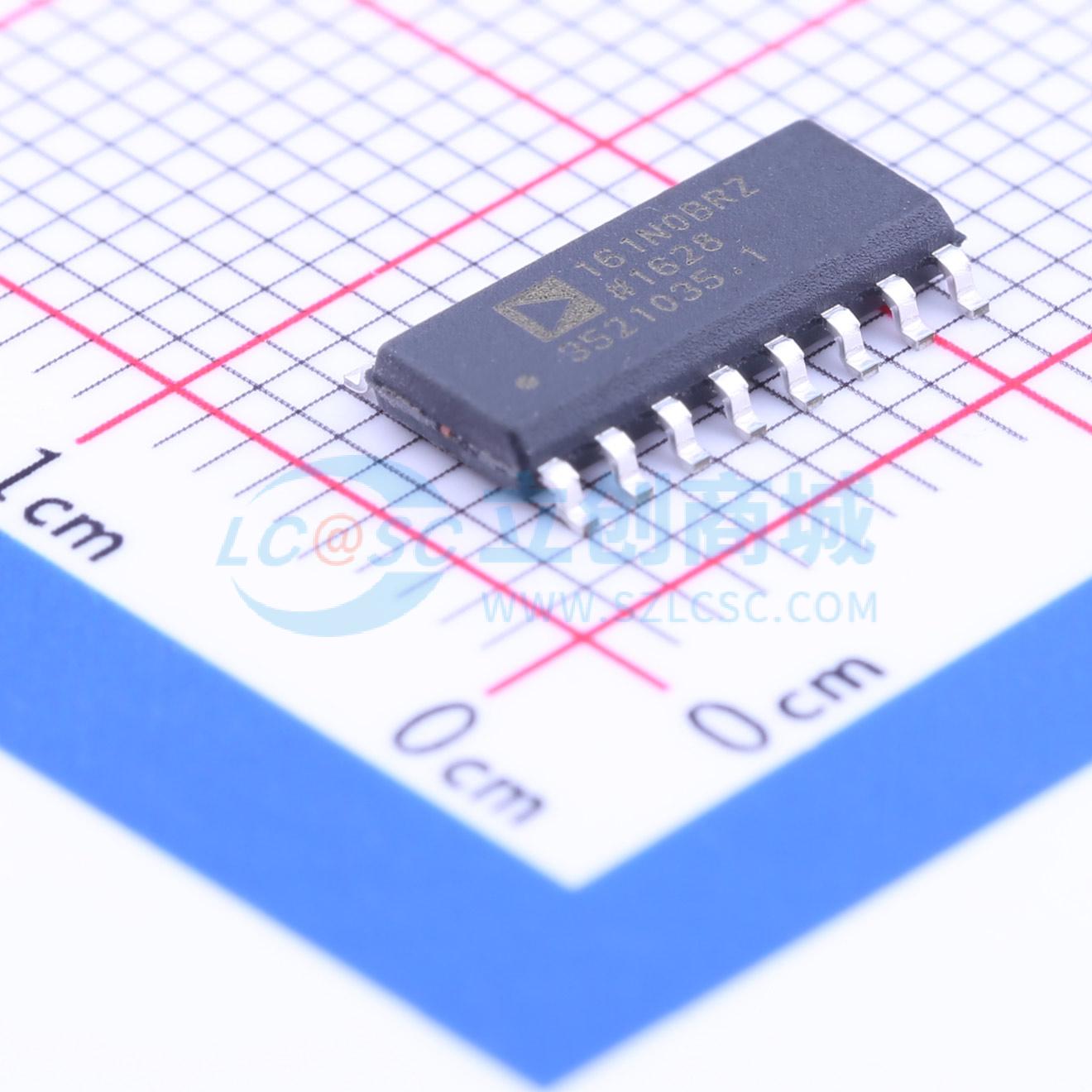

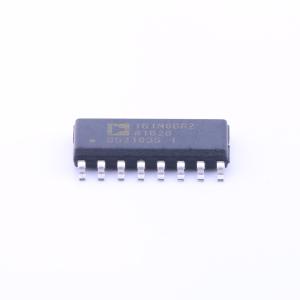

温馨提醒：图片仅供参考，商品以实物为准

ADUM161N0BRZ

3.0 kV RMS，6通道数字隔离器

描述: 集成故障安全和1个反向通道的鲁棒3.0kVrms六通道数字隔离器
品牌名称: ADI(亚德诺)
商品型号: ADUM161N0BRZ
商品编号: C208323
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.299克(g)

商品参数

商品概述

ADuM160N/ADuM161N/ADuM162N/ADuM163N是基于iCoupler技术的6通道数字隔离器。这些隔离组件结合了高速互补金属氧化物半导体（CMOS）和单片空心变压器技术，具有优于光耦合器和其他集成耦合器等替代方案的出色性能。在5V工作电压下，最大传播延迟为13ns，脉冲宽度失真小于4.5ns。通道间传播延迟匹配紧密，最大为4.0ns。 ADuM160N/ADuM161N/ADuM162N/ADuM163N的数据通道相互独立，有多种配置可供选择，额定耐受电压为3.0kV rms。该器件两侧的电源电压范围为1.7V至5.5V，既与低电压系统兼容，又能实现隔离屏障两端的电压转换功能。与其他光耦合器替代方案不同，在输入逻辑无转换时，可确保直流正确性。提供两种不同的故障安全选项，当未施加输入电源时，输出将转换到预定状态。

商品特性

高共模瞬态抗扰度：100kV/μs
对辐射和传导噪声具有高鲁棒性
低传播延迟：5V工作时最大13ns，1.8V工作时最大15ns
最大保证数据速率150Mbps
安全和法规认证（待批准）：UL认证：根据UL 1577标准，1分钟内3000V rms；CSA组件验收通知5A；VDE合格证书DIN V VDE V 0884 - 10（VDE V 0884 - 10）：2006 - 12，VIORM = 565V峰值；根据GB4943.1 - 2011的CQC认证
低动态功耗
7.8μA至5V电平转换
高温工作：125℃
故障安全高或低选项
16引脚、符合RoHS标准的窄体SOIC封装

应用领域

通用多通道隔离
串行外设接口（SPI）/数据转换器隔离
工业现场总线隔离

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(48个/管，最小起订量 1008 个)

个

起订量：1008 个48个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	5
	反向通道数	1
	最大数据速率	150Mbps

	属性	参数值
	默认输出	-
	隔离电压(Vrms)	3000
	CMTI(kV/us)	100kV/us
	工作温度	-40℃~+125℃
