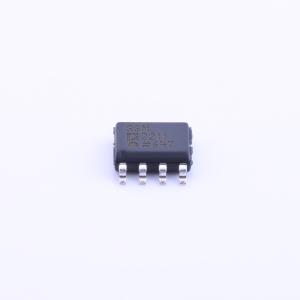

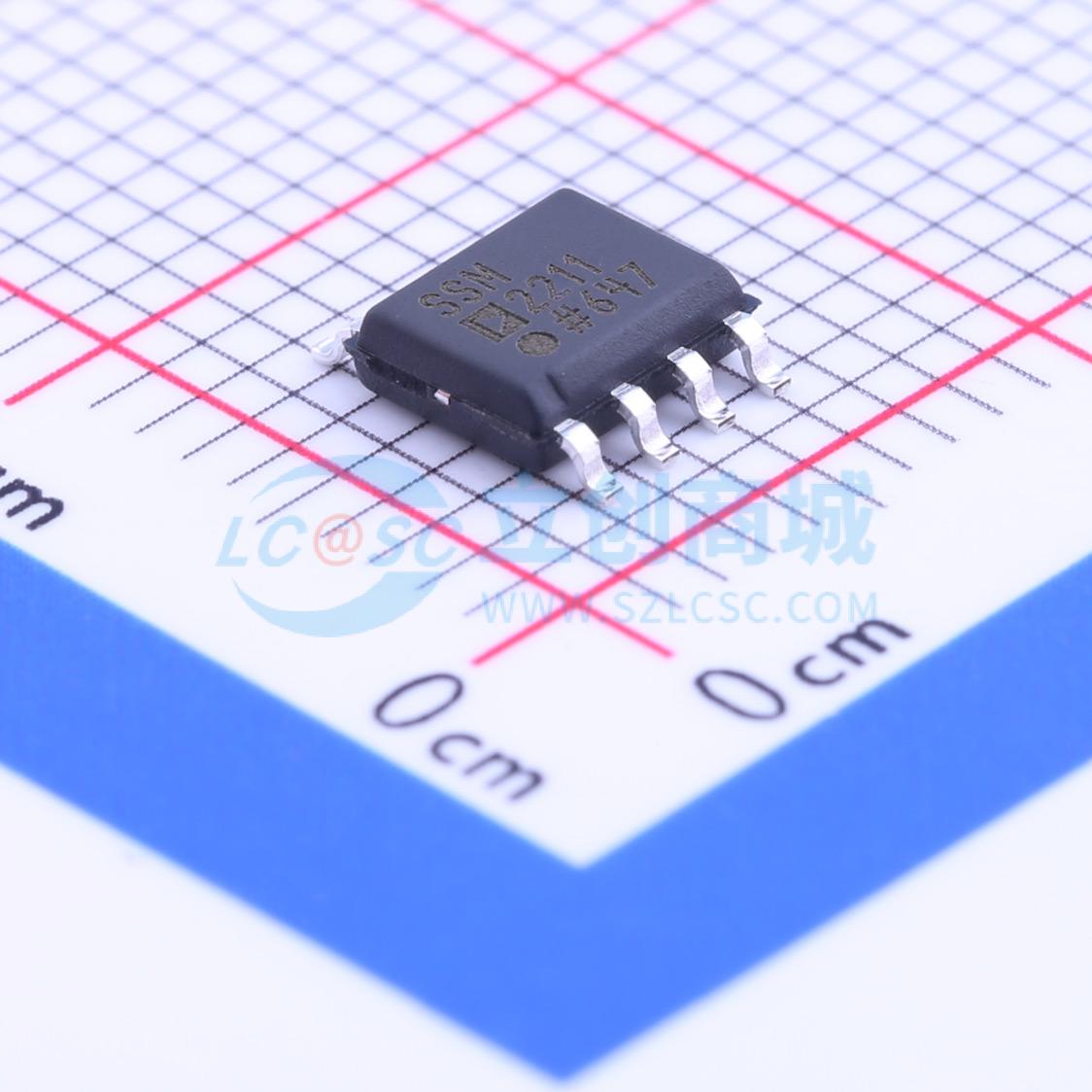

SSM2211SZ-REEL7

SSM2211是一款高性能音频放大器，可向桥接连接的8Ω扬声器负载提供1W rms的低失真音频功率（或向4Ω负载提供1.5W rms的功率）。 SSM2211可在较宽的温度范围内工作，单电源电压范围为2.7V至5.5V。使用电池供电时，其最低工作电压可达1.75V。这使得SSM2211成为玩具和游戏等非稳压应用的理想选择。 该放大器带宽为4MHz，在1W功率下总谐波失真加噪声（THD+N）低于0.2%，与同类产品相比，在更高功率或更低扬声器负载阻抗下具有卓越的性能。此外，在环境温度为25℃、四层印刷电路板（PCB）上VS = 5V的条件下，THD+N < 1%时，SSM2211可提供1.5W的输出功率。 低差分直流输出电压使扬声器绕组的损耗可忽略不计，无需使用高值隔直电容。通过使用关断模式可延长电池寿命，该模式通常可将静态电流消耗降至100nA。 SSM2211设计工作温度范围为-40℃至+85℃。它有8引脚SOIC（窄体）和LFCSP（引脚框架芯片级）表面贴装封装可供选择。LFCSP型号的先进机械封装确保芯片温度更低，与标准封装选项相比性能更优。 应用包括个人便携式计算机、免提电话和收发器、会说话的玩具、对讲机系统以及其他需要1W输出功率的低压音频系统。

• 1.5W输出，THD+N < 1%
• 差分桥接负载输出
• 单电源工作：2.7V至5.5V
• 最低工作电压可达1.75V
• 宽带宽：4MHz
• 高稳定相位裕度：> 80°
• 低失真：1W输出时THD+N为0.2%
• 出色的电源抑制比

• 便携式计算机
• 个人无线通信设备
• 免提电话
• 扬声器电话
• 对讲机
• 音乐玩具和会说话的游戏
