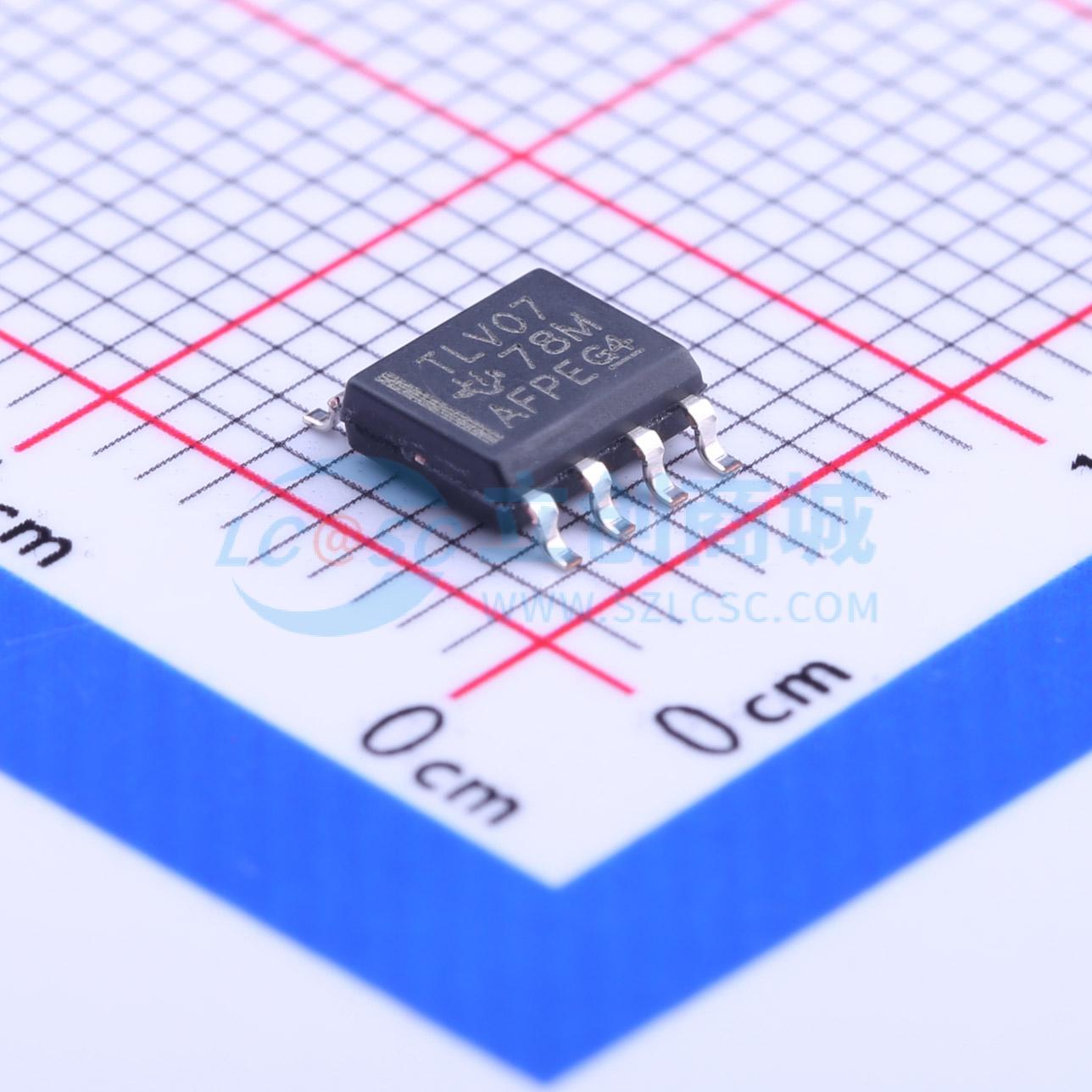

TLV07IDR
36V单电源低噪声精密轨到轨输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV07 36V、低噪声、轨到轨输出、精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV07IDR
- 商品编号
- C190218
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入偏置电流(Ib) | 40pA | |
| 输入失调电压(Vos) | 50uV | |
| 共模抑制比(CMRR) | 120dB | |
| 压摆率(SR) | 0.4V/us | |
| 输出电流 | 17mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 900nV/℃ | |
| 静态电流(Iq) | 930uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-1.35V；1.35V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 19nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 4pA |
商品概述
TLV07 器件是使用激光修整运算放大器技术制造的一款 36V、单电源、低噪声、精密运算放大器。每个放大器的输入失调电压均在生产中经过修整，从而获得 100μV（最大值）的低失调电压。 TLV07 具有出色的直流精度和交流性能，包括轨到轨输出、低失调电压（最大值 ±100μV）和 1MHz 带宽。TLV07 可在 G = 1 且电容负载高达 200pF 时保持稳定。输入可在负电源轨以下 100mV 以及正电源轨 2V 之内工作。这种宽输入电压范围与 120dB 的高 CMRR 特性相结合，使得 TLV07 非常适合在同相配置下工作。 TLV07 运算放大器的额定工作温度范围为 -40°C 至 +125°C。
商品特性
- 低失调电压：100μV（最大值）
- 轨到轨输出
- 低噪声：19nV/√Hz
- 单位增益稳定
- RFI 滤波输入
- 输入范围包括负电源
- 增益带宽：1MHz
- 低静态电流：930μA
- 全工业温度范围：-40°C 至 +125°C
- 采用符合行业标准的 8 引脚 SOIC 封装
应用领域
- 电池测试仪
- 电源模块内的跟踪放大器
- 商用电源变频器放大器
- 温度测量应力计放大器
