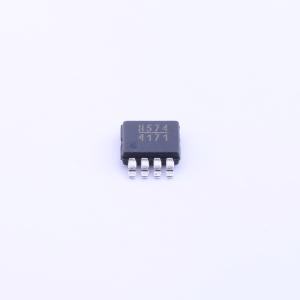

HMC574MS8ETR
3GHzGaAsMMICSPDT射频开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HMC574MS8和HMC574MS8E是低成本的8引脚MSOP封装SPDT开关，适用于高功率水平下的低失真传输/接收应用。这些设备可以控制从DC到3GHz的信号，特别适合于蜂窝/3G基础设施、WiMAX和WiBro应用，具有0.3dB的典型插入损耗。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC574MS8ETR
- 商品编号
- C208241
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | - | |
| 隔离度 | 30dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.3dB | |
| 工作电压 | 3V~8V | |
| 工作温度 | -40℃~+85℃ |
商品概述
HMC574MS8和HMC574MS8E是采用8引脚MSOP封装的低成本单刀双掷（SPDT）开关，适用于在高入射功率水平下要求极低失真的发射/接收应用。该器件可控制从直流到3 GHz的信号，典型插入损耗仅为0.3 dB，特别适用于蜂窝/3G基础设施、WiMAX和WiBro应用。该设计在+8 V偏置下可实现5 W的功率处理能力和+65 dBm的三阶截点。当处于“关断”状态时，RF1和RF2为反射短路。
商品特性
- 低插入损耗：0.3 dB
- 高三阶截点：+65 dBm
- 隔离度：30 dB
- 单正电源：+3至+8 V
- 表面贴装封装：MSOP8
- 包含在HMC-DK005设计套件中
应用领域
- 蜂窝/3G基础设施
- 专用移动无线电手持设备
- WLAN、WiMAX和WiBro
- 汽车远程信息处理系统
- 测试设备
