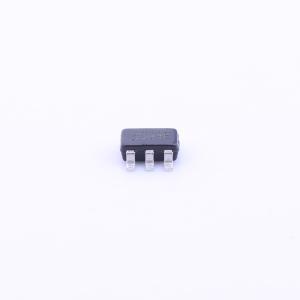

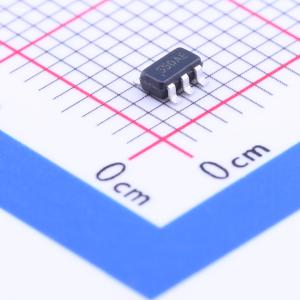

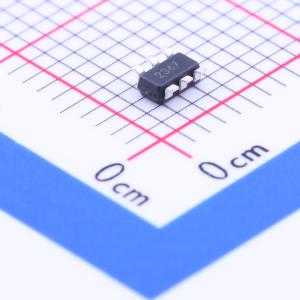

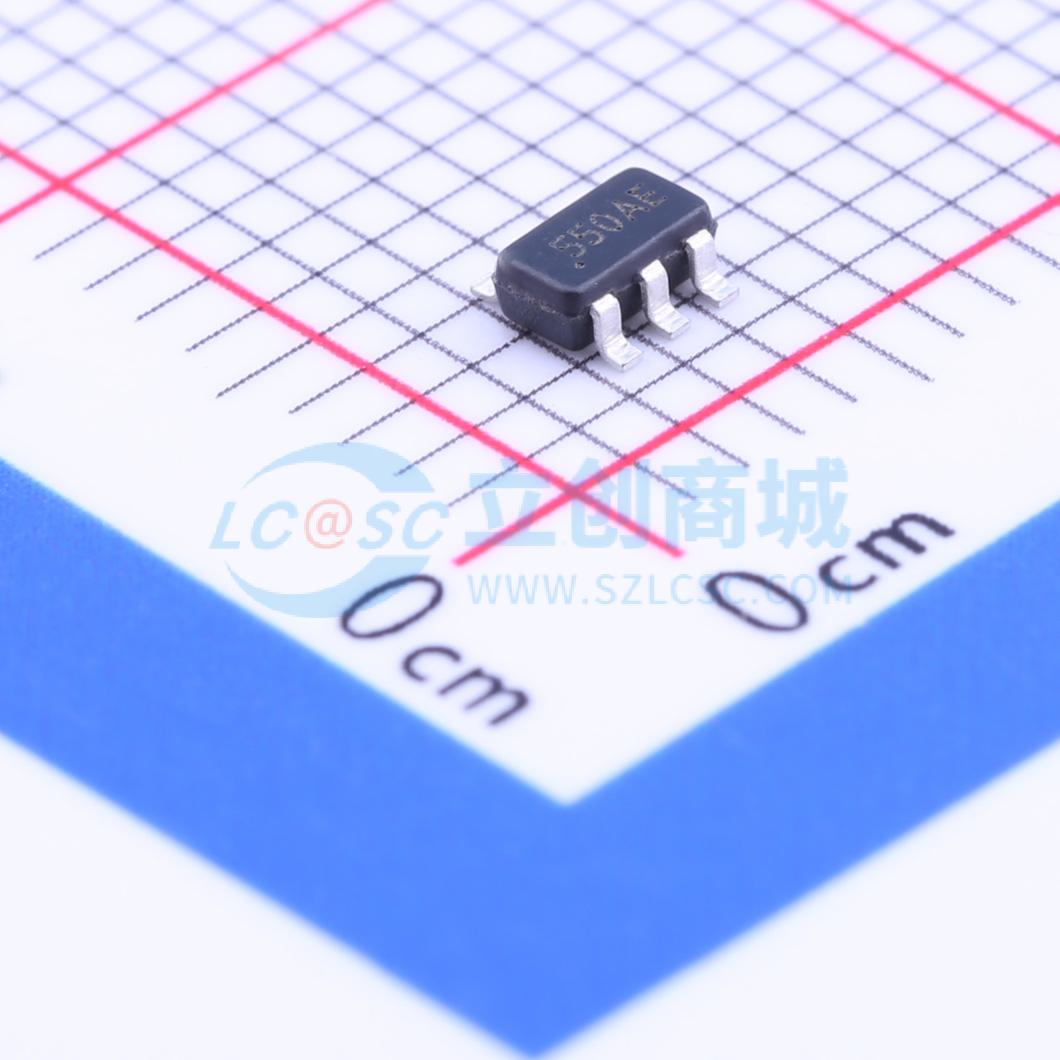

HMC550AE
6GHz宽带安全开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HMC550AE是一款低成本、低插入损耗、低电流消耗的单刀单掷(SPST)安全开关，采用6引脚SOT26封装。适用于需要低插入损耗和低电流消耗的应用，如RFID、ISM、汽车和便携式标签等。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC550AE
- 商品编号
- C208300
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.073克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 0Hz~6GHz | |
| 隔离度 | - |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 0.7dB | |
| 工作电压 | 3.3V | |
| 工作温度 | -40℃~+85℃ |
商品概述
HMC550A和HMC550AE是采用6引脚SOT26塑料封装的低成本单刀单掷（SPST）故障安全开关，适用于需要低插入损耗和极低电流消耗的开关应用。这些器件典型损耗为0.7 dB，可控制从直流到6 GHz的信号，特别适用于中频（IF）和射频（RF）应用，包括射频识别（RFID）、工业科学医疗（ISM）频段、汽车以及电池供电标签和便携式设备。当处于“关断”状态时，RF1和RF2为反射开路。该开关在“导通”状态下仅需极小的直流电流，并且与CMOS和部分TTL逻辑系列兼容。故障安全拓扑结构使得在未施加直流偏置时，开关通常处于“导通”状态，即从RF1到RF2的插入损耗较低。
商品特性
- 故障安全操作 - 无电源时“导通”
- 宽Vdd范围：1.2V至5V
- 极低导通状态电流：200 nA
- 低插入损耗：0.7 dB
- 高三阶交调截点（IP3）：+52 dBm
- 紧凑的SOT26表面贴装（SMT）封装
应用领域
- 射频识别（RFID）和电子收费系统（ETC）
- 标签、手机和便携式设备
- 工业科学医疗（ISM）频段、无线局域网（WLAN）、全球微波互联接入（WiMAX）和无线宽带（WiBro）
- 汽车远程信息处理系统
- 测试设备
