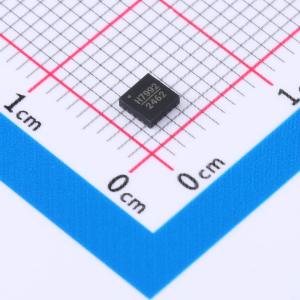

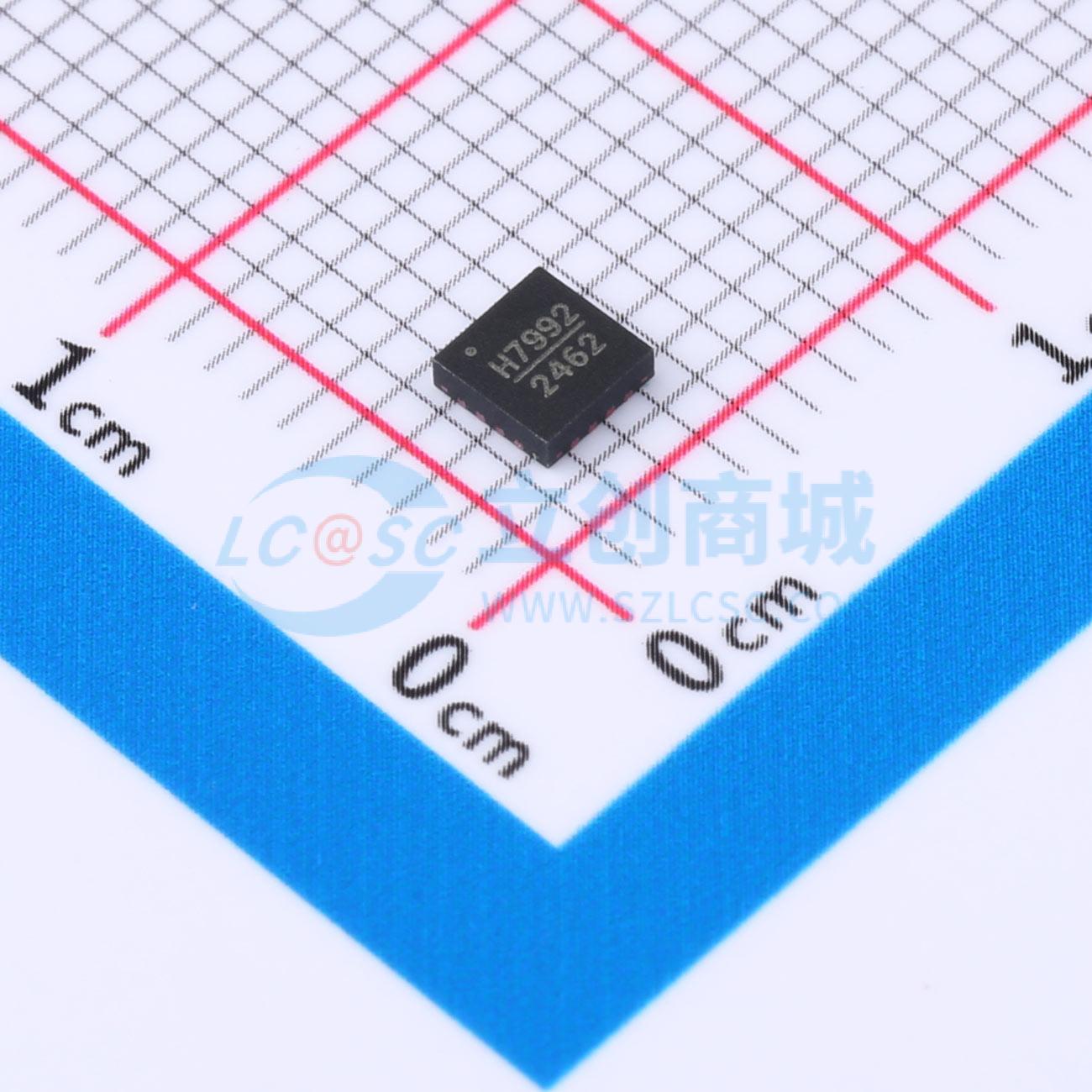

温馨提醒：图片仅供参考，商品以实物为准
HMC7992LP3DE
非反射型硅基SP4T开关，0.1 GHz至6.0 GHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 非反射式硅SP4T开关，0.1GHz至6.0GHz
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC7992LP3DE
- 商品编号
- C208307
- 商品封装
- LFCSP-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | 100MHz~6GHz | |
| 隔离度 | 45dB | |
| 插入损耗 | 1dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 35dBm | |
| 工作电压 | 3.3V~5V | |
| 工作温度 | -40℃~+105℃ |
商品概述
HMC7992是一款通用、无反射、频率范围为0.1 GHz至6.0 GHz的硅基单刀四掷（SP4T）开关，采用无引脚表面贴装封装。该开关非常适合蜂窝基础设施应用，在2 GHz时典型隔离度高达45 dB，插入损耗低至0.6 dB。它在高达6.0 GHz的频率范围内具有出色的功率处理能力，在5 V工作电压下，1 dB压缩点（P1dB）输入功率为35 dBm。HMC7992在低于0.1 GHz的低频段也具有良好的输入功率处理能力，最低可工作至10 kHz，在1 MHz时典型1 dB压缩点为21 dBm，三阶交调截点（IIP3）为37 dBm。 片上电路使HMC7992能够在3.3 V至5 V的单正电源电压范围内工作，同时也能接受0 V至1.8 V/3.3 V/5.0 V的单正控制电压。开关中集成的2:4解码器仅需两个控制输入信号，正控制电压范围为0 V至1.8 V/3.3 V/5.0 V，即可选择四条射频（RF）路径之一。
商品特性
- 无反射、50 Ω设计
- 高隔离度：2 GHz时典型值为45 dB
- 低插入损耗：2 GHz时为0.6 dB
- 高功率处理能力：直通路径33 dBm，端接路径27 dBm
- 高线性度：1 dB压缩点（P1dB）典型值为35 dBm；输入三阶交调截点（IIP3）典型值为58 dBm
- ESD等级：人体模型（HBM）2 kV，2类
- 单正电源：3.3 V至5.0 V
- 标准TTL、CMOS和1.8 V兼容控制
- 16引脚、3 mmx3 mm LFCSP封装（9 mm²）
- 引脚与HMC241ALP3E兼容
应用领域
- 蜂窝/4G基础设施
- 无线基础设施
- 汽车远程信息处理
- 移动无线电
- 测试设备
