温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | - | |
| 输入偏置电流(Ib) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压(Vos) | 100uV | |
| 压摆率(SR) | 1V/us | |
| 轨到轨 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述

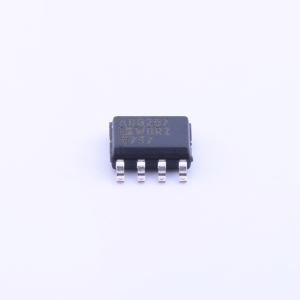

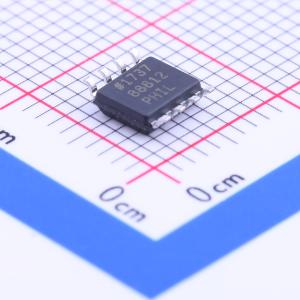

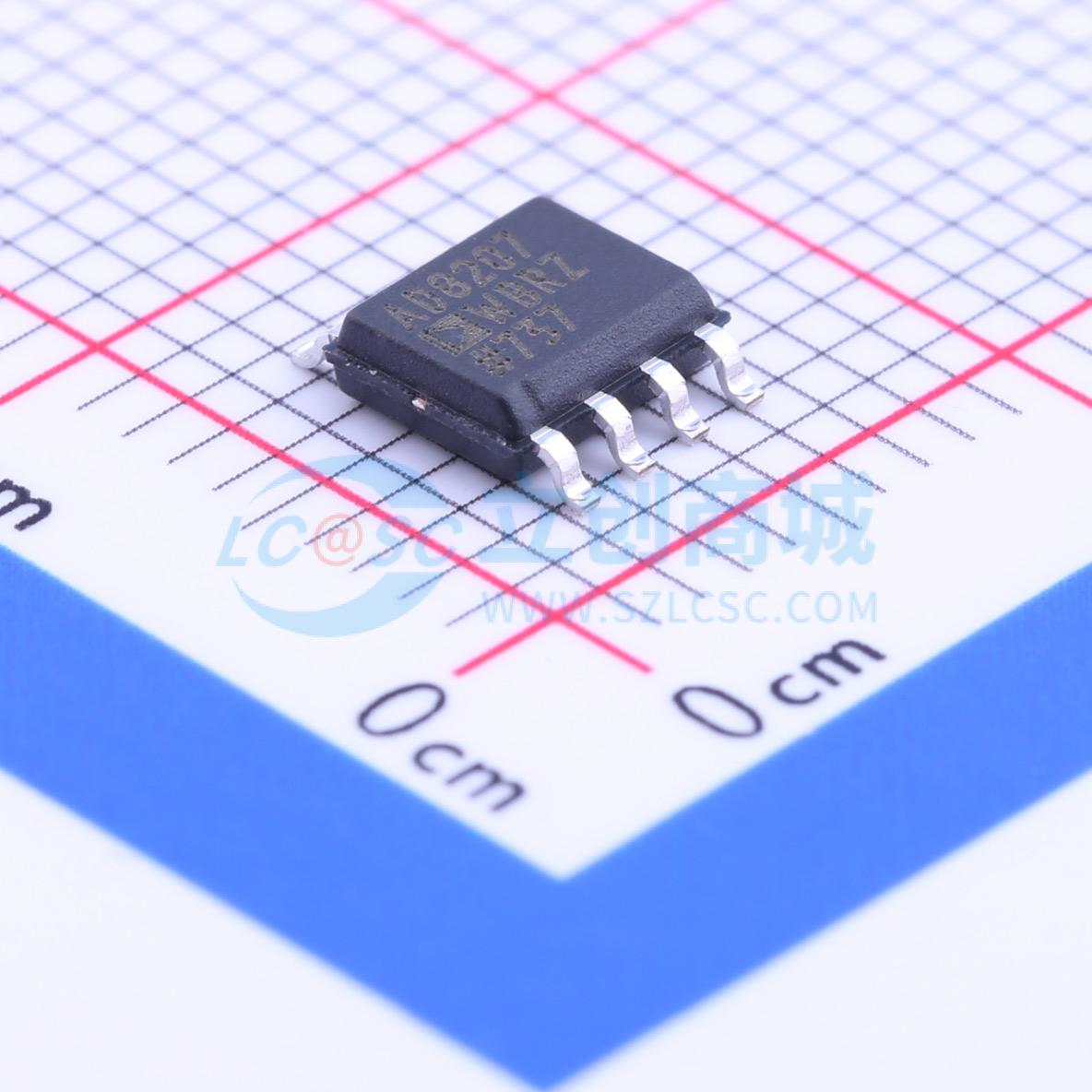

AD8207是一款单电源差分放大器，非常适合在存在大共模电压的情况下放大小差分电压。在5V电源供电时，其工作输入共模电压范围为 -4V至 +65V。AD8207可在3.3V至5V的单电源电压下工作，尤其适合承受大输入PWM共模电压，这在螺线管和电机控制应用中很常见。 AD8207采用8引脚SOIC封装。出色的直流性能随温度变化极小，可将测量环路中的误差降至最低。失调漂移通常小于500nV/°C，增益漂移通常低于10ppm/°C。 AD8207非常适合双向电流检测应用。它具有两个参考引脚V_REF1和V_REF2，用户可通过它们轻松将器件输出偏移至电源范围内的任意电压。将V_REF1连接到V+引脚，V_REF2连接到GND引脚时，输出设置为半量程。将两个引脚都连接到GND会使输出为单极性，起始电压接近地电位。将两个引脚都连接到V+会使输出为单极性，起始电压接近V+。通过向V_REF1和V_REF2引脚施加外部低阻抗电压，可实现其他输出偏移。
商品特性
- 非常适合电流分流应用
- 内置EMI滤波器
- 最大输入失调漂移为1μV/°C
- 高共模电压范围：工作范围为 -4V至 +65V（5V电源）、 -4V至 ±35V（3.3V电源），耐受范围为 -25V至 +75V
- 电源范围为3.3V至5.5V
- 宽工作温度范围： -40°C至 +125°C
- 双向电流监测
- 典型失调漂移 <500nV/°C
- 典型增益漂移 <10ppm/°C
- 直流至10kHz的共模抑制比 >90dB
- 符合汽车应用要求
应用领域
- 电机控制中的高端电流检测
- 螺线管控制
- 发动机管理
- 电动助力转向
- 悬架控制
- 车辆动态控制
- DC - DC转换器
