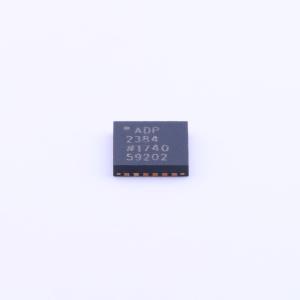

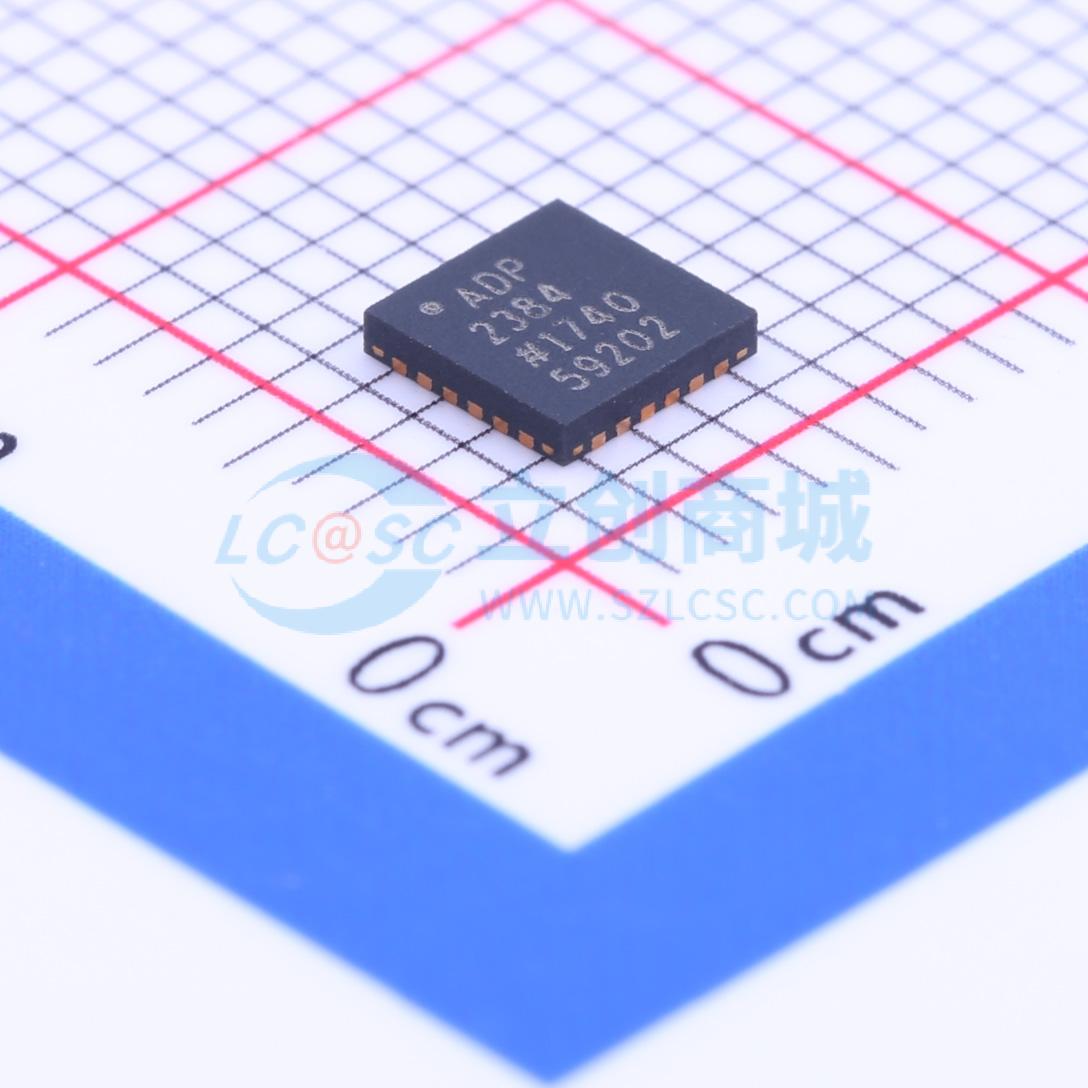

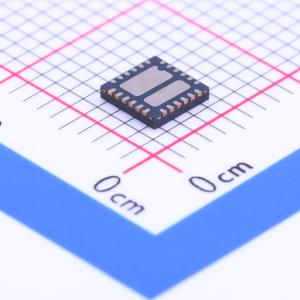

ADP2384ACPZN-R7
20V、4A同步降压DC-DC稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADP2384是一款20V、4A同步降压DC-DC稳压器,集成高端和低端MOSFET,提供高效率和设计灵活性。输入电压范围为4.5V至20V,输出电压可在0.6V至输入电压的90%范围内调整,最大连续输出电流为4A。开关频率可在200kHz至1.4MHz范围内编程。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP2384ACPZN-R7
- 商品编号
- C208277
- 商品封装
- LFCSP-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.905克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~20V | |
| 输出电压 | - | |
| 输出电流 | 4A | |
| 开关频率 | 200kHz~1.4MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2.9mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ADP2384是一款同步降压DC-DC稳压器，集成了一个44 mΩ高端功率MOSFET和一个11.6 mΩ同步整流器MOSFET，并采用紧凑型4 mm×4 mm LFCSP封装，可提供高效率解决方案。该器件使用峰值电流模式、恒频脉冲宽度调制(PWM)控制方案，具备出色的稳定性和瞬态响应。开关频率可在200 kHz至1.4 MHz范围内进行编程，同步功能允许开关频率与外部时钟同步以将系统噪声降至最低。 只需极少的外部元件，输入电压范围为4.5 V至20 V，输出电压可在0.6 V至输入电压的90%范围内进行调整，提供高达4 A的连续电流。该IC在禁用时从输入源汲取的电流不到120 μA。 该稳压器针对需要高效率和设计灵活性的高性能应用。外部补偿和可调软启动功能提供设计灵活性。电源良好输出和精密使能输入提供简单可靠的电源时序。 其它重要特性包括欠压闭锁(UVLO)、过压保护(OVP)、过流保护(OCP)、短路保护(SCP)和热关断(TSD)。在 -40°C至 +125°C的结温范围内工作。
商品特性
- 输入电压：4.5 V至20 V
- 集成MOSFET：44 mΩ/11.6 mΩ
- 基准电压：0.6 V±7%
- 连续输出电流：4 A
- 可编程开关频率：200 kHz至1.4 MHz
- 同步至外部时钟：200 kHz至1.4 MHz
- 780°反相时钟同步
- 精密使能和电源良好指示
- 外部补偿
- 提供外部可调选项的内部软启动
- 启动后进入预充电输出
- ADIsimPower设计工具支持
应用领域
- 通信基础设施
- 网络和服务器
- 工业和仪器仪表
- 医疗保健
- 中间供电轨转换
- DC-DC负载点应用
