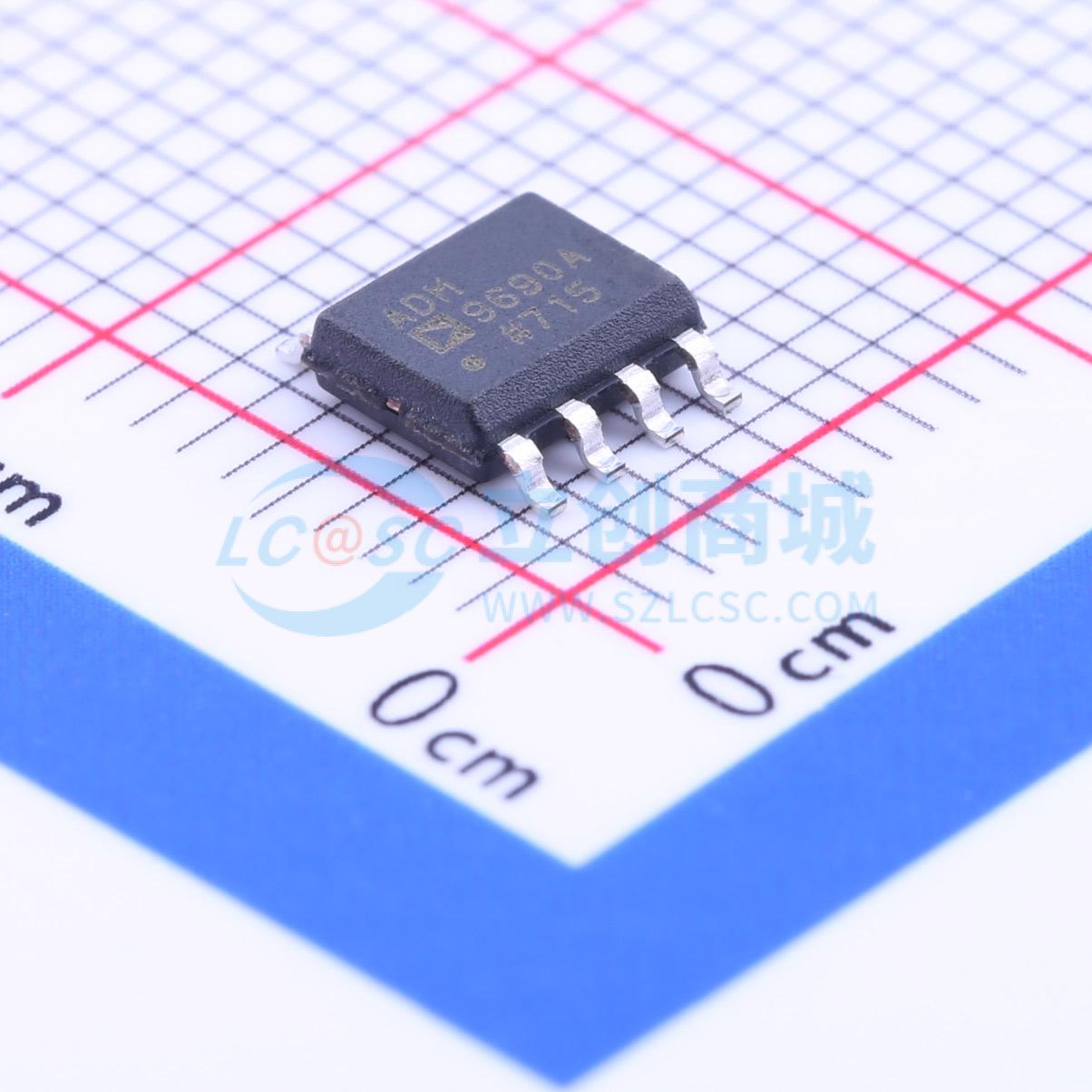

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 4.3V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 4.31V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 无 | |
| 看门狗定时器 | 有 | |
| 复位超时 | 50ms | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADM9690包含一个电压监测比较器和一个看门狗定时器监测器。它旨在通过看门狗功能监测微处理器的5V电源和微处理器的运行情况。 电压监测比较器监测VMON引脚的电压。如果电压超出容差范围（如在电源故障时），将产生两个复位信号。两个复位信号同时变为有效（低电平）。当VMON低于阈值时，它们将保持有效状态；在VMON升至复位阈值以上后，RESET(1)保持50 ms有效，RESET(2)保持60 ms有效。RESET(1)用于为微处理器提供上电复位信号，而RESET(2)用于使额外的电路保持复位状态，直到微处理器在上电后重新获得控制权。电压监测电路在VCC低至2V时仍可正常工作。 看门狗定时器监测电路用于监测WDI输入引脚的活动情况。该输入通常连接到微处理器的一个输出引脚。其功能是检查微处理器是否陷入无限循环。如果在看门狗超时时间内没有活动，两个复位输出将被激活。与上述情况相同，RESET(1)保持50 ms低电平，RESET(2)再保持10 ms低电平。当RESET(1)变为无效时，看门狗定时器将重新启动。实际的看门狗超时时间可通过两个选择输入SEL1和SEL2进行调整。 ADM9690采用8引脚SOIC封装。它适用于工业温度范围。
商品特性
- 精密电压监测器（4.31 V）
- 看门狗超时监测器
- 可选的看门狗超时时间 — 0.75 ms、1.5 ms、12.5 ms、25 ms
- 两个复位输出
应用领域
- 微处理器系统
- 计算机
- 打印机
- 控制器
- 智能仪器
