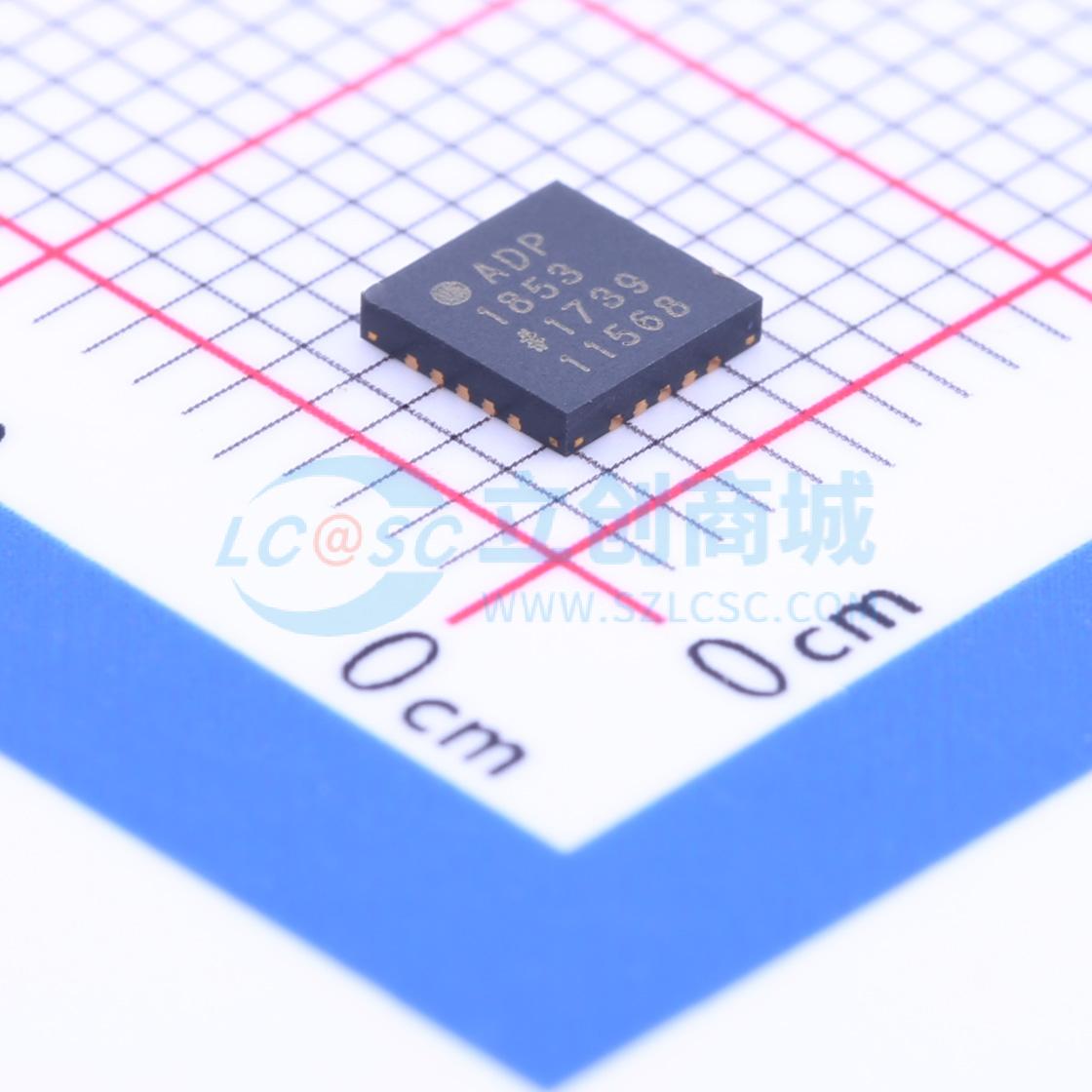

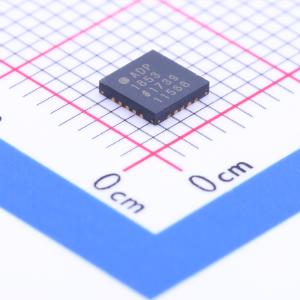

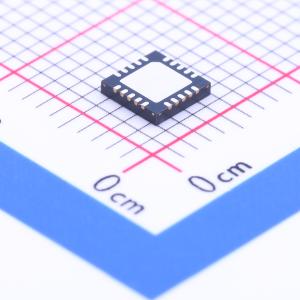

ADP1853ACPZ-R7
ADP1853同步降压DC-DC控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADP1853是一款集成电压跟踪和同步功能的同步降压DC-DC控制器,具有宽输入电压范围（2.75V至20V）和高输出电流（最大25A）。它支持电流模式和电压模式工作,并具备多种保护功能,如过压、过流和热保护。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP1853ACPZ-R7
- 商品编号
- C208285
- 商品封装
- LFCSP-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.75V~20V | |
| 输出电压 | - | |
| 输出电流 | 25A | |
| 开关频率 | 200kHz~1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4.2mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
ADP1853是一款宽输入范围的DC/DC同步降压控制器，能够采用常用的3.3 V至12 V(最高可达20 V)电压输入工作。该器件一般采用电流模式工作，并使用谷值电流检测来提供对数字负载的最快阶跃响应。它还可以配置为具有低噪声和串扰的电压模式控制器，以用于敏感负载。 ADP1853可以用作电源系统的主同步时钟，方便控制器之间进行同步。CLKOUT信号可以同步ADP185x系列中的其它器件，使得从器件相对于主器件产生相移，从而降低输入纹波电流、改善EMI并缩减输入大电容的大小。ADP1853也可以配置为从器件来实现电流共享。此外，该器件包括精确跟踪、精密使能和电源良好指示功能来用于实现时序控制。它具有高速、高峰值电流栅极驱动能力，可实现高能效功率转换。该器件可配置为在跳脉冲省电模式下工作，从而降低开关损耗并提高轻载和待机状态下的效率。 借助精确限流，可在更严密的容差范围内进行设计并降低整体转换器尺寸和成本。在 -40°C至125°C温度范围内，ADP1853可以采用高精度基准电压源来下调至0.6 V输出，且容差为 ±1%。 ADP1853的宽输入电压范围为设计师提供了极大的灵活性，使其适用于各种系统配置；环路补偿、软启动、频率设置、省电模式、限流、电流检测增益等均可通过外部元件进行编程设置。此外，电流和电压模式下均支持通过外部RAMP电阻选择最佳斜率和VIN馈通，以便提供出色的线路抑制。线性稳压器和用于高端驱动器的自举二极管均已内置其中。 保护特性包括：欠压闭锁、过压/过流/短路保护及过温保护。
商品特性
- 输入电压范围：2.75 V至20 V
- 输出电压范围：0.6 V至90% VIN
- 最大输出电流25 A以上
- 带电流检测输入的电流模式结构
- 可配置为电压模式
- 整个温度范围内 ±1%的输出电压精度
- 电压跟踪输入
- 可编程频率：200 kHz至1.5 MHz
- 同步输入
- 内部时钟输出
- 轻载时的省电模式
- 精密使能输入
- 电源良好引脚内置上拉电阻
- 可调软启动
- 可编程电流检测增益
- 集成自举二极管
- 启动进入预充电负载
- 外部可调的斜率补偿
- 适合任意输出电容
- 过压和过流保护
- 热过载保护
- 输入欠压闭锁(UVLO)
- 采用20引脚、4 mm×4 mm LFCSP封装
- 受ADIsimPower设计工具支持
应用领域
- 中间总线及需要电源时序和跟踪能力的POL系统
- 电信基站
- 网络
- 工业和仪器仪表
- 医疗和保健
