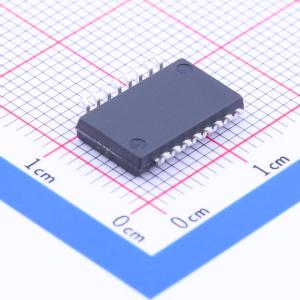

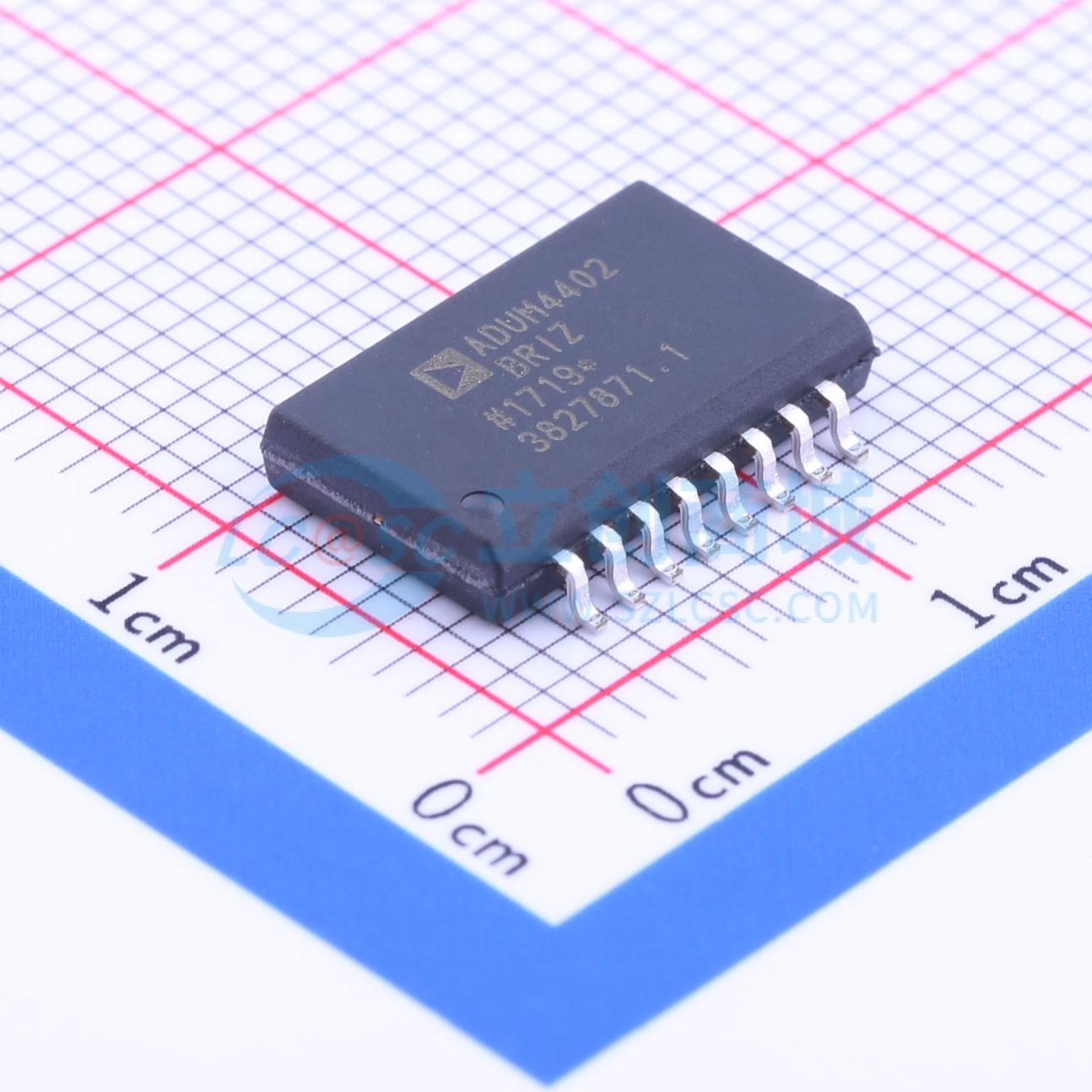

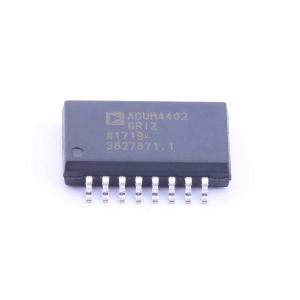

ADUM4402BRIZ

ADuM440x是基于iCoupler技术的四通道数字隔离器。这些隔离组件结合了高速CMOS和单片空心变压器技术，具备卓越的性能特点，优于光耦合器器件和其他集成耦合器等替代产品。 ADuM440x隔离器以多种通道配置和数据速率提供四个独立的隔离通道。所有型号两侧的电源电压范围为3.0 V至5.5 V，既与低电压系统兼容，又能在隔离屏障上实现电压转换功能。ADuM440x隔离器具有专利刷新功能，可确保在无输入逻辑转换以及上电/掉电情况下的直流正确性。 该系列隔离器功耗极低，在高达10 Mbps的可比数据速率下，其功耗仅为同类隔离器的十分之一至六分之一。ADuM440x的所有型号均具有低脉冲宽度失真（C级小于2 ns）。此外，每个型号都有输入毛刺滤波器，可防止外部噪声干扰。 ADuM440x在电路和布局上进行了改进，有助于实现系统级IEC 61000 - 4 - x合规性（ESD/突发/浪涌）。ADuM440x在这些测试中的具体性能很大程度上取决于用户电路板或模块的设计和布局。

• 符合IEC 61000 - 4 - x标准的增强型系统级ESD性能
• 安全和法规认证（RI - 16封装）UL认证：根据UL 1577标准，1分钟内5000 V rms；CSA组件验收通知#5A；IEC 60601 - 1：250 V rms（加强绝缘）；IEC 60950 - 1：400 V rms（加强绝缘）；VDE合格证书DIN V VDE V 0884 - 10（VDE V 0884 - 10）：2006 - 12；V10RM = 846 V峰值
• 低功耗运行：5 V供电时，0 Mbps至2 Mbps下每通道最大1.4 mA；10 Mbps下每通道最大4.3 mA；90 Mbps下每通道最大34 mA；3.3 V供电时，0 Mbps至2 Mbps下每通道最大0.9 mA；10 Mbps下每通道最大2.4 mA；90 Mbps下每通道最大20 mA
• 双向通信
• 3.3 V/5 V电平转换
• 高温运行：105℃
• 高数据速率：直流至90 Mbps（NRZ）
• 精确的时序特性：最大脉冲宽度失真2 ns；通道间匹配最大2 ns
• 高共模瞬态抗扰度：>25 kV/μs
• 输出使能功能
• 16引脚SOIC宽体封装版本（RW - 16）
• 16引脚SOIC宽体增强爬电距离版本（RI - 16）

• 通用、高压、多通道隔离
• 医疗设备
• 电机驱动器
• 电源
