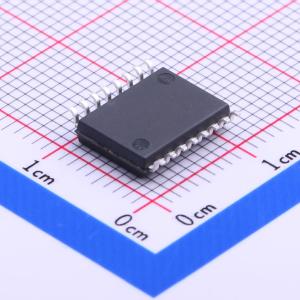

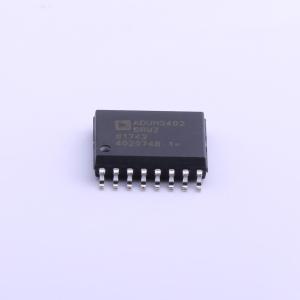

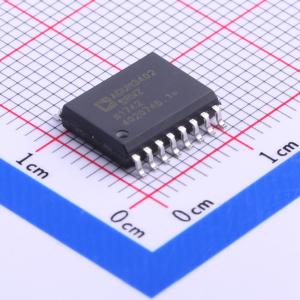

ADUM3402BRWZ

ADuM3400/ADuM3401/ADuM3402是基于iCoupler技术的4通道数字隔离器。这些隔离组件结合了高速CMOS和单片空心变压器技术，具有优于光耦合器等替代产品的出色性能特点。 iCoupler器件消除了与光耦合器通常相关的设计难题。通过简单的iCoupler数字接口和稳定的性能特点，消除了典型光耦合器在电流传输比不确定、传输函数非线性以及温度和寿命影响方面的问题。这些iCoupler产品无需外部驱动器和其他分立组件。此外，在可比的信号数据速率下，iCoupler器件的功耗是光耦合器的十分之一到六分之一。 这些隔离器以各种通道配置和数据速率提供四个独立的隔离通道。所有型号的两侧电源电压范围为3.0 V至5.5 V，既与低电压系统兼容，又能在隔离屏障上实现电压转换功能。隔离器具有专利的刷新功能，可确保在输入逻辑无转换以及上电/掉电条件下的直流正确性。 与ADuM1400/ADuM1401/ADuM1402隔离器相比，ADuM3400/ADuM3401/ADuM3402隔离器包含各种电路和布局更改，以提高相对于系统级IEC 61000 - 4 - x测试（ESD/脉冲群/浪涌）的性能。这两组隔离器在这些测试中的具体性能很大程度上取决于用户电路板或模块的设计和布局。

• 符合IEC 61000 - 4 - x标准的增强型系统级ESD性能
• 低功耗运行
• 5 V工作：在0 Mbps至2 Mbps时，每通道最大1.4 mA；在10 Mbps时，每通道最大4.3 mA；在90 Mbps时，每通道最大34 mA
• 3.3 V工作：在0 Mbps至2 Mbps时，每通道最大0.9 mA；在10 Mbps时，每通道最大2.4 mA；在90 Mbps时，每通道最大20 mA
• 双向通信
• 3.3 V/5 V电平转换
• 高温运行：105℃
• 高数据速率：直流至90 Mbps（NRZ）
• 精确的时序特性：最大脉冲宽度失真2 ns，通道间最大匹配误差2 ns
• 高共模瞬态抗扰度：>25 kV/μs
• 输出使能功能
• 16引脚宽体SOIC封装，符合RoHS标准
• 安全和法规认证：UL认证：按照UL 1577标准，2500 V rms持续1分钟；CSA组件验收通知5A；VDE合格证书DIN V VDE V 0884 - 10（VDE V 0884 - 10）：2006 - 12，V10RM = 560 V峰值

• 通用多通道隔离
• SPI/数据转换器隔离
• RS - 232/RS - 422/RS - 485收发器
• 工业现场总线隔离
