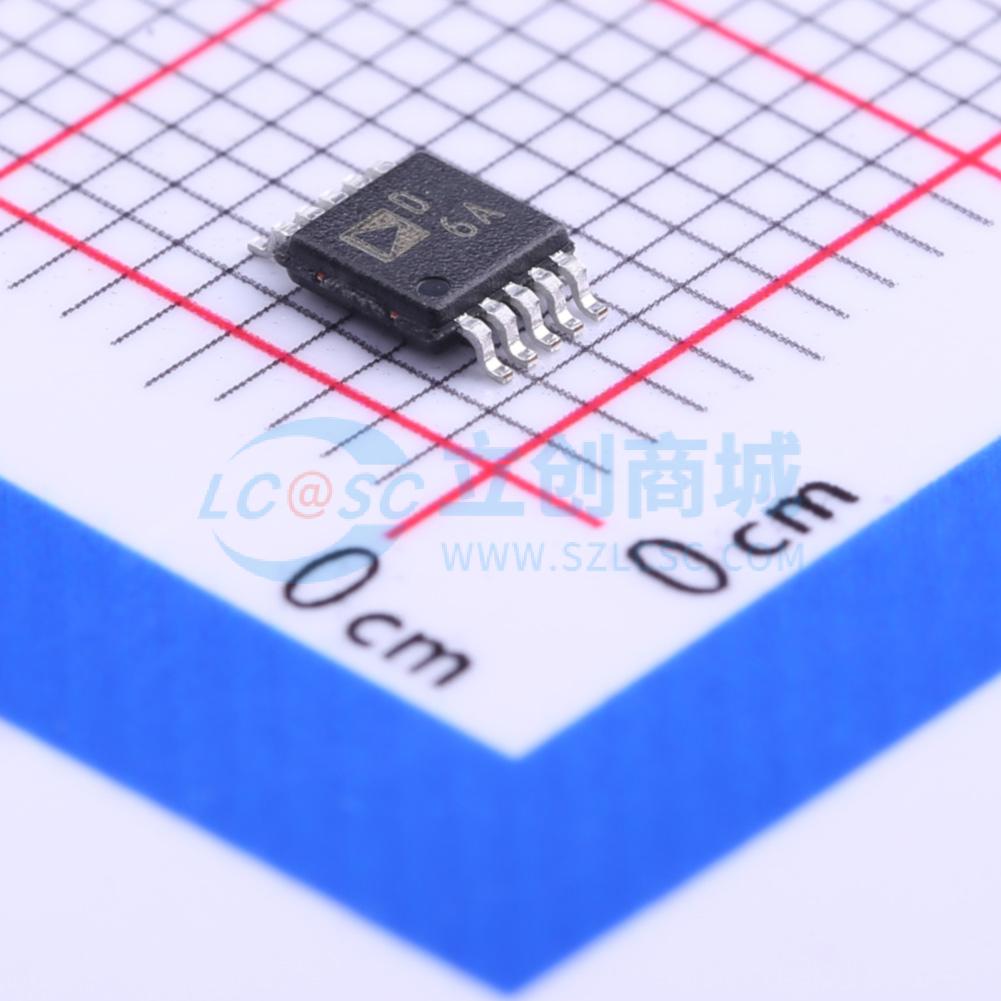

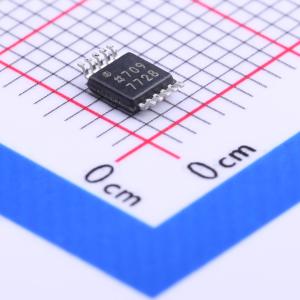

AD5312ARMZ

AD5302/AD5312/AD5322 是双路 8 位、10 位和 12 位缓冲电压输出 DAC，采用 10 引脚 MSOP 封装，可在 2.5 V 至 5.5 V 单电源下工作，3 V 供电时功耗为 230 μA。其片上输出放大器使输出能够以 0.7 V/μs 的压摆率实现轨到轨摆动。AD5302/AD5312/AD5322 采用通用的 3 线串行接口，时钟速率最高可达 30 MHz，兼容标准 SPI、QSPI、MICROWIRE 和 DSP 接口标准。 两个 DAC 的参考电压源自两个参考引脚（每个 DAC 一个）。参考输入可配置为缓冲或非缓冲输入。使用异步 LDAC 输入可同时更新两个 DAC 的输出。这些器件集成了上电复位电路，确保 DAC 输出上电至 0 V，并保持该状态直至向器件进行有效写入操作。器件具备掉电功能，可将器件在 5 V 时的电流消耗降至 200 nA（3 V 时为 50 nA），并在掉电模式下提供软件可选的输出负载。 这些器件在正常工作时的低功耗特性使其非常适合便携式电池供电设备。5 V 供电时功耗为 1.5 mW，3 V 供电时为 0.7 mW，掉电模式下可降至 1 μW。

• AD5302：1 个封装内包含两个 8 位缓冲 DAC A 版本：±η LSB 积分非线性，B 版本：±0.5 LSB 积分非线性
• AD5312：1 个封装内包含两个 10 位缓冲 DAC A 版本：±4 LSB 积分非线性，B 版本：±z LSB 积分非线性
• AD5322：1 个封装内包含两个 12 位缓冲 DAC A 版本：±16 LSB 积分非线性，B 版本：±8 LSB 积分非线性
• 10 引脚 MSOP 封装
• 微功耗运行：5 V 时为 300 μA（包括参考电流）
• 掉电至 5 V 时 200 nA，3 V 时 50 nA
• 2.5 V 至 5.5 V 电源供电
• 双缓冲输入逻辑
• 所有代码下设计保证单调
• 缓冲/非缓冲参考输入选项
• 0 V 至 VREF 输出电压
• 上电复位至 0 V
• 通过 LDAC 同时更新 DAC 输出
• 带施密特触发输入的低功耗串行接口
• 片上轨到轨输出缓冲放大器
• 符合汽车应用要求

• 便携式电池供电仪器
• 数字增益和失调调整
• 可编程电压和电流源
• 可编程衰减器
