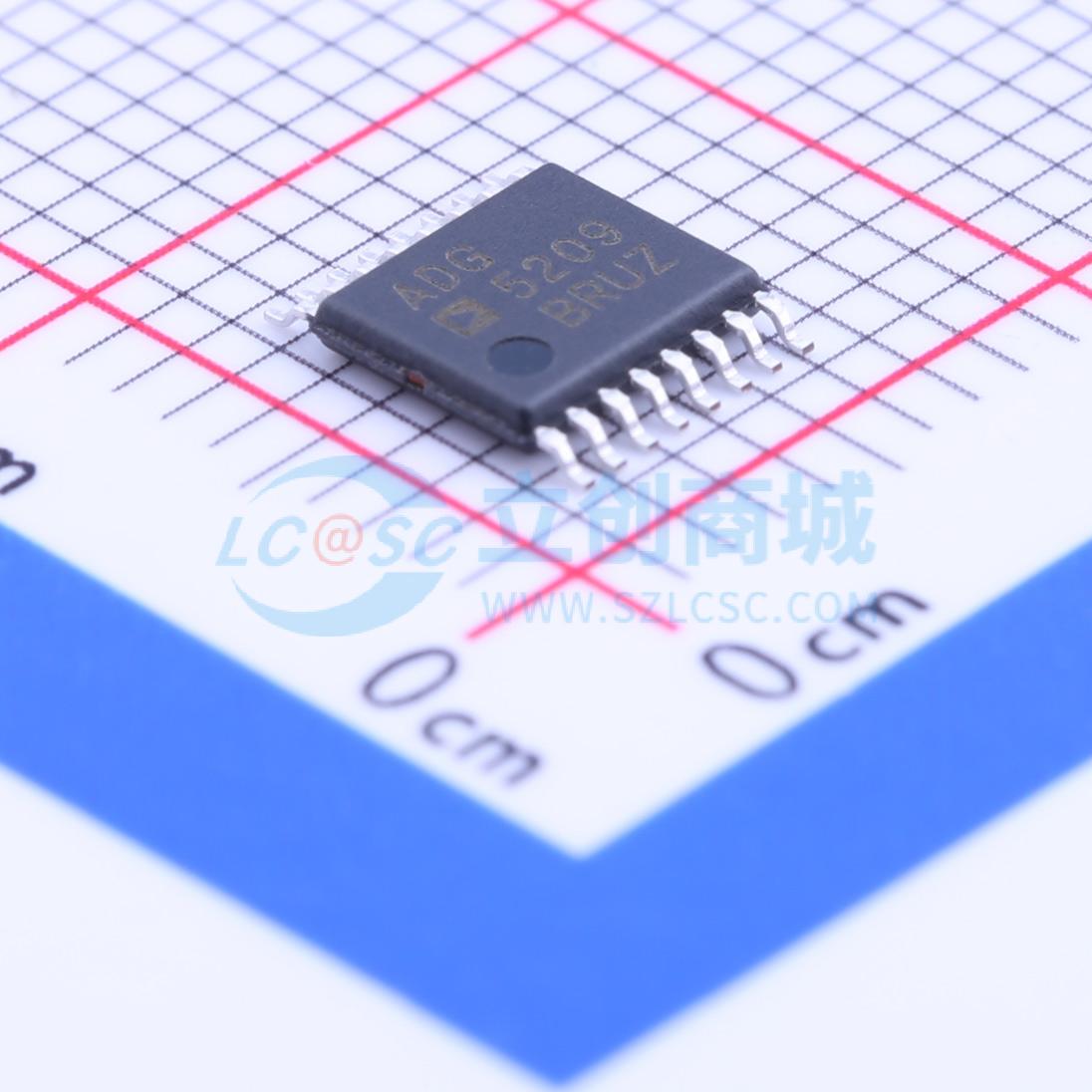

温馨提醒：图片仅供参考，商品以实物为准

ADG5209BRUZ

高压防门锁型4/8通道多路复用器

描述: 均为单芯片CMOS模拟多路复用器，分别内置8个单端通道和4个差分通道。适用于自动测试设备、数据采集、仪器仪表、音频和视频开关、通信系统等应用。
品牌名称: ADI(亚德诺)
商品型号: ADG5209BRUZ
商品编号: C207954
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.19克(g)

商品参数

商品概述

ADG5208/ADG5209均为单芯片CMOS模拟多路复用器，分别内置8个单端通道和4个差分通道。ADG5208根据3位二进制地址线A0、A1和A2所确定的地址，将8路输入之一切换至公共输出。ADG5209根据2位二进制地址线A0和A1所确定的地址，将4路差分输入之一切换至公共差分输出。两款器件均提供EN输入，用来使能或禁用器件。EN禁用时，所有通道均关断。这些开关具有超低电容和电荷注入特性，因而是要求低毛刺和快速建立时间的数据采集与采样保持应用的理想解决方案。较快的开关速度及高信号带宽，使这些器件适合视频信号切换应用。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。 ADG5208/ADG5209无VL引脚，逻辑电源由片内电压发生器在内部产生。

商品特性

防闩锁
5.5 pF关断源极电容
52 pF关断漏极电容
0.4 pC电荷注入
低导通电阻：160 Ω(典型值)
±9 V至±22 V双电源供电
9 V至40 V单电源供电
最大额定电源电压：48 V
额定电源电压范围：±15 V、±20 V、+12 V、+36 V
模拟信号范围：VSS至VDD
人体模型(HBM)ESD额定值4 kV：I/O端口至电源；1 kV：I/O端口至I/O端口；4 kV：所有其他引脚
沟道隔离可防止闩锁。电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象
3 V逻辑兼容数字输入。VINH = 2.0 V，ΔVINL = 0.8 V
无需VL逻辑电源

应用领域

自动测试设备
数据采集
仪器仪表
音频和视频开关
通信系统

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(96个/管，最小起订量 1056 个)

个

起订量：1056 个96个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	4
	工作电压	9V~40V；-22V~-9V；9V~22V
	导通时间(ton)	245ns

	属性	参数值
	导通电阻(Ron)	160Ω
	关闭时间(toff)	180ns
	工作温度	-40℃~+125℃
	导通电容(Con)	31pF
	带宽	133MHz
