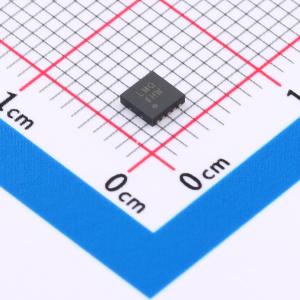

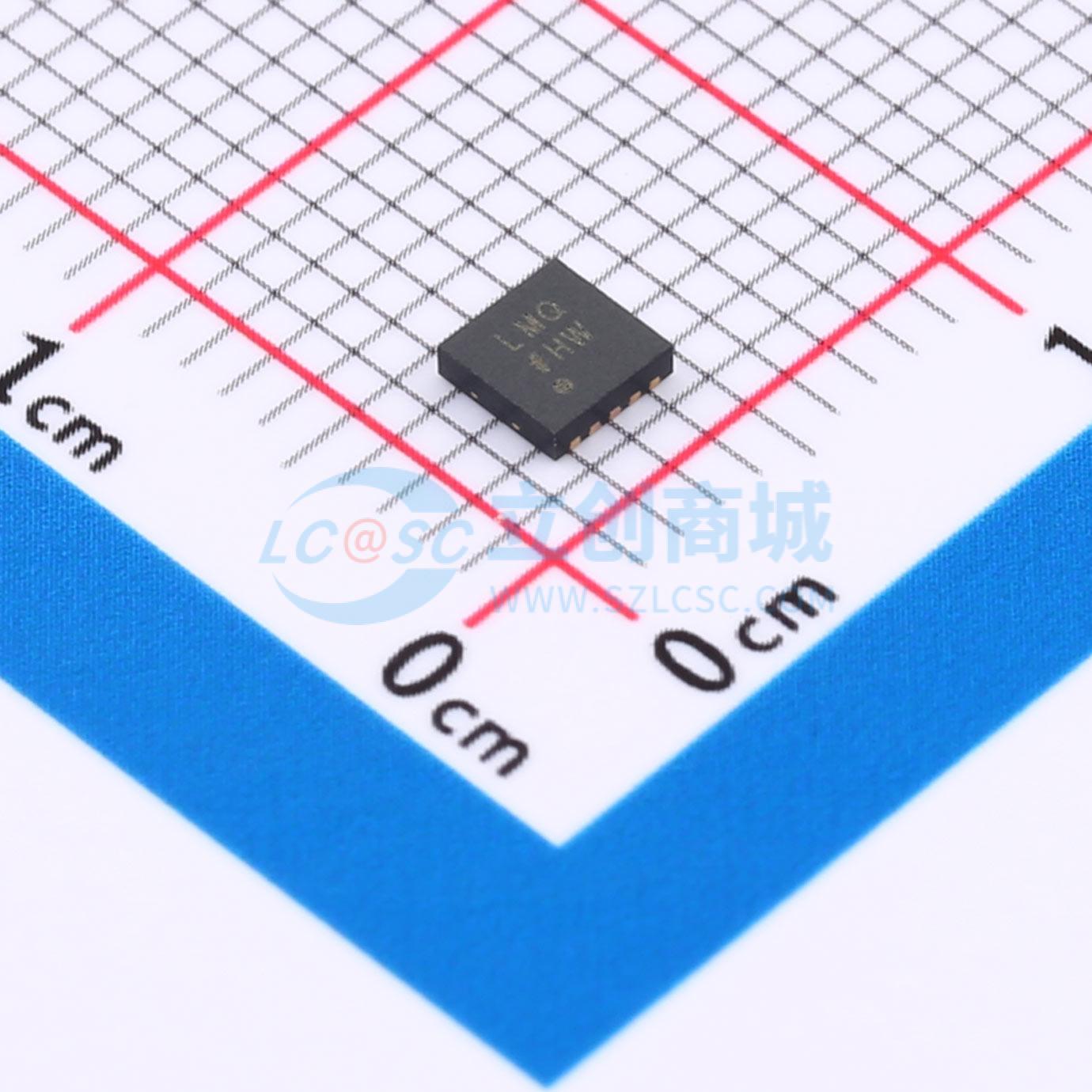

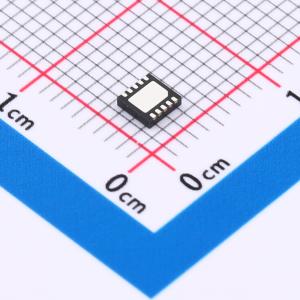

温馨提醒：图片仅供参考，商品以实物为准
ADP2230ACPZ-R7
双通道、2 MHZ、800 mA、同步、低静态电流降压调节器
- 描述
- ADP2230在一个小型10引脚、3 mm × 3 mm的LFCSP封装中集成了两个高效、低静态电流、800 mA的降压型直流-直流转换器。整个解决方案仅需五个小型外部元件。当ADP2230搭配三个0603电容和两个2 mm × 2 mm电感使用时，整个解决方案的尺寸约为48 mm²，是满足各种便携式应用的最小占位面积解决方案
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP2230ACPZ-R7
- 商品编号
- C207965
- 商品封装
- LFCSP-WD-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.3V~6.5V | |
| 输出电压 | 800mV~6V | |
| 输出电流 | 800mA | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 15uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ADP2230在一个小型10引脚、3 mm×3 mm的LFCSP封装中集成了两个高效、低静态电流、800 mA的降压型直流-直流转换器。整个解决方案仅需五个小型外部元件。当ADP2230搭配三个0603电容和两个2 mm×2 mm电感使用时，整个解决方案的尺寸约为48 mm²，是满足各种便携式应用的最小占位面积解决方案。 ADP2230降压稳压器采用专有的高速、电流模式、恒定频率PWM控制方案，具有出色的稳定性和瞬态响应。两个降压输出异相工作，以降低输入电流纹波。为确保便携式应用中电池的最长使用寿命，ADP2230具备节能变频模式，可在轻载条件下降低开关频率。 在逻辑控制关断期间，输入与输出断开连接，从输入源汲取的电流小于0.1 μA。ADP2230的输入电压范围为2.3 V至6.5 V，允许使用多节碱性电池、镍氢电池、锂电池或其他标准电源。 ADP2230提供多种设置工作频率的选项。为了最大化轻载效率，ADP2230可在PSM模式下以降低的开关频率运行，并在负载增加时自动切换到PWM模式。当噪声考虑比效率更重要时，ADP2230可强制在仅PWM模式下以2 MHz频率运行。ADP2230还可通过SYNC引脚与1.5 MHz至2.5 MHz的外部时钟同步。使用外部时钟同步控制时，两个降压输出与施加的时钟信号同相工作。 ADP2230集成了内部功率开关、同步整流器和补偿电路，以减少外部元件数量并最大化效率。其他关键保护特性包括欠压锁定以防止电池深度放电、内部软启动以防止启动时输入电流过冲，以及集成的开关电阻QOD功能，该功能可在器件禁用时自动对输出进行放电。短路保护和热过载保护电路可防止在恶劣条件下器件损坏。
商品特性
- 输入电压范围：2.3 V至6.5 V
- 固定和可调输出电压选项 固定输出电压对选项：1.2 V/1.8 V、1.2 V/3.3 V、1.8 V/3.3 V 可调输出电压范围：0.8 V至6 V
- 最小保证连续输出电流：800 mA
- 最高效率达94%
- 节能模式（PSM）下两个通道的静态电流低至15 μA
- 低关断电流：典型值0.1 μA
- 700%占空比，适用于低压差工作
- SYNC引脚开关频率选项 2 MHz固定脉宽调制（PWM）模式 2 MHz PSM/PWM自动转换模式 1.5 MHz至2.5 MHz外部时钟同步
- 每个输出均有带精确阈值的使能输入
- 780°相移PWM输出，可实现最小的y_IN纹波
- 限流和热关断（TSD）保护
- 快速输出放电（QOD）
- 10引脚、3 mm×3 mm×0.75 mm LFCSP封装
应用领域
- 便携式和电池供电设备
- 自动抄表器（WSN）
- 销售点和交易处理仪器
- 手机
- 数码相机和音频设备
- 医疗仪器
- 中尺寸显示平板电脑和笔记本
