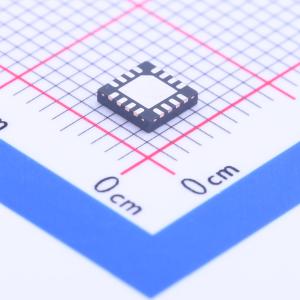

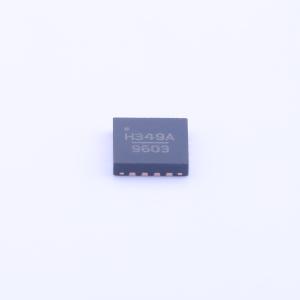

温馨提醒：图片仅供参考，商品以实物为准
HMC349ALP4CE
高隔离度非反射SPDT射频开关，DC-4GHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HMC349ALP4CE是一款高隔离度非反射DC至4GHzGaAsMESFETSPDT开关，采用低成本无引脚表面贴装封装。该开关适用于蜂窝/PCS/3G基站应用，提供60到65dB的隔离度，0.9dB的插入损耗和+53dBm的输入IP3。其功率处理能力在3.5GHzWLL频段内表现优秀，压缩点为+31dBm。片上电路允许单个正电压控制（0/+5V）在非常低的直流电流下工作。启用输入（EN）设置为逻辑高电平时，开关将处于“全部关闭”状态。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- HMC349ALP4CE
- 商品编号
- C207982
- 商品封装
- QFN-16-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 频率 | - | |
| 隔离度 | 62dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗 | 1.4dB | |
| 工作电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
HMC349ALP4CE是一款高隔离、非反射式、直流至4 GHz的砷化镓（GaAs）金属半导体场效应晶体管（MESFET）单刀双掷（SPDT）开关，采用低成本无引脚表面贴装封装。该开关非常适合蜂窝/个人通信系统（PCS）/3G基站应用，可实现60至65 dB的隔离度、低至0.9 dB的插入损耗以及+53 dBm的输入三阶交调截点（IP3）。在高达3.5 GHz的无线本地环路（WLL）频段内，该开关的功率处理能力出色，其1 dB压缩点（P1dB）为+31 dBm。片上电路允许在极低直流电流下通过0/+5 V的单正电压进行控制。使能输入（EN）设置为逻辑高电平时，开关将处于“全关”状态。
商品特性
- 高隔离度：1 GHz时为67 dB，2 GHz时为62 dB
- 单正电压控制：0/+5 V
- 输入三阶交调截点（IP3）：+53 dBm
- 非反射式设计
- 全关状态
- 16 mm²无引脚四方扁平无引脚封装（QFN）表面贴装封装
应用领域
- 基站基础设施
- 多点多信道分布式系统（MMDS）和3.5 GHz无线本地环路（WLL）
- 有线电视（CATV）/电缆调制解调器终端系统（CMTS）
- 测试仪器
