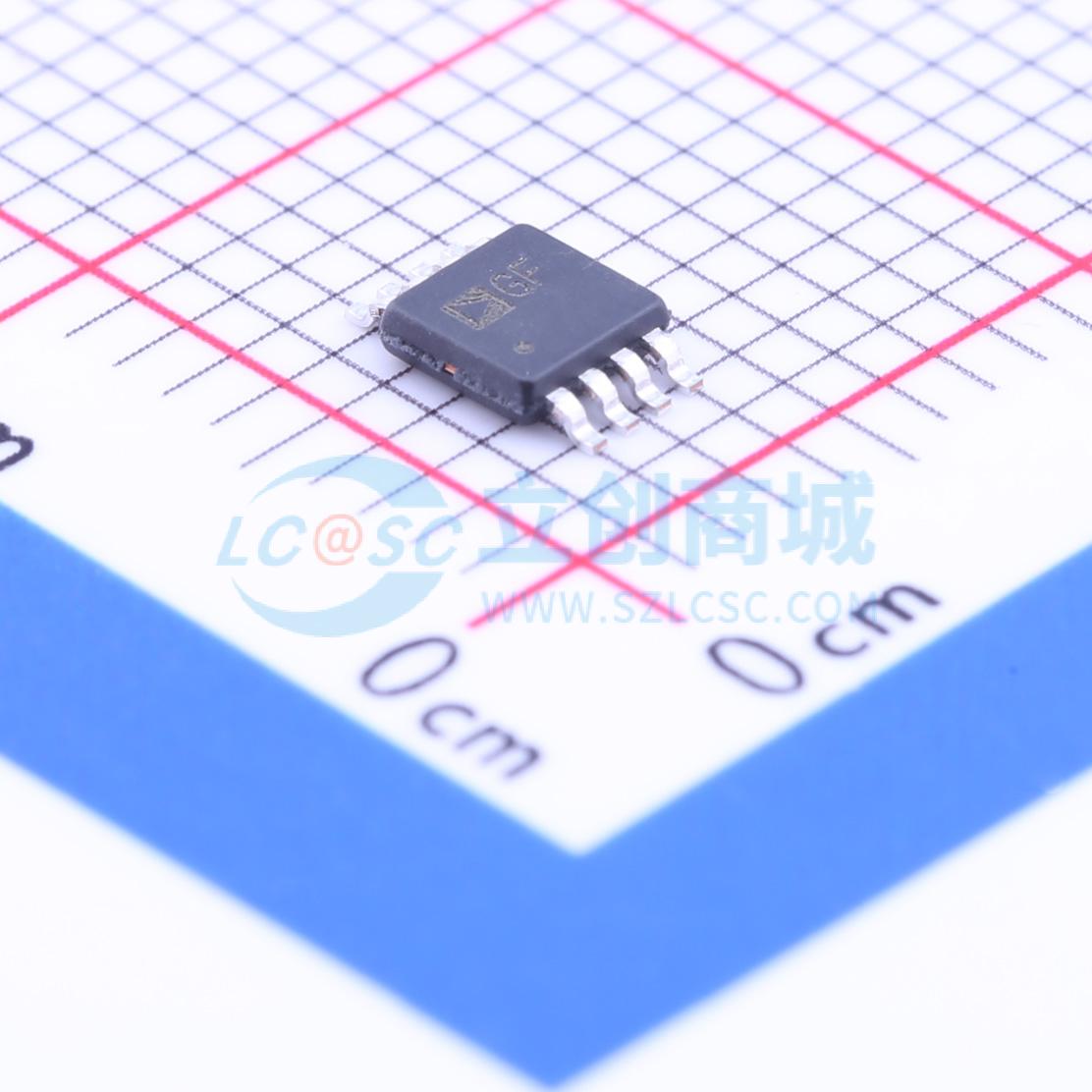

温馨提醒：图片仅供参考，商品以实物为准

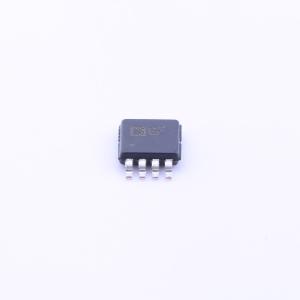

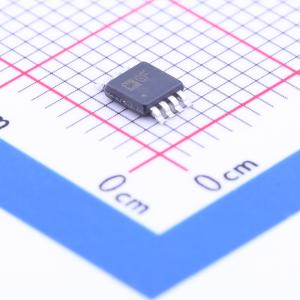

ADCMP602BRMZ
轨到轨、快速、2.5 V至5.5 V单电源TTL/CMOS比较器
- 描述
- 2.5 V至5.5 V、单电源TTL/CMOS极快型比较器，采用8引脚MSOP和LSCFP封装
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADCMP602BRMZ
- 商品编号
- C207991
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 5mV | |
| 输入偏置电流(Ib) | 5uA | |
| 传播延迟(tpd) | 3.5ns | |
| 滞后电压(Vhys) | 100uV | |
| 共模抑制比(CMRR) | 50dB |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 输出模式 | CMOS；TTL | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 静态电流(Iq) | 3.5mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 输入失调电流(Ios) | 2000nA |
商品特性
- 在Vcc为2.5 V至5.5 V时，全范围轨到轨
- 输入共模电压范围从-0.28 V至Vcc + 0.2 V
- 低毛刺CMOS/TTL兼容输出级
- 3.5 ns传播延迟
- 3.3 V下功耗10 mW
- 关断引脚
- 单引脚控制可编程迟滞和锁存
- 电源抑制比>50 dB
- 改进型替代MAX999
- 工作温度范围-40℃至+125℃
应用领域
- 高速仪器
- 时钟和数据信号恢复
- 逻辑电平转换或翻译
- 脉冲光谱学
- 高速线路接收器
- 阈值检测
- 峰值和零交叉检测器
- 高速触发电路
- 脉宽调制器
- 电流/电压控制振荡器
- 自动测试设备 (ATE)
