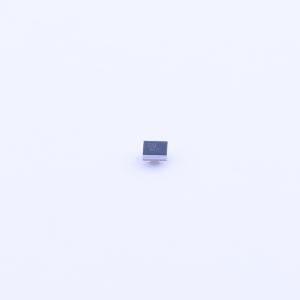

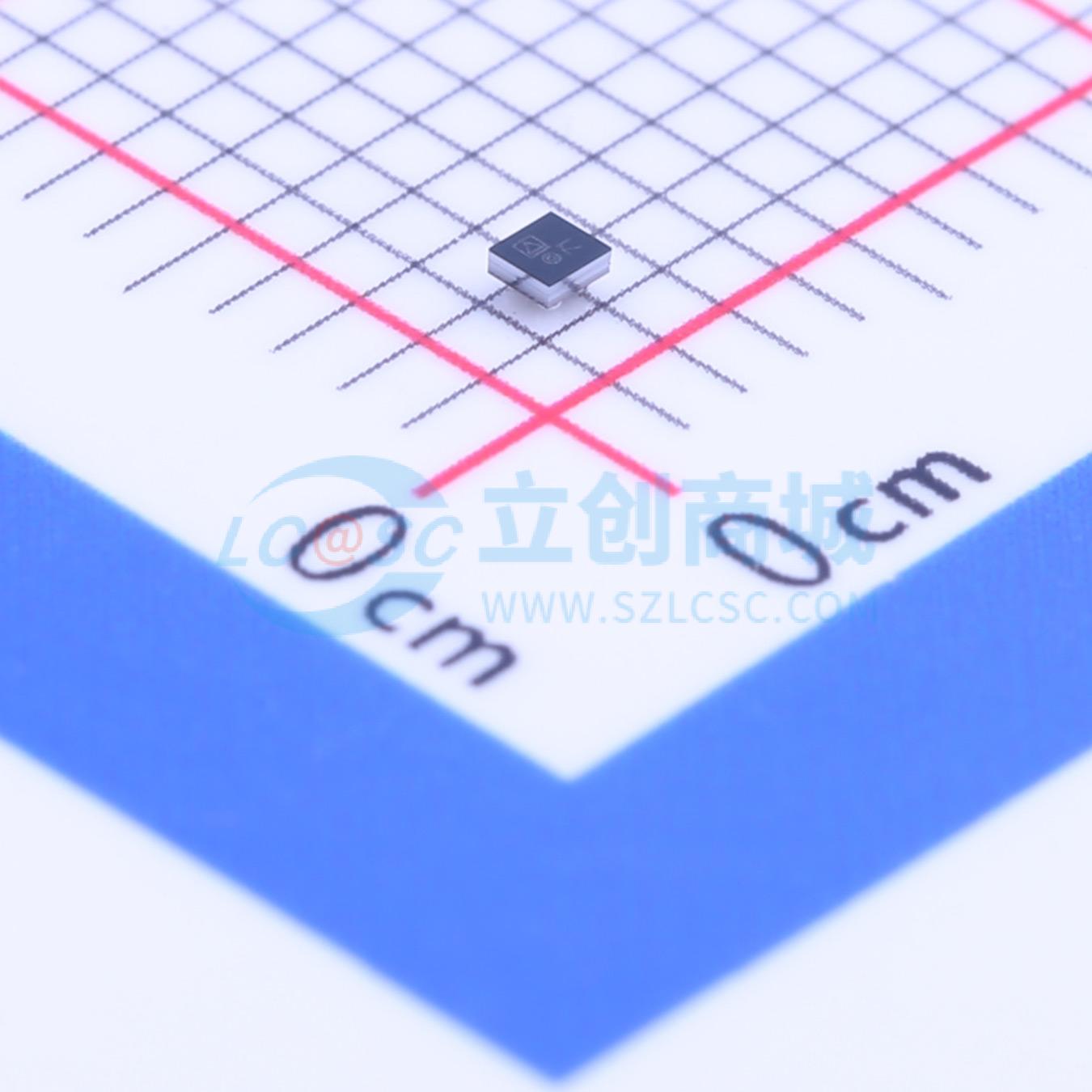

ADP162ACBZ-1.8-R7

ADP160/ADP161/ADP162/ADP163均为超低静态电流、低压差线性稳压器，工作电压为 2.2 V 至 5.5 V，输出电流最高可达 150 mA。在 150 mA 负载下压差仅为 195 mV，不仅可提高效率，而且能使器件在很宽的输入电压范围内工作。 ADP16x 经过专门设计，利用 1 μF±30% 小陶瓷输入和输出电容便可稳定工作，适合高性能、空间受限应用的要求。 ADP160 可提供 1.2 V 至 4.2 V 范围内的 15 种固定输出电压选项。ADP160/ADP161 还包括一个开关电阻，当 LDO 禁用时，该电阻自动使输出放电。ADP162 不包括输出放电功能，其余与 ADP160 完全相同。 ADP161 和 ADP163 可用作可调输出电压稳压器，仅提供 5 引脚 TSOT 封装。ADP163 不包括输出放电功能，其余与 ADP161 完全相同。 短路和热过载保护电路可以防止器件在不利条件下受损。ADP160 和 ADP162 提供 5 引脚 TSOT 和 4 引脚、0.5 mm 间距 WLCSP 两种小型封装，是适合各种便携式供电应用的最小尺寸解决方案。

• 超低静态电流 lQ = 560 nA(0 μA 负载)，lQ = 860 nA(1 μA 负载)
• 利用 1 μF 陶瓷输入和输出电容便可稳定工作
• 最大输出电流：150 mA
• 输入电压范围：2.2 V 至 5.5 V
• 低关断电流：< 50 nA(典型值)
• 低压差：195 mV，负载电流 150 mA
• 初始精度：±1%
• 在整个线路、负载与温度范围内的精度：±3.5%
• 15 种固定输出电压选项：1.2 V 至 4.2 V
• 可提供可调输出电压
• PSRR 性能：72 dB (100 Hz)
• 限流和热过载保护
• 逻辑控制使能
• 集成输出放电电阻
• 5 引脚 TSOT 封装
• 4 引脚、0.5 mm 间距 WLCSP 封装

• 移动电话
• 数码相机和音频设备
• 便携式和电池供电设备
• 后置 DC - DC 调节
• 便携式医疗设备
