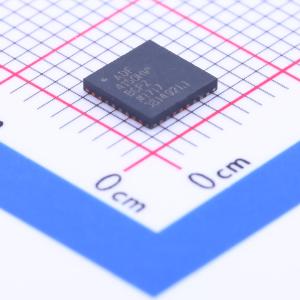

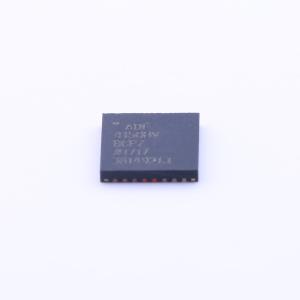

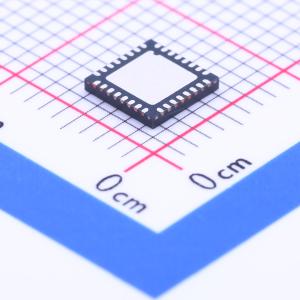

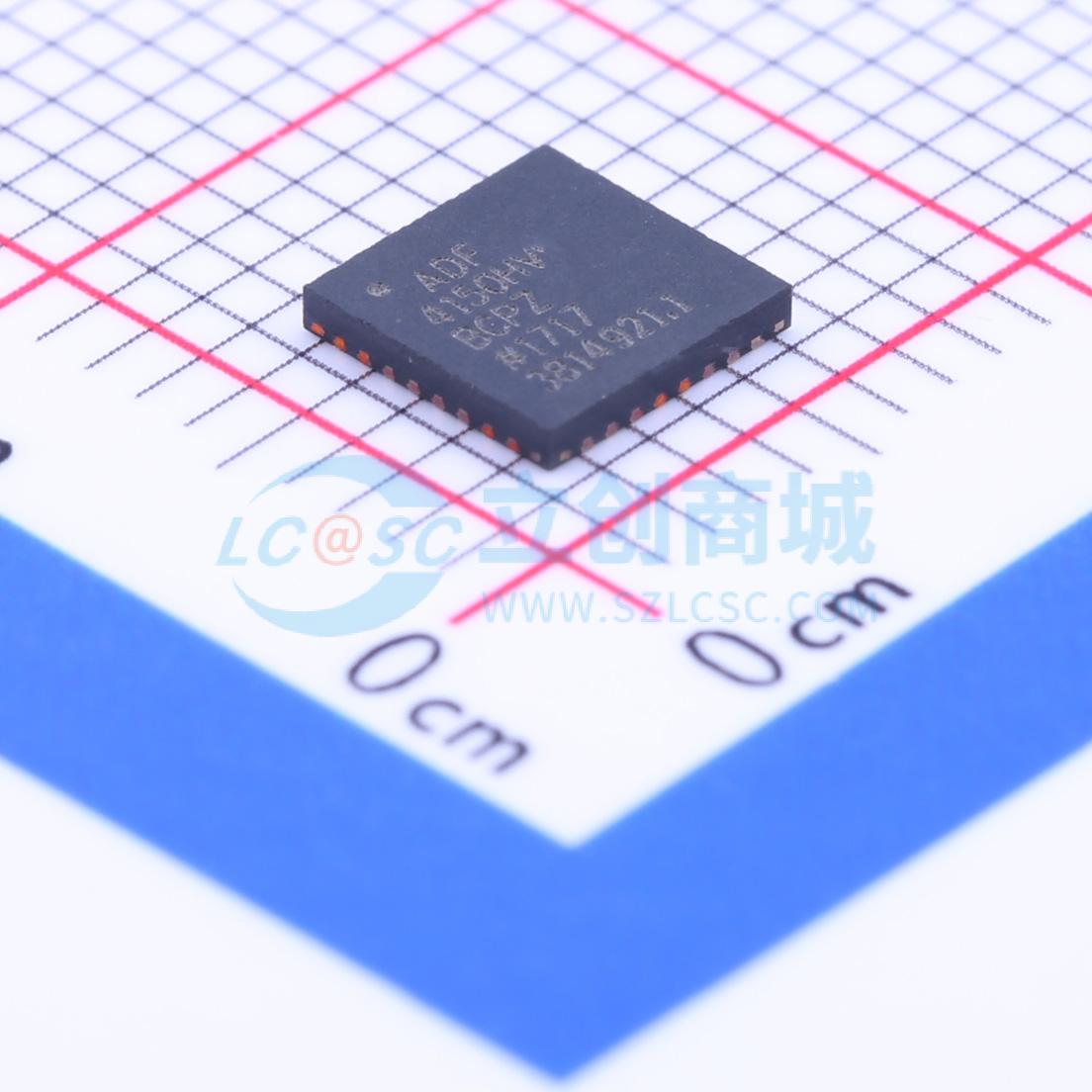

温馨提醒：图片仅供参考，商品以实物为准
ADF4150HVBCPZ
高压小数N/整数N分频PLL频率合成器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADF4150HVBCPZ
- 商品编号
- C208017
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 接口类型 | 三线式接口 | |
| 最大输出频率 | 3GHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 输出通道数 | 1 | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADF4150HV是一款3.0 GHz的分数N或整数N频率合成器，集成了高压电荷泵。该合成器可直接驱动外部宽带压控振荡器（VCO），无需使用运算放大器即可实现更高的调谐电压。与有源滤波器拓扑相比，这种方式在改善相位噪声的同时简化了设计并降低了成本，因为有源滤波器拓扑往往会使相位噪声比无源滤波器拓扑更差。 VCO频率可进行1、2、4、8或16分频，使用户能够生成低至31.25 MHz的射频输出频率。对于需要隔离的应用，射频输出级可以静音。静音功能可通过引脚和软件控制。 一个简单的三线接口可控制所有片上寄存器。电荷泵的电源电压范围为6 V至30 V，而器件的其余部分工作电压为3.0 V至3.6 V。ADF4150HV在不使用时可进入掉电模式。
商品特性
- 分数N合成器和整数N合成器
- 高压电荷泵：VP = 6 V至30 V
- 调谐范围：1.0 V至29 V（或相对于VP电源轨为±1 V）
- 射频带宽高达3.0 GHz
- 可编程1/2/4/8/16分频输出
- 合成器电源：3.0 V至3.6 V
- 可编程4/5或8/9双模前置分频器
- 可编程输出功率电平
- 可编程电荷泵电流
- 射频输出静音功能
- 三线串行接口
- 模拟和数字锁定检测
应用领域
- 无线基础设施
- 微波点对点/点对多点无线电
- 甚小口径终端（VSAT）无线电
- 测试设备
- 专用陆地移动无线电
