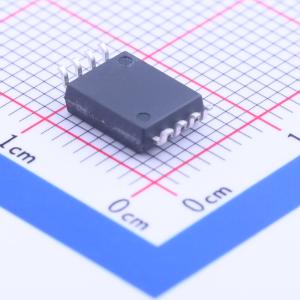

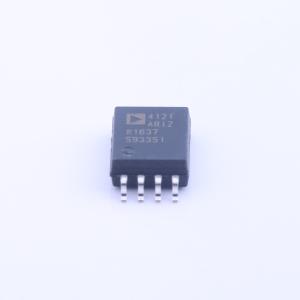

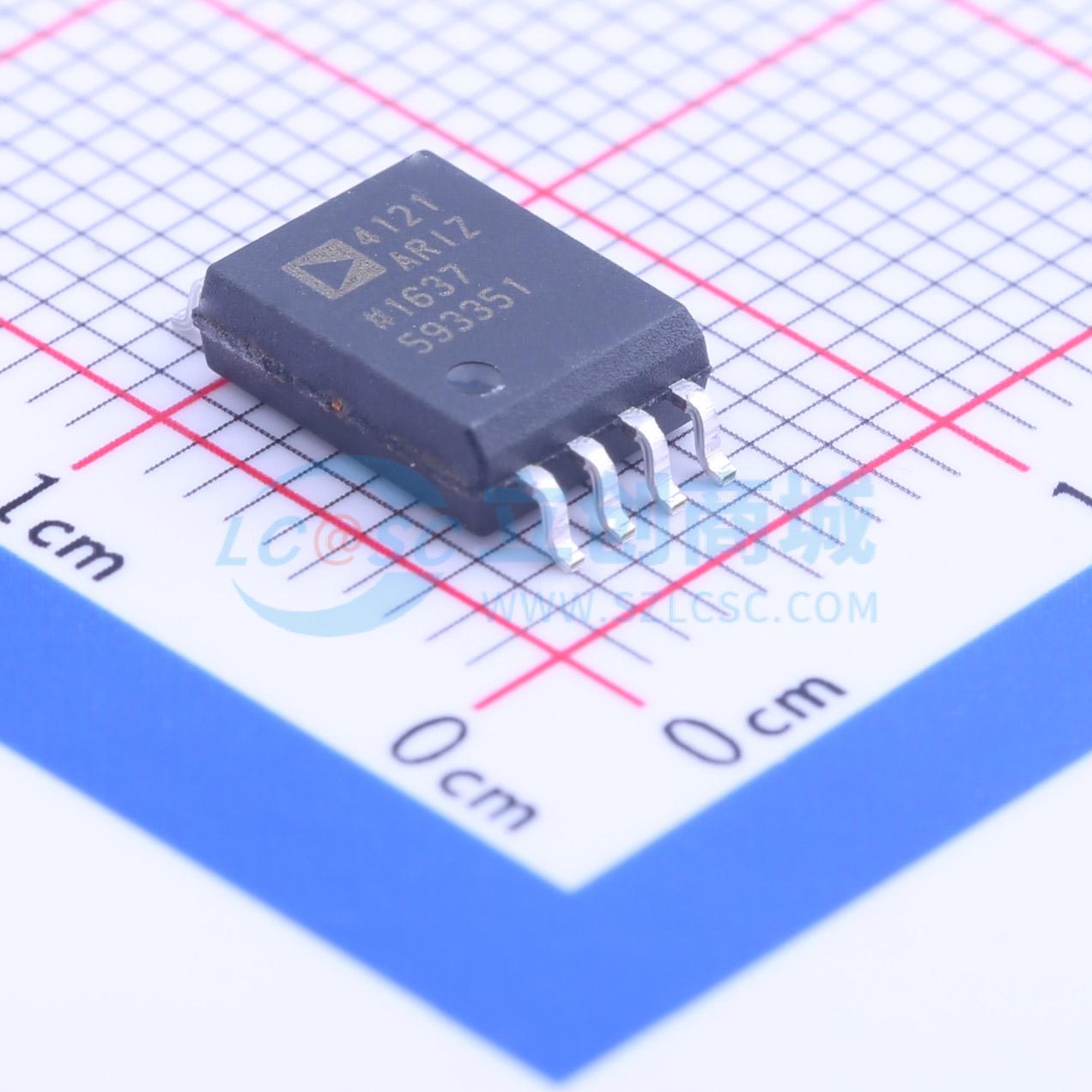

ADUM4121ARIZ

ADuM4121/ADuM4121-1是2A隔离式单通道驱动器，采用iCoupler技术实现精确隔离。ADuM4121/ADuM4121-1采用宽体8引脚SOIC封装，可提供5kV rms的隔离电压。这些隔离组件结合了高速CMOS和单片变压器技术，性能卓越，优于脉冲变压器和栅极驱动器组合等替代方案。 ADuM4121/ADuM4121-1的输入电源范围为2.5V至6.5V，可与低电压系统兼容。与采用高压电平转换方法的栅极驱动器相比，ADuM4121/ADuM4121-1的优势在于输入和输出之间实现了真正的电流隔离。 ADuM4121/ADuM4121-1内置米勒钳位电路，在栅极驱动输出下降沿2V时启动，为被驱动的栅极提供低阻抗路径，降低米勒电容导致导通的可能性。 可选择启用或禁用热关断功能。因此，ADuM4121/ADuM4121-1可在较宽的开关电压范围内对绝缘栅双极型晶体管（IGBT）/金属氧化物半导体场效应晶体管（MOSFET）配置的开关特性进行可靠控制。

• 2A峰值输出电流（<2Ω RDSON）
• 2.5V至6.5V输入
• 4.5V至35V输出
• VDD1为2.5V时欠压锁定（UVLO）
• VDD2有多种UVLO选项 A级：VDD2典型UVLO为4.4V；B级：VDD2典型UVLO为7.3V；C级：VDD2典型UVLO为11.3V
• 精确的时序特性 隔离器和驱动器的最大传播延迟为53ns
• CMOS输入逻辑电平
• 高共模瞬态抗扰度：>150kV/μs
• 高结温工作：125℃
• 默认低电平输出
• 内置米勒钳位电路
• 安全和法规认证（待审批） 符合UL 1577标准，5kV rms耐压1分钟；CSA组件验收通知5A；VDE合格证书（待审批）；符合DIN V VDE V 0884-10（VDE V 0884-10）：2006 - 12标准，Vpeak = 849V
• 宽体8引脚SOIC封装

• 开关电源
• 隔离式IGBT/MOSFET栅极驱动器
• 工业逆变器
• 氮化镓（GaN）/碳化硅（SiC）功率器件
