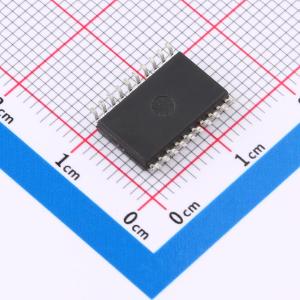

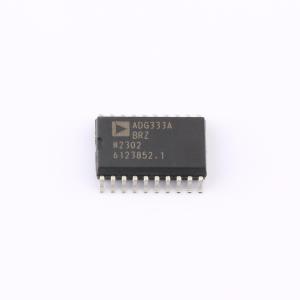

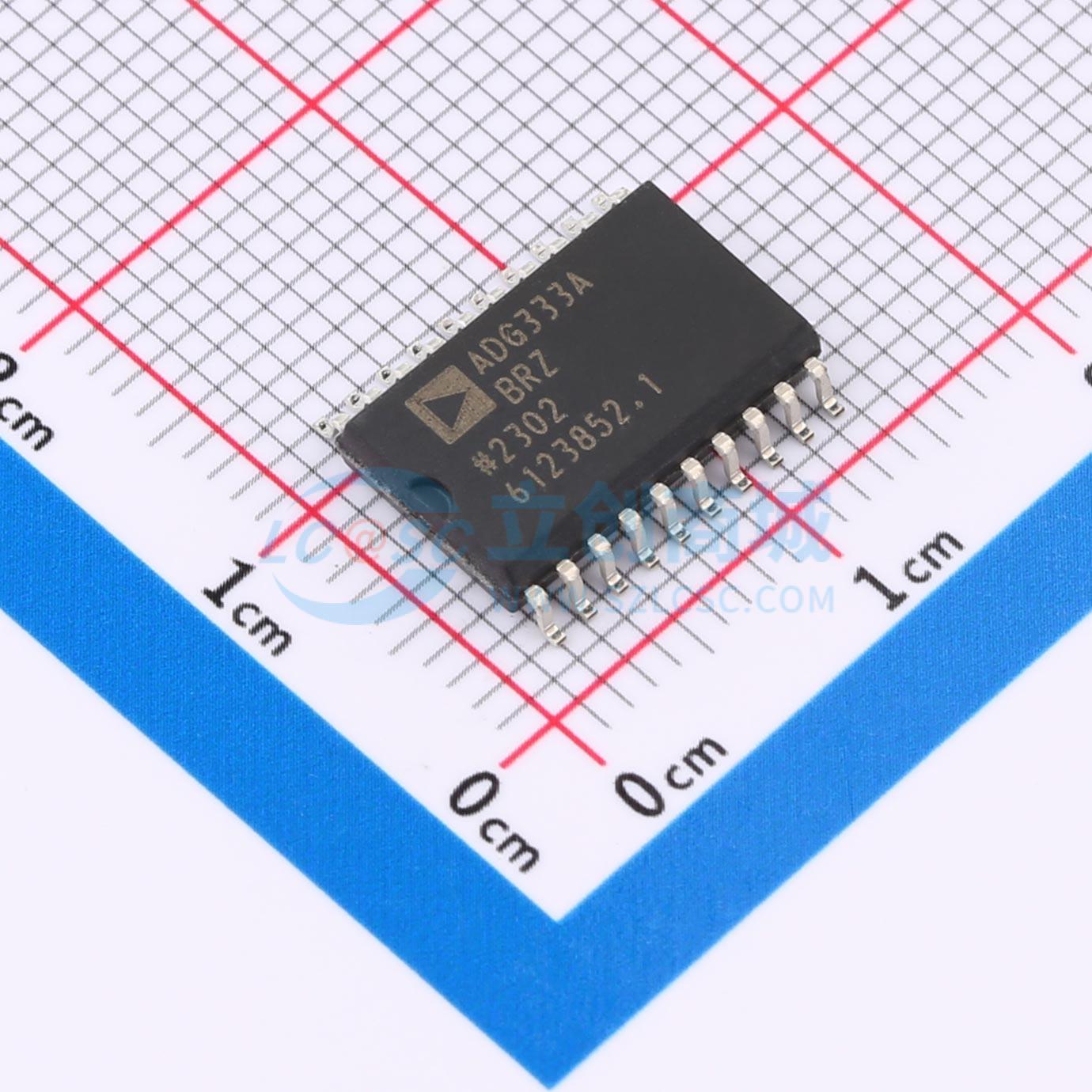

温馨提醒：图片仅供参考，商品以实物为准
ADG333ABRZ
四通道SPDT开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四通道单刀双掷开关，低导通电阻，快速切换时间，适用于音频和视频切换、电池供电系统、测试设备和通信系统。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG333ABRZ
- 商品编号
- C208031
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 1.202703克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 工作电压 | 12V；-15V~15V | |
| 导通时间(ton) | 90ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 45Ω | |
| 关闭时间(toff) | 80ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 26pF |
商品概述
ADG333A 是一款单片互补金属氧化物半导体 (CMOS) 器件，包含四个可独立选择的单刀双掷 (SPDT) 开关。它采用线性兼容 CMOS (LC²MOS) 工艺设计，该工艺功耗低，同时可实现高开关速度和低导通电阻。 导通电阻曲线在整个模拟输入范围内非常平坦，确保在切换音频信号时具有良好的线性度和低失真。高开关速度也使该器件适用于视频信号切换。CMOS 结构确保超低功耗，使该器件非常适合便携式电池供电仪器。 每个开关导通时，两个方向的导通性能相同，且输入信号范围可扩展至电源电压。关断时，高达电源电压的信号电平会被阻断。所有开关均具有先断后通的开关动作，适用于多路复用器应用。该设计本身具有低电荷注入特性。
商品特性
- 最大电源额定值 44 V
- 模拟信号范围从 Vs 到 VDD
- 低导通电阻（最大 45 Ω）
- 低导通电阻变化（最大 5 Ω）
- 低导通电阻匹配（最大 4 Ω）
- 低功耗
- 快速开关时间 tON < 175 ns，tOFF < 145 ns
- 低泄漏电流（最大 5 nA）
- 低电荷注入（最大 10 pC）
- 先断后通的开关动作
应用领域
- 音频和视频切换
- 电池供电系统
- 测试设备
- 通信系统
