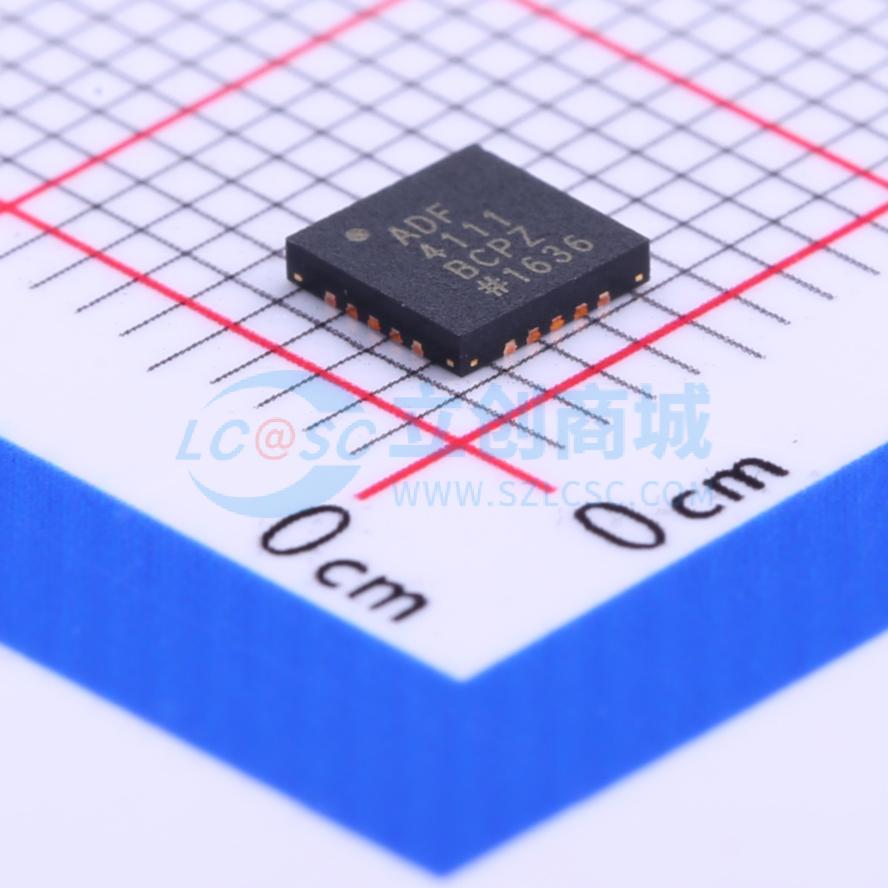

温馨提醒：图片仅供参考，商品以实物为准
ADF4111BCPZ
单通道、整数N分频、1.2 GHz PLL，内置可编程预分频器和电荷泵
- 描述
- 单通道、整数N分频、1.2GHzPLL，内置可编程预分频器和电荷泵
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADF4111BCPZ
- 商品编号
- C208130
- 商品封装
- LFCSP-20(4x4)
- 包装方式
- 托盘
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 最大输出频率 | 1.4GHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADF4110系列频率合成器可用于在无线接收器和发射器的上变频和下变频部分实现本地振荡器。它们由低噪声数字PFD（相位-频率检测器）、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器（P/P + 1）组成。A（6位）和B（13位）计数器与双模预分频器（P/P + 1）配合，实现N分频器（N = BP + A）。此外，14位参考计数器（R计数器）允许在PFD输入处选择REFIN频率。如果该合成器与外部环路滤波器和压控振荡器（VCO）配合使用，则可实现一个完整的锁相环（PLL）。 所有片上寄存器均通过简单的三线接口进行控制。这些器件的电源电压范围为2.7 V至5.5 V，在不使用时可进入掉电模式。
商品特性
- ADF4110：550 MHz；ADF4111：1.2 GHz；ADF4112：3.0 GHz；ADF4113：4.0 GHz
- 2.7 V至5.5 V电源
- 独立的电荷泵电源（V_P）允许在3 V系统中扩展调谐电压
- 可编程双模预分频器8/9、16/17、32/33、64/65
- 可编程电荷泵电流
- 可编程反冲脉冲宽度
- 三线串行接口
- 模拟和数字锁定检测
- 硬件和软件掉电模式
应用领域
- 无线电台基站（GSM、PCS、DCS、CDMA、WCDMA）
- 无线手持设备（GSM、PCS、DCS、CDMA、WCDMA）
- 无线局域网
- 通信测试设备
- 有线电视设备
交货周期
订货39-41个工作日购买数量
(1个/托盘，最小起订量 1000 个)个
起订量：1000 个1个/托盘
