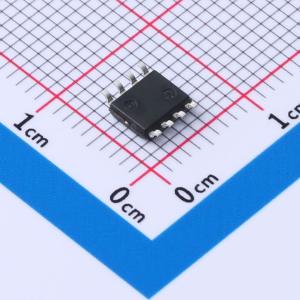

温馨提醒：图片仅供参考，商品以实物为准
OP196GSZ-REEL7
微功耗RRIO单通道运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CBCMOS运算放大器具有微功耗运行和轨到轨输入输出范围。极低的功率要求和3V至12V的保证运行，使其非常适合监测电池使用情况和控制电池充电。其动态性能，包括26nV/Hz的电压噪声密度，适用于电池供电的音频应用。可处理高达200pF的电容负载而不产生振荡。在扩展工业温度范围（-40℃至+125℃）内指定。3V运行在0℃至125℃温度范围内指定。单通道OP196和双通道OP296采用8引脚SOIC和TSSOP封装。四通道OP496采用14引脚SOIC和TSSOP封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- OP196GSZ-REEL7
- 商品编号
- C207955
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.53克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 350kHz | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 550uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 20nA | |
| 噪声密度(eN) | 26nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 45uA | |
| 输出电流 | 4mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~12V |
商品概述
OP196系列CBCMOS运算放大器具有微功耗运行以及轨到轨输入和输出范围的特点。 极低的功率要求以及在3V至12V电压下的可靠运行，使这些放大器非常适合监测电池使用情况和控制电池充电。它们的动态性能，包括26 nV/√Hz的电压噪声密度，使其适用于电池供电的音频应用。该放大器可处理高达200 pF的容性负载而不产生振荡。
商品特性
- 轨到轨输入和输出摆幅
- 低功耗：每放大器60 μA
- 增益带宽积：450 kHz
- 单电源运行：3 V至728
- 低失调电压：最大300 μV
- 高开环增益：500 V/mV
- 单位增益稳定
- 无相位反转
- 8引脚窄体SO封装
- 8引脚TSSOP封装
应用领域
- 电池监测
- 传感器调理器
- 便携式电源控制
- 便携式仪器仪表
