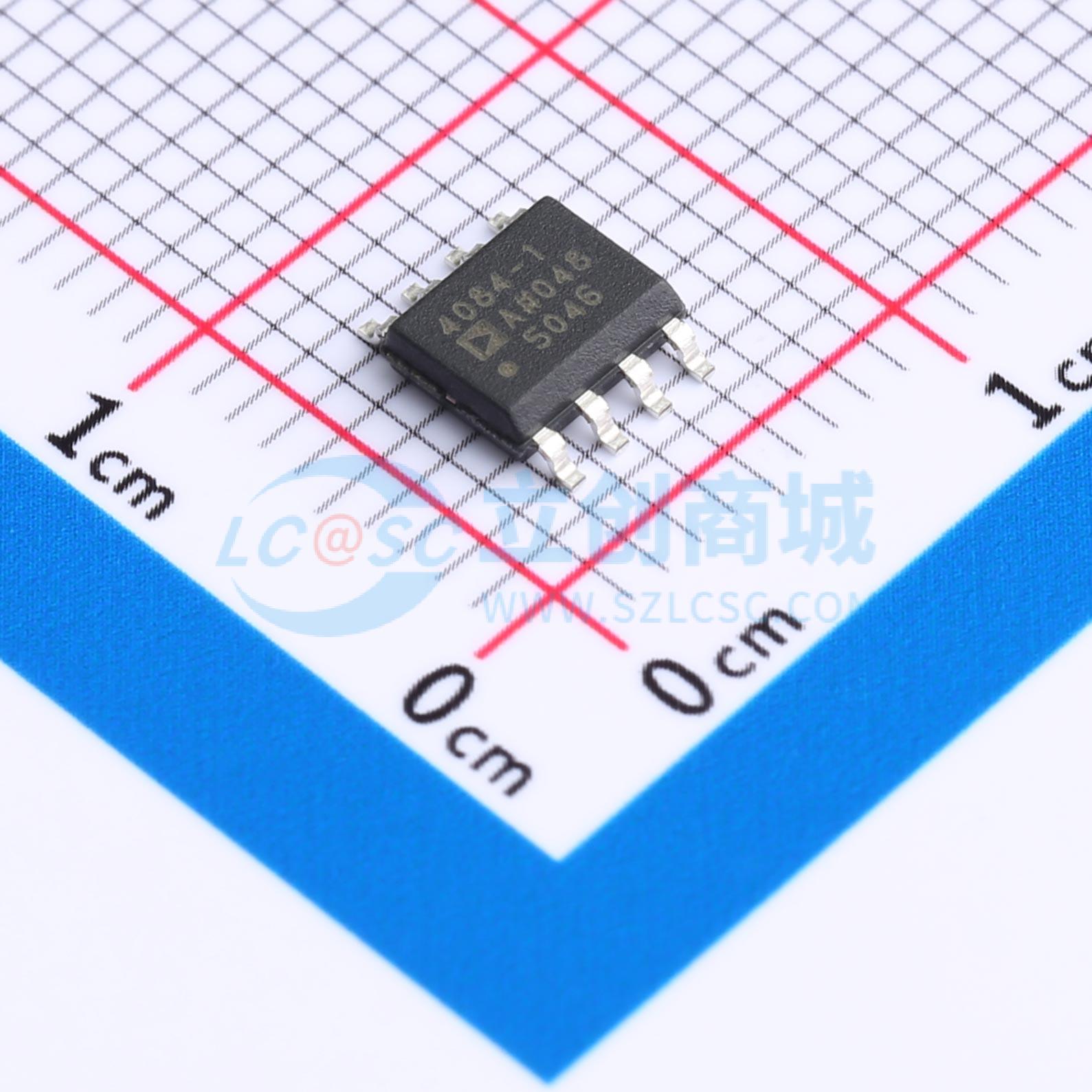

温馨提醒：图片仅供参考，商品以实物为准
ADA4084-1ARZ
30 V，低噪声，轨到轨输入/输出，低功耗运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 30V、低噪声、轨到轨输入/输出、低功耗运算放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4084-1ARZ
- 商品编号
- C208128
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 15.9MHz | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 4.6V/us | |
| 输入偏置电流(Ib) | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 25nA | |
| 噪声密度(eN) | 3.9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 124dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 625uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~30V | |
| 双电源(Vee~Vcc) | -15V~-1.5V；1.5V~15V |
商品概述
ADA4084-1（单通道）、ADA4084-2（双通道）和 ADA4084-4（四通道）是单电源、10 MHz 带宽放大器，具有轨到轨输入和输出特性。它们保证在 +3 V 至 +30 V（或 ±1.5 V 至 ±15 V）电源电压下工作。
这些放大器非常适合需要交流和精密直流性能的单电源应用。宽带宽、低噪声和高精度的结合，使 ADA4084-1/ADA4084-2/ADA4084-4 在包括滤波器和仪器仪表等多种应用中都非常有用。
这些放大器的其他应用包括便携式电信设备、电源控制和保护，以及作为宽输出范围传感器的放大器或缓冲器。需要轨到轨输入放大器的传感器包括霍尔效应、压电和电阻式传感器。
输入和输出均能实现轨到轨摆幅的能力，使设计人员能够在单电源系统中构建多级滤波器，并保持高信噪比。
ADA4084-1/ADA4084-2/ADA4084-4 的工作温度范围为 -40°C 至 +125°C，适用于工业环境。
商品特性
- 轨到轨输入/输出
- 低功耗：±15 V 时每个放大器典型值为 0.625 mA
- 增益带宽积：Av = 100 时典型值为 15.9 MHz
- 单位增益交越频率：典型值为 9.9 MHz
- -3 dB 闭环带宽：±15 V 时典型值为 13.9 MHz
- 低失调电压：（SOIC 封装）最大值为 100 μV
- 单位增益稳定
- 高压摆率：典型值为 4.6 V/μs
- 低噪声：1 kHz 时典型值为 3.9 nV/√Hz
- 长期失调电压漂移（10,000 小时）：典型值为 3 μV
- 温度滞后：典型值为 4 μV
应用领域
- 电池供电的仪器仪表
- 高端和低端检测
- 电源控制和保护
- 电信
- 数模转换器（DAC）输出放大器
- 模数转换器（ADC）输入缓冲器
