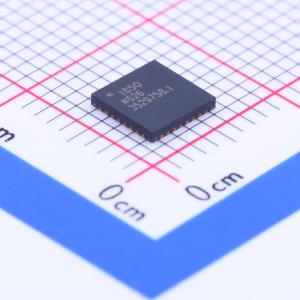

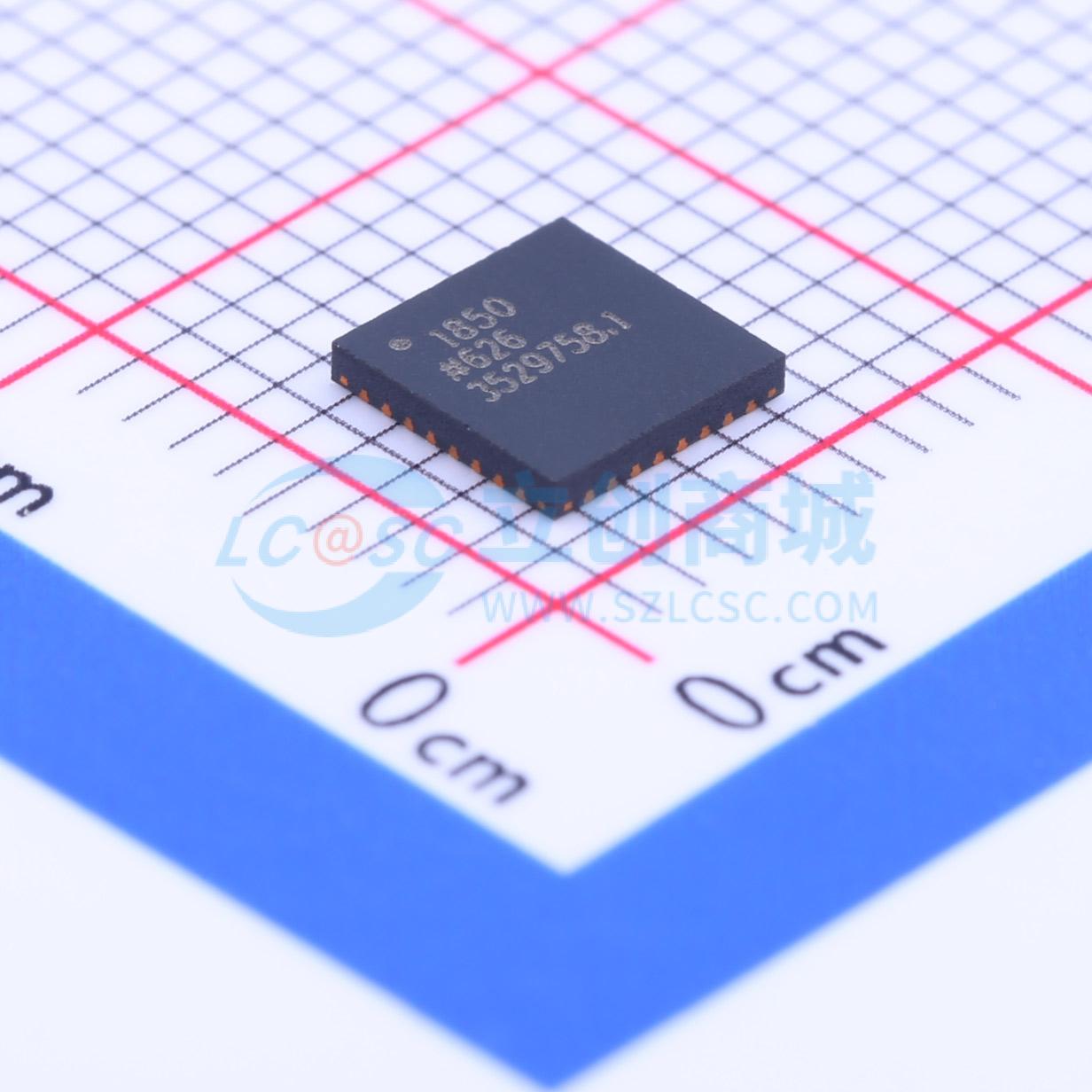

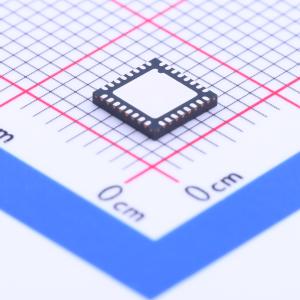

ADP1850ACPZ-R7
宽输入范围、双通道/两相同步降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADP1850是一款宽输入范围、双通道/两相的同步降压控制器,支持2.75V至20V的输入电压范围,输出电压范围为0.6V至90%的输入电压。该控制器具有精确的电流共享功能,可编程频率范围为200kHz至1.5MHz,适用于高电流单输出和双输出中间总线及负载点转换器。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP1850ACPZ-R7
- 商品编号
- C207503
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.75V~20V | |
| 输出电压 | - | |
| 输出电流 | 25A | |
| 开关频率 | 200kHz~1.5MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5.8mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
一款可配置的双输出或两相单输出直流-直流同步降压控制器，能够在常用的3.3 V至12 V（最高20 V）电压输入下运行。该器件采用电流模式工作，以改善瞬态响应，并使用谷值电流检测来增强抗噪能力。 该架构可实现交错相位之间的精确电流共享，以实现高电流输出。 非常适合需要多个输出电压的系统应用：具备同步功能，可消除开关器件之间的拍频；提供电源之间的精确跟踪能力，并包括精确使能功能，实现简单、可靠的排序。 具备高速、高峰值电流驱动能力，并对死区时间进行优化，以实现高效节能的功率转换。对于轻载运行，该器件可配置为以节能模式（PSM）运行，通过跳脉冲和降低开关损耗来提高轻载和待机条件下的能效。 精确的电流限制（±6%）使电源架构师能够在更窄的容差范围内进行设计，并可减小整体转换器的尺寸和成本。 提供可配置架构，支持宽范围输入操作，为设计师提供最大的复用机会并缩短上市时间。通过外部可编程的环路补偿、软启动、频率设置、节能模式、电流限制和电流检测增益等功能，可使用外部元件进行编程，提供了额外的灵活性。 在小尺寸封装中实现高度集成。包括启动线性稳压器和高端驱动的自举二极管。保护功能包括：欠压锁定、过压、过流/短路和过温保护。采用紧凑的32引脚5 mm×5 mm热增强型LFCSP封装。
商品特性
- 宽范围输入：2.75 V至20 V
- 功率级输入电压：1 V至20 V
- 输出电压范围：0.6 V至最高90% Vin
- 每通道输出电流超过25 A
- 通道（交错）之间精确的电流共享
- 可编程频率：200 kHz至1.5 MHz
- 通道之间180°相移，以减小输入电容
- -40℃至+85℃范围内参考电压精度为±0.85%
- 集成升压二极管
- 轻载时的节能模式（PSM）
- 带内部上拉电阻的精确电源正常信号
- 精确的电压跟踪能力
- 独立通道精确使能
- 过压和过流限制保护
- 外部可编程软启动、斜率补偿和电流检测增益
- 同步输入
- 热过载保护
- 输入欠压锁定（UVLO）
- 采用32引脚5 mm×5 mm LFCSP封装
应用领域
- 需要排序和跟踪能力的高电流单输出和双输出中间总线及负载点转换器
- 负载点电源
- 电信基站和网络
- 消费类产品
- 工业和仪器仪表
- 医疗保健和医疗设备
