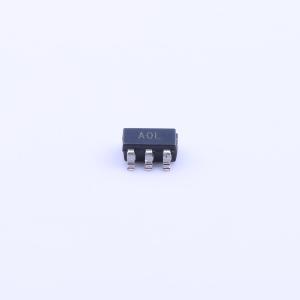

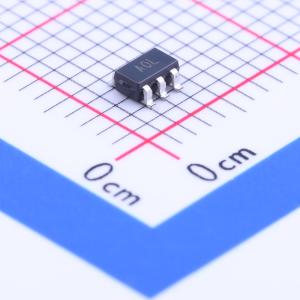

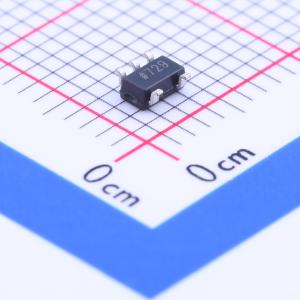

温馨提醒：图片仅供参考，商品以实物为准
AD8628ARTZ-R2
零漂移、单电源RRIO运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款放大器具有超低失调、漂移和偏置电流特性。AD8628/AD8629/AD8630均为宽带宽、自稳零放大器，具有轨到轨输入和输出摆幅以及低噪声特性，采用2.7V至5V单电源 (±1.35V至 ±2.5V双电源)供电。 AD8628/AD8629/AD8630可提供以前只有昂贵的自稳零或斩波稳定放大器才具有的特性优势。这些零漂移放大器采用电路拓扑结构，将低成本与高精度、低噪声特性融于一体，且无需外部电容。此外，AD8628/AD8629/AD8630还大大降低了大多数斩波稳定放大器所具有的数字开关噪声。 AD8628/AD8629/AD8630的失调电压仅为 1μV，失调电压漂移小于 0.005μV/℃，噪声仅为 0.5μV峰峰值( 0Hz至 10Hz)，因而适合不容许存在误差源的应用。这些器件在工作温度范围内的漂移接近零，对位置和压力传感器、医疗设备以及应变计放大器应用极为有利。许多系统都可以利用AD8628/AD8629/AD8630提供的轨到轨输入和输出摆幅能力，以降低输入偏置复杂度，并使信噪比达到最大。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8628ARTZ-R2
- 商品编号
- C207504
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 2.5MHz | |
| 输入偏置电流(Ib) | 30pA | |
| 输入失调电压(Vos) | 1uV | |
| 共模抑制比(CMRR) | 140dB | |
| 压摆率(SR) | 1V/us | |
| 输出电流 | 30mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2nV/℃ | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5V | |
| 双电源(Vee ~ Vcc) | -2.5V~-1.35V；1.35V~2.5V | |
| 最大电源宽度(Vdd-Vss) | 5V | |
| 噪声密度(eN) | 22nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 50pA |
商品概述
这款放大器具有超低失调、漂移和偏置电流特性。AD8628/AD8629/AD8630均为宽带宽、自稳零放大器，具有轨到轨输入和输出摆幅以及低噪声特性，采用2.7V至5V单电源 (±1.35V至 ±2.5V双电源)供电。 AD8628/AD8629/AD8630可提供以前只有昂贵的自稳零或斩波稳定放大器才具有的特性优势。这些零漂移放大器采用电路拓扑结构，将低成本与高精度、低噪声特性融于一体，且无需外部电容。此外，AD8628/AD8629/AD8630还大大降低了大多数斩波稳定放大器所具有的数字开关噪声。 AD8628/AD8629/AD8630的失调电压仅为 1μV，失调电压漂移小于 0.005μV/°C，噪声仅为 0.5μV峰峰值( 0Hz至 10Hz)，因而适合不容许存在误差源的应用。这些器件在工作温度范围内的漂移接近零，对位置和压力传感器、医疗设备以及应变计放大器应用极为有利。许多系统都可以利用AD8628/AD8629/AD8630提供的轨到轨输入和输出摆幅能力，以降低输入偏置复杂度，并使信噪比达到最大。
商品特性
- 最低噪声自稳零放大器
- 低失调电压：1μV
- 输入失调漂移：0.002μV/°C
- 轨到轨输入和输出摆幅
- 5V单电源供电
- 高增益、高共模抑制比(CMRR)和高电源抑制比(PSRR)：130dB
- 极低输入偏置电流：100pA（最大值）
- 低电源电流：1.0mA
- 过载恢复时间：50μs
- 无需外部元件
- 通过汽车应用认证
应用领域
- 汽车传感器
- 压力和位置传感器
- 应变计放大器
- 医疗仪器
- 热电偶放大器
- 精密电流检测
- 光电二极管放大器
