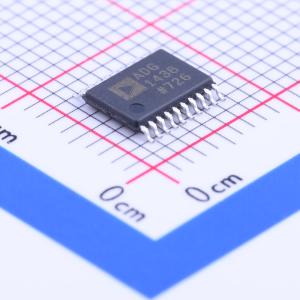

温馨提醒：图片仅供参考，商品以实物为准

ADG1438BRUZ

±15 V/+12 V/±5 V、单通道8:1多路复用器、串行控制矩阵开关

描述: ±15V/+12V/±5V、单通道8:1多路复用器、串行控制矩阵开关
品牌名称: ADI(亚德诺)
商品型号: ADG1438BRUZ
商品编号: C207519
商品封装: ETSSOP-20
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

ADG1438和ADG1439是带有串行控制三线接口的CMOS模拟矩阵开关。ADG1438是一款8通道矩阵开关，而ADG1439是一款双4通道矩阵开关。 ADG1438/ADG1439采用通用的三线串行接口，其时钟速率最高可达50 MHz，并且与标准SPI、QSPI、MICROWIRE和DSP接口标准兼容。移位寄存器的输出SDO可使多个ADG1438/ADG1439器件进行菊花链连接。上电时，内部移位寄存器全为零，所有开关均处于关断状态。每个开关导通时在两个方向上的性能相同，这使得这些器件适用于多路复用和多路解复用应用。由于每个开关由单独的位控制导通或关断，这些器件还可配置为一种开关阵列，在任何时候，八个开关中的任意、全部或无开关可以闭合。输入信号范围可扩展至电源轨。所有通道均具有先断后通的开关动作，可防止切换通道时出现瞬间短路。这些开关的超低导通电阻和导通电阻平坦度使其成为数据采集和增益切换应用的理想解决方案，在这些应用中，低失真至关重要。iCMOS结构确保了超低功耗，使这些器件非常适合便携式和电池供电的仪器。

商品特性

高达50 MHz的串行接口
SDO菊花链连接选项
25℃时导通电阻为9.5 Ω
导通电阻平坦度为1.6 Ω
在±15 V/+12 V/±5 V下进行全面规格测试
3 V逻辑兼容输入
轨到轨操作
20引脚TSSOP和20引脚、4 mm×4 mm LFCSP封装

应用领域

继电器替代
音频和视频路由
自动测试设备
数据采集系统
温度测量系统
电池供电系统
通信系统
医疗设备

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(75个/管，最小起订量 1050 个)

个

起订量：1050 个75个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	-
	工作电压	-15V~15V；12V；-5V~5V
	导通电阻(Ron)	9.5Ω

	属性	参数值
	工作温度	-40℃~+125℃
	导通电容(Con)	286pF
	带宽	82MHz
