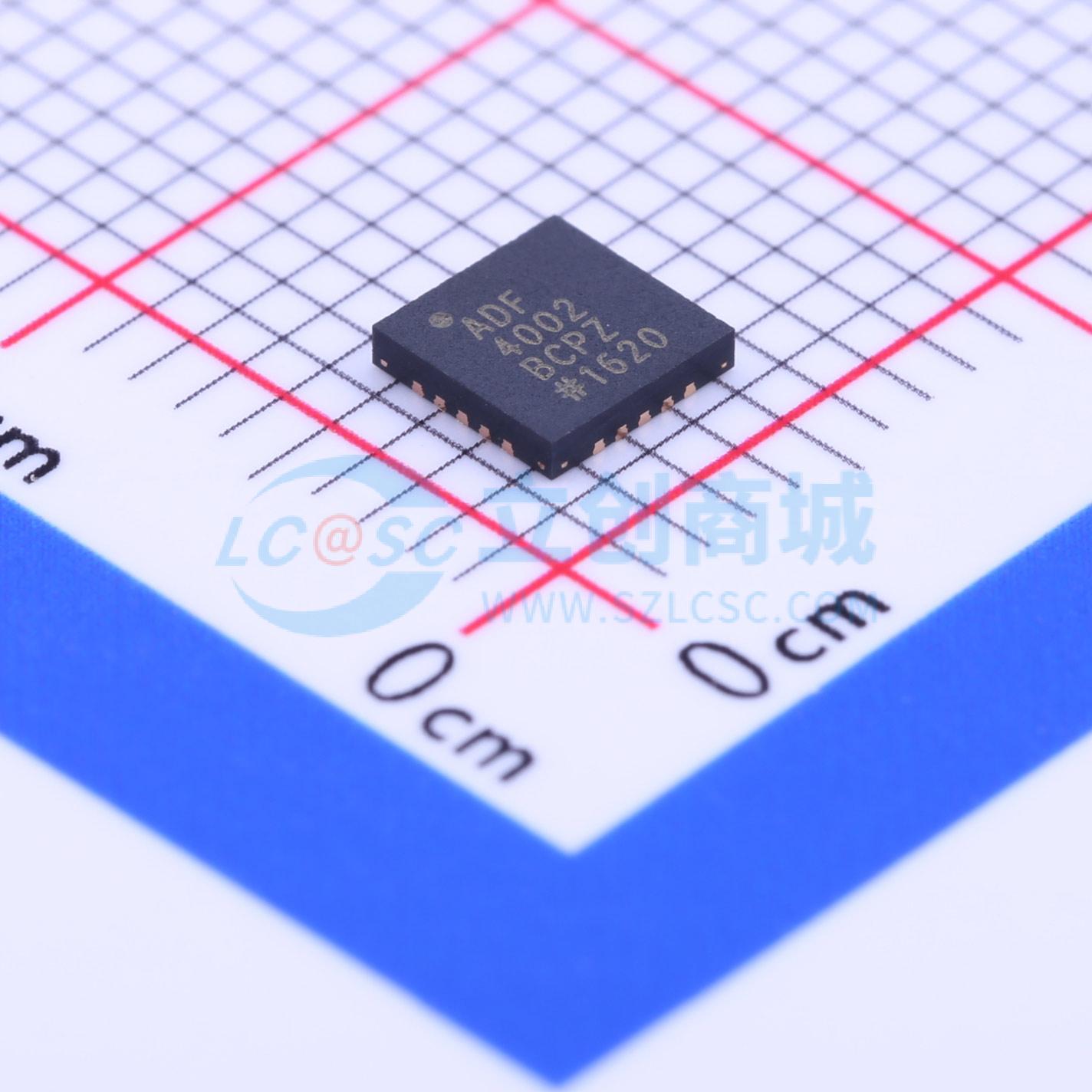

ADF4002BCPZ

鉴相器/PLL频率合成器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ADF4002频率合成器用于实现无线接收机和发射机中上变频和下变频部分的本地振荡器。它由低噪声数字相位频率检测器（PFD）、精密电荷泵、可编程参考分频器和可编程N分频器组成。14位参考计数器（R计数器）允许在PFD输入端选择REFIN频率。如果与外部环路滤波器和压控振荡器（VCO）一起使用，可以实现完整的锁相环（PLL）。此外，通过将R和N编程为1，该器件可以用作独立的PFD和电荷泵。
品牌名称: ADI(亚德诺)
商品型号: ADF4002BCPZ
商品编号: C207536
商品封装: LFCSP-20(4x4)
包装方式: 托盘
商品毛重: 1.1克(g)

商品参数

商品概述

ADF4002频率合成器用于实现无线接收机和发射机中上变频和下变频部分的本地振荡器。它由低噪声数字相位频率检测器（PFD）、精密电荷泵、可编程参考分频器和可编程N分频器组成。14位参考计数器（R计数器）允许在PFD输入端选择REFIN频率。如果与外部环路滤波器和压控振荡器（VCO）一起使用，可以实现完整的锁相环（PLL）。此外，通过将R和N编程为1，该器件可以用作独立的PFD和电荷泵。

应用领域

时钟调理
时钟生成
中频本振生成

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	三线式接口
	最大输出频率	400MHz
	工作电压	2.7V~3.3V
	输出通道数	1
	工作温度	-40℃~+85℃
	周期抖动	-

	属性	参数值
	相邻周期抖动	-
	相位抖动	-
	相位偏移	不支持
	时钟/振荡器	外置
	输入电平	CMOS
	输出电平	CMOS
	功能特性	-
