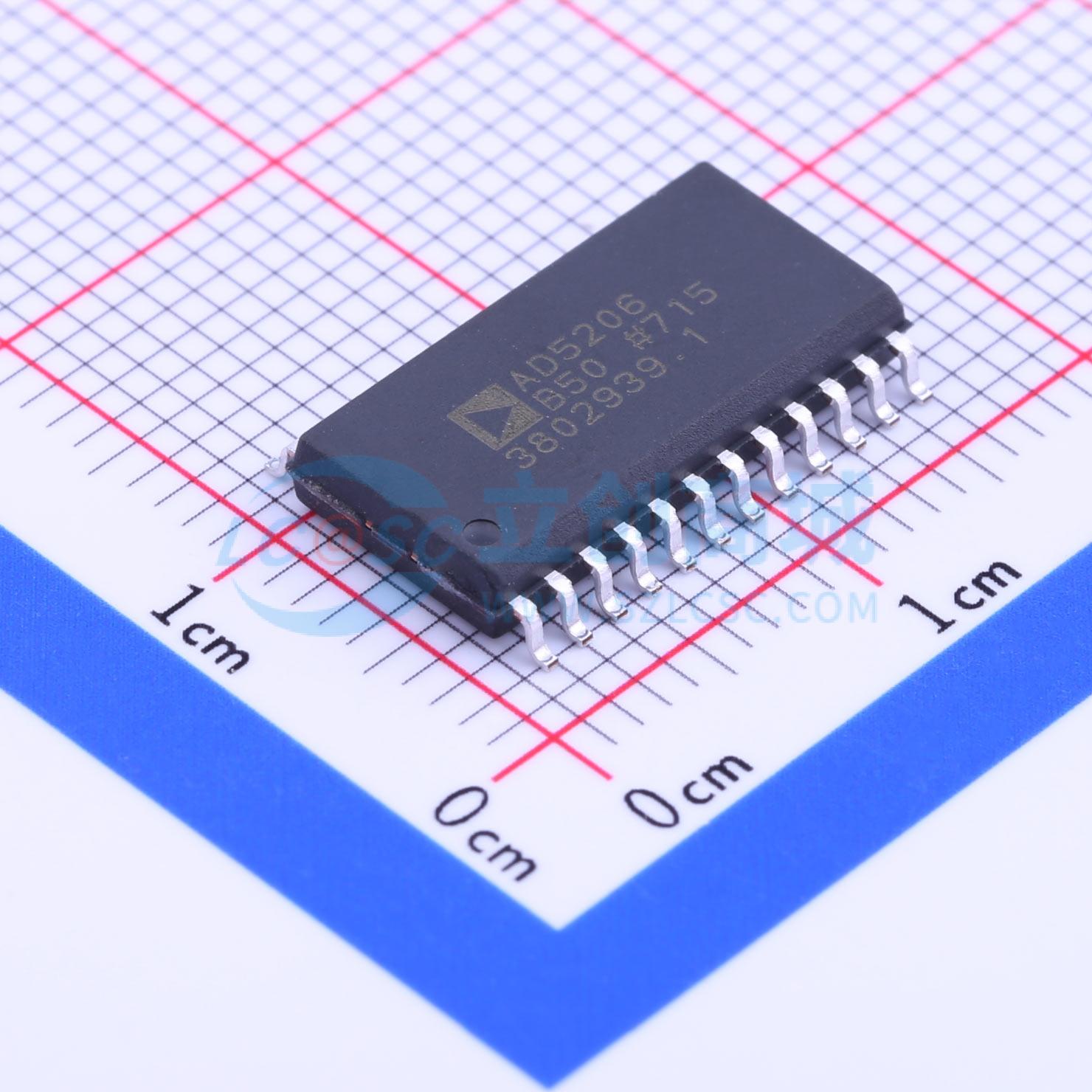

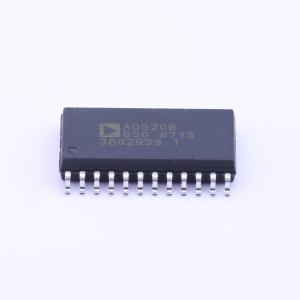

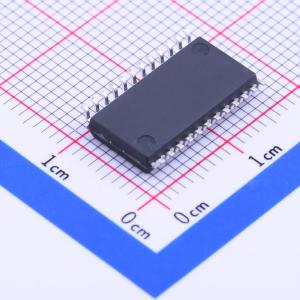

AD5206BRZ50

AD5204/AD5206分别是4/6通道、256位、数字控制可变电阻(VR)器件，可实现与电位计或可变电阻相同的电子调整功能。AD5204/AD5206的各通道均内置一个带游标触点的固定电阻，该游标触点在载入SPI兼容串行输入寄存器的数字码所确定的点位分接该固定电阻值。游标与固定电阻任一端点之间的电阻值，随传输至VR锁存器中的数字码呈线性变化。在A端子与游标或B端子与游标之间，可变电阻提供一个完全可编程电阻值。A端至B端电阻是固定值 (10 kΩ、50 kΩ或100 kΩ)，其标称温度系数为700 ppm/°C。 每个VR均有各自的VR锁存器，用来保存其编程电阻值。这些VR锁存器由一个内部串行转并行移位寄存器更新，该移位寄存器从一个标准三线式串行输入数字接口加载数据。由11个数据位构成的数据字传输至串行输入寄存器。当CS选通返回至逻辑高电平时，前3位经解码后可确定哪个VR锁存器加载了最后8位数据字。利用串行寄存器相对端的串行数据输出引脚(仅AD5204)，就可以简单的菊花链形式将多个VR连接，而无需额外的外部解码逻辑。 可选复位引脚 (PR) 通过将 0x80 载入VR锁存器来迫使所有的AD5204游标移到中间电平位置。 AD5204/AD5206提供24引脚表面贴装SOIC、TSSOP和PDIP三种封装。AD5204还采用了32引脚、5 mm×5 mm LFCSP封装。所有器件的保证工作温度范围均为 -40°C 至 +85°C 扩展工业温度范围。

• 256位
• 多路独立可编程通道AD5204—4通道AD5206—6通道
• 电位计的替代产品
• 端接电阻：70 kΩ、50 kΩ、100 kΩ
• 三线式SPI兼容型串行数据输入
• 采用 +2.7 V 至 +5.5 V 单电源或 ±2.7 V 双电源供电
• 上电预设为中间电平

• 机械电位计的替代产品
• 仪器仪表：增益、失调电压调整
• 可编程电压至电流转换
• 可编程滤波器、延迟、时间常数
• 线路阻抗匹配
