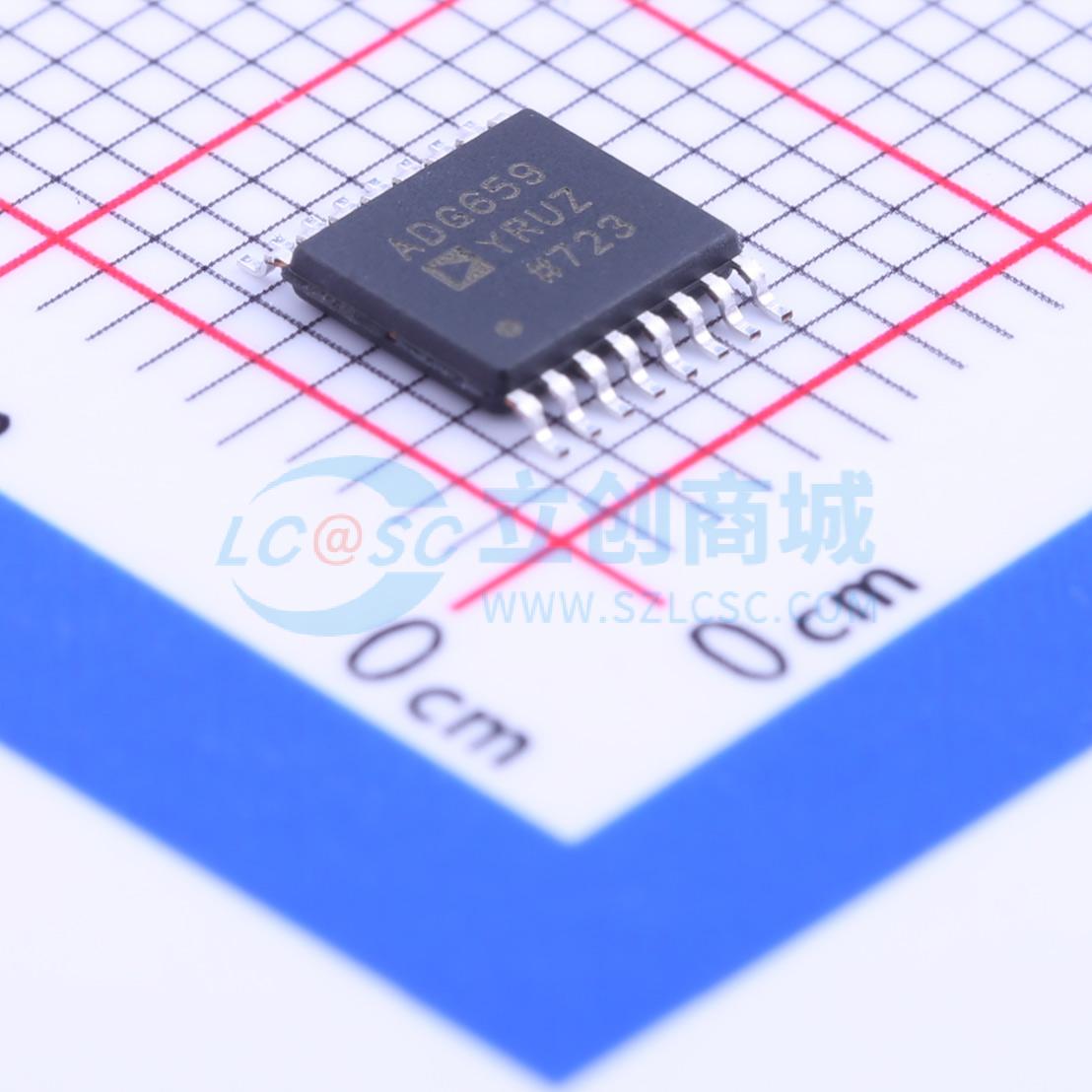

温馨提醒：图片仅供参考，商品以实物为准

ADG659YRUZ

3 V/5 V/±5 V、CMOS、4/8通道模拟多路复用器

描述: 3V/5V/±5V、CMOS、4/8通道模拟多路复用器
品牌名称: ADI(亚德诺)
商品型号: ADG659YRUZ
商品编号: C207569
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.19克(g)

商品参数

商品概述

ADG658和ADG659是低电压CMOS模拟多路复用器，分别由八个单通道和四个差分通道组成。ADG658根据3位二进制地址线A0、A1和A2的设置，将八个输入（S1-S8）中的一个切换到公共输出D。ADG659根据2位二进制地址线A0和A1的设置，将四个差分输入中的一个切换到公共差分输出。两种设备上都有一个EN输入端，用于启用或禁用设备。当禁用时，所有通道都被关闭。

这些设备采用了一种增强型工艺设计，提供了更低的功耗同时保持高速切换。这些设备既可作为多路复用器也可作为解复用器使用，并且其输入范围扩展到了电源电压。所有通道都表现出先断后合的切换动作，防止在切换通道时瞬间短路。所有数字输入具有0.8V至2.4V的逻辑阈值，在使用单一+5V或双±5V电源时确保TTL/CMOS逻辑兼容性。

ADG658和ADG659提供16引脚TSSOP/QSOP封装和16引脚4 mm x 4 mm LFCSP封装。

应用领域

汽车应用
自动测试设备
数据采集系统
电池供电系统
通信系统
音频和视频信号路由
继电器替代
采样保持系统
工业控制系统

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(96个/管，最小起订量 1056 个)

个

起订量：1056 个96个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	-
	工作电压	-5.5V~-4.5V；4.5V~5.5V；2.7V~3.6V
	导通时间(ton)	80ns

	属性	参数值
	导通电阻(Ron)	45Ω
	关闭时间(toff)	30ns
	工作温度	-40℃~+125℃
	导通电容(Con)	16pF
	带宽	400MHz
