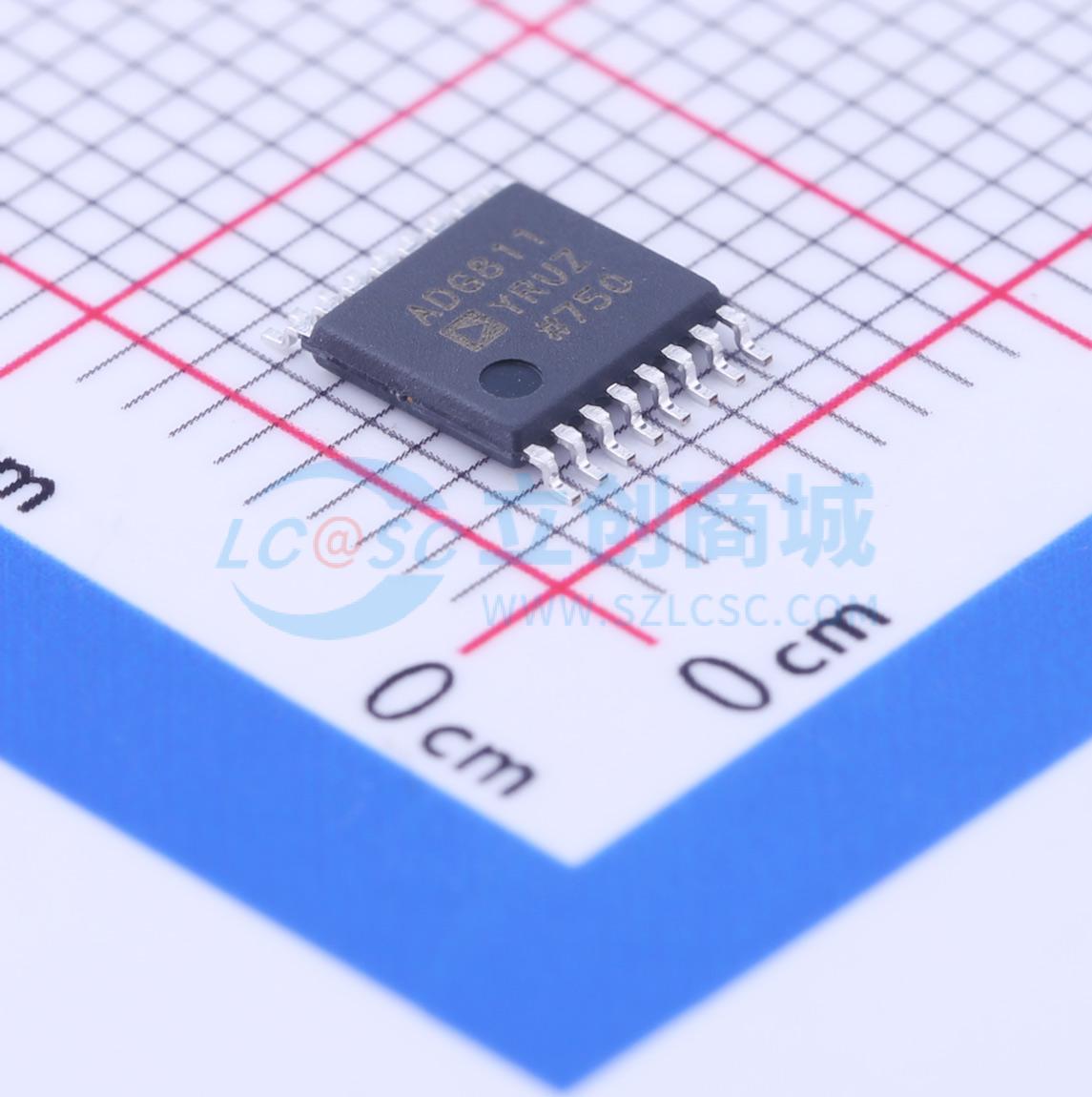

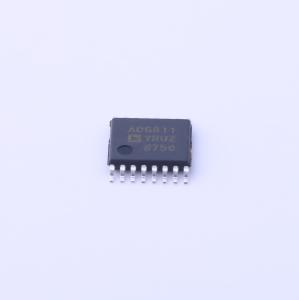

温馨提醒：图片仅供参考，商品以实物为准

ADG811YRUZ

0.5Ω CMOS, 1.65V 至 3.6V, 四通道 SPST 开关 ADG811/ADG812/ADG813

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低电压CMOS设备，包含四个独立选择开关。提供超低导通电阻。
品牌名称: ADI(亚德诺)
商品型号: ADG811YRUZ
商品编号: C207719
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.19克(g)

商品参数

商品概述

ADG811/ADG812/ADG813是低压CMOS器件，包含四个可独立选择的开关。这些开关在整个温度范围内提供低于0.8 Ω的超低导通电阻。在2.7 V至3.6 V电源供电时，数字输入可处理1.8 V逻辑电平。这些器件包含四个独立的单刀单掷（SPST）开关。ADG811和ADG812的区别仅在于数字控制逻辑相反。ADG811开关在相应控制输入为低电平时导通，而ADG812开关则需要高电平才能导通。ADG813包含两个开关，其数字控制逻辑与ADG811相似，而另外两个开关的逻辑则相反。每个开关导通时双向导通性能相同，且输入信号范围可扩展至电源电压。ADG813具有先断后通的开关动作。 ADG811/ADG812/ADG813针对3.3 V、2.5 V和1.8 V电源工作进行了全面规格定义。ADG811提供16引脚TSSOP封装和16引脚LFCSP封装，ADG812/ADG813提供16引脚TSSOP封装。

商品特性

典型导通电阻0.5 Ω
125℃时最大导通电阻0.8 Ω
1.65 V至3.6 V工作电压范围
汽车级温度范围：-40℃至+125℃
高载流能力：连续300 mA
轨到轨开关操作
快速开关时间：<25 ns
典型功耗<0.1 μW

应用领域

手机
MP3播放器
电源路由
电池供电系统
PCMCIA卡
调制解调器
音频和视频信号路由
通信系统

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(96个/管，最小起订量 1 个)

个

起订量：1 个96个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	-
	工作电压	1.65V~3.6V
	导通时间(ton)	21ns

	属性	参数值
	导通电阻(Ron)	500mΩ
	关闭时间(toff)	4ns
	工作温度	-40℃~+125℃
	导通电容(Con)	60pF
	带宽	90MHz
