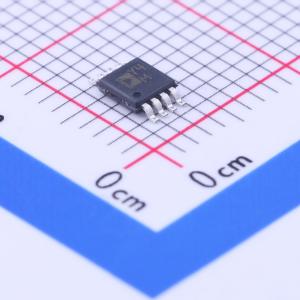

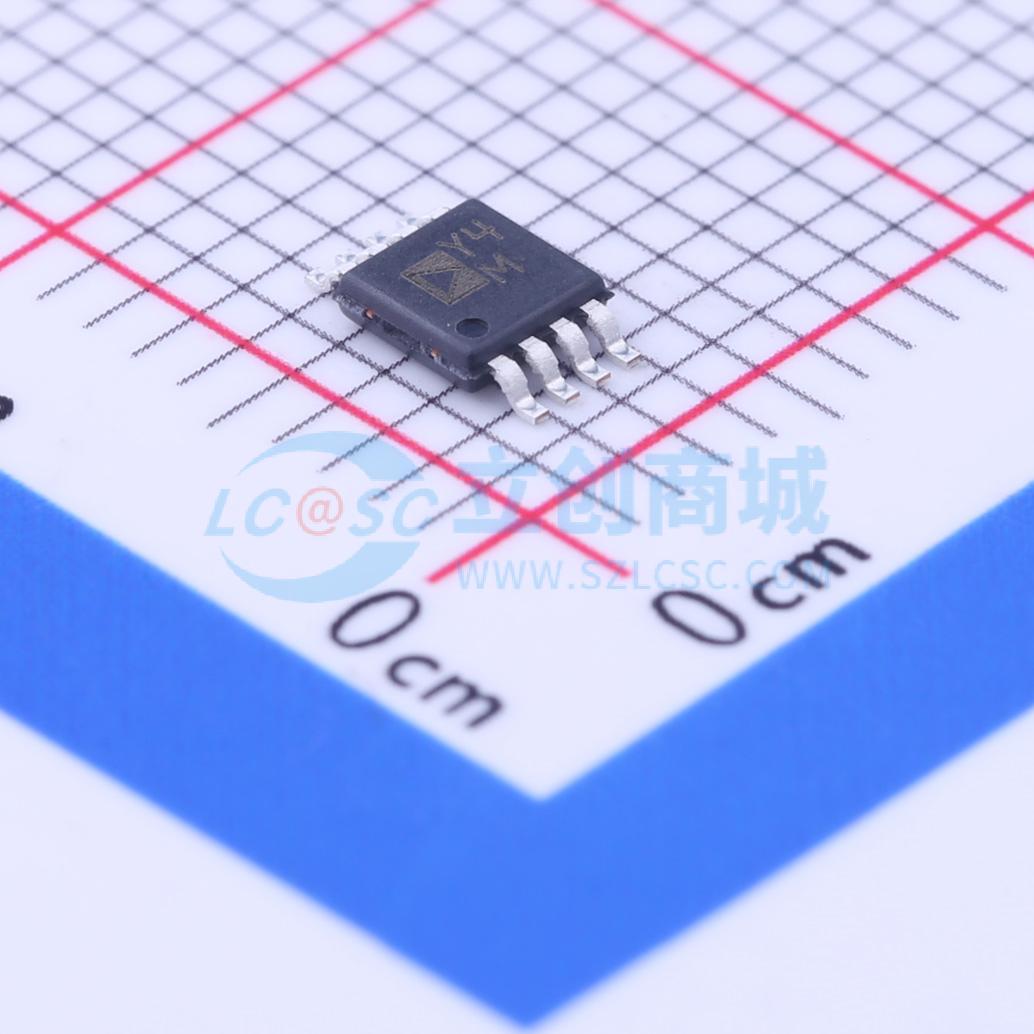

AD8418WBRMZ

AD8418是一款高压、高分辨率电流检测放大器。设定初始增益为20 V/V，在整个温度范围内的最大增益误差为±0.15%。缓冲输出电压可以直接与任何典型转换器连接。AD8418在输入共模电压处于 -2 V至 +70 V范围时，具有出色的输入共模抑制性能；它能够在采样电阻上进行双向电流的测量，适合各种汽车和工业应用，包括电机控制、电池管理和电磁阀控制等。 在 -40°C至 +125°C的整个温度范围内，AD8418都能提供极佳的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内，失调漂移典型值为0.1 μV/°C。AD8418完全符合汽车应用规范，集成EMI滤波器和专利电路，在脉冲宽度调制(PWM)类输入共模电压下具有高输出精度。输入失调电压的典型值为±200 μV。AD8418提供8引脚MSOP和SOIC两种封装。

• 失调漂移：0.1 μV/°C(典型值)
• 失调电压：±400 μV(最大值，全温度范围)
• 电源工作范围：2.7 V至5.5 V
• 集成电磁干扰(EMI)滤波器
• 高输入共模电压范围工作电压范围： -2 V至 +70 V，耐压范围： -4 V至 +85 V
• 初始增益μ = 20 V/V
• 宽工作温度范围： -40°C至 +125°C
• 双向操作
• 提供8引脚SOIC和8引脚MSOP封装
• 共模抑制比(CMRR)：86 dB，直流至10 kHz
• 通过汽车应用认证

• 高端电流检测
• 电机控制
• 电磁阀控制
• 电源管理
• 低端电流检测
• 诊断保护
