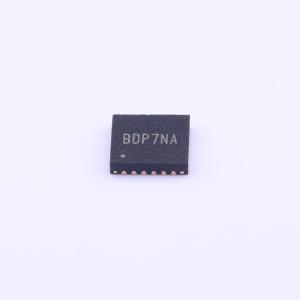

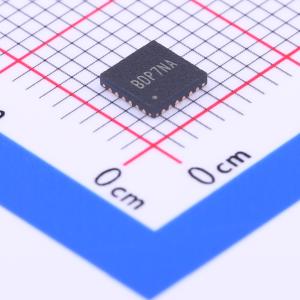

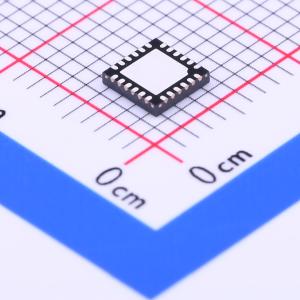

SY6014QCC

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Silergy(矽力杰)
商品型号: SY6014QCC
商品编号: C207616
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.08克(g)

商品概述

SY6014是一款模拟D类音频功率放大器。它采用无滤波器操作控制策略，无需为每个通道配备LC滤波器，从而减小了最终产品的尺寸并降低了大规模生产成本。该放大器转换效率高，可驱动两个桥接负载（BTL）立体声扬声器，播放音乐时无需外部散热片。内部实现了扩频操作模式，以改善电磁干扰（EMI）性能。SY6014在音频带宽内的放大器增益可通过外部引脚选择。输出功率限制可调，以限制扬声器的功耗。具备低功耗关断模式。输出端针对接地、电源（VDD）短路以及输出端之间短路提供全面短路保护，并具备自动恢复功能。

商品特性

在12V电源、总谐波失真加噪声（THD+N）为1%的条件下，可向8Ω BTL负载提供2x7W功率
在8V电源、THD+N为10%的条件下，可向8Ω BTL负载提供2x4W功率
在6V电源、THD+N为10%的条件下，可向8Ω BTL负载提供2x2.3W功率
工作电压范围为5.5V至16V
支持无滤波器/有滤波器操作
功率限制可调
采用扩频调制，具备良好的EMI性能
高电源抑制比（PSRR）、高效率D类操作，无需散热片
四种固定增益控制：20dB、26dB、32dB和36dB
内置振荡器（无需外部元件）
具备热保护和短路保护，并可自动恢复
全面抑制咔嗒声和爆音
采用节省空间的QFN4x4-24表面贴装封装

应用领域

平板电视、DLP电视、CRT电视
有源音箱
乐器
便携式音箱
DVD播放器、游戏机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
