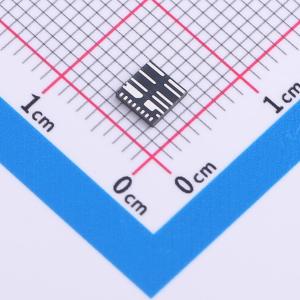

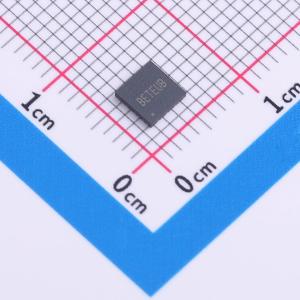

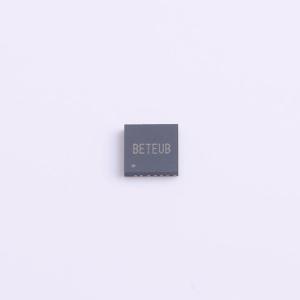

SY7215ARDC

高效率15A同步升压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY7215A 是一款高效同步升压稳压器，具备可编程输出电流限制功能。该集成电路采用自适应恒定关断时间和电流模式控制。集成的低导通电阻（RDS(ON)）开关可将传导损耗降至最低
品牌名称: Silergy(矽力杰)
商品型号: SY7215ARDC
商品编号: C207633
商品封装: QFN-18(4x4)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

SY7215A 开发了一款具有可编程输出电流限制的高效同步升压调节器。该 IC 采用自适应恒定关断时间和电流模式控制。集成的低 RDS(ON) 开关可将传导损耗降至最低。 SY7215A 具备逐周期峰值电流限制、输出短路保护和真关断功能。该 IC 还为系统顺序控制提供使能控制和电源正常指示。通过可编程伪恒定频率，可实现低输出电压纹波以及较小的外部电感和电容尺寸。

商品特性

输入范围：3 - 16V
可编程伪恒定频率
低 RDS(ON) 内部开关
- 主 FET：9mΩ
- 整流 FET：12mΩ
- 断开 FET：12mΩ
真关断功能
可编程输出电流限制
内部软启动限制浪涌电流
欠压锁定 (UVLO)
过温保护
过压保护
输出短路保护
最小导通时间：典型值 100ns
最小关断时间：典型值 120ns
符合 RoHS 标准且无卤素
紧凑封装：QFN4×4 - 18

应用领域

移动电源
高功率 AP

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3V~16V
	开关频率	250kHz~1MHz；345kHz
	同步整流	是

	属性	参数值
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	内置
	输出类型	可调
